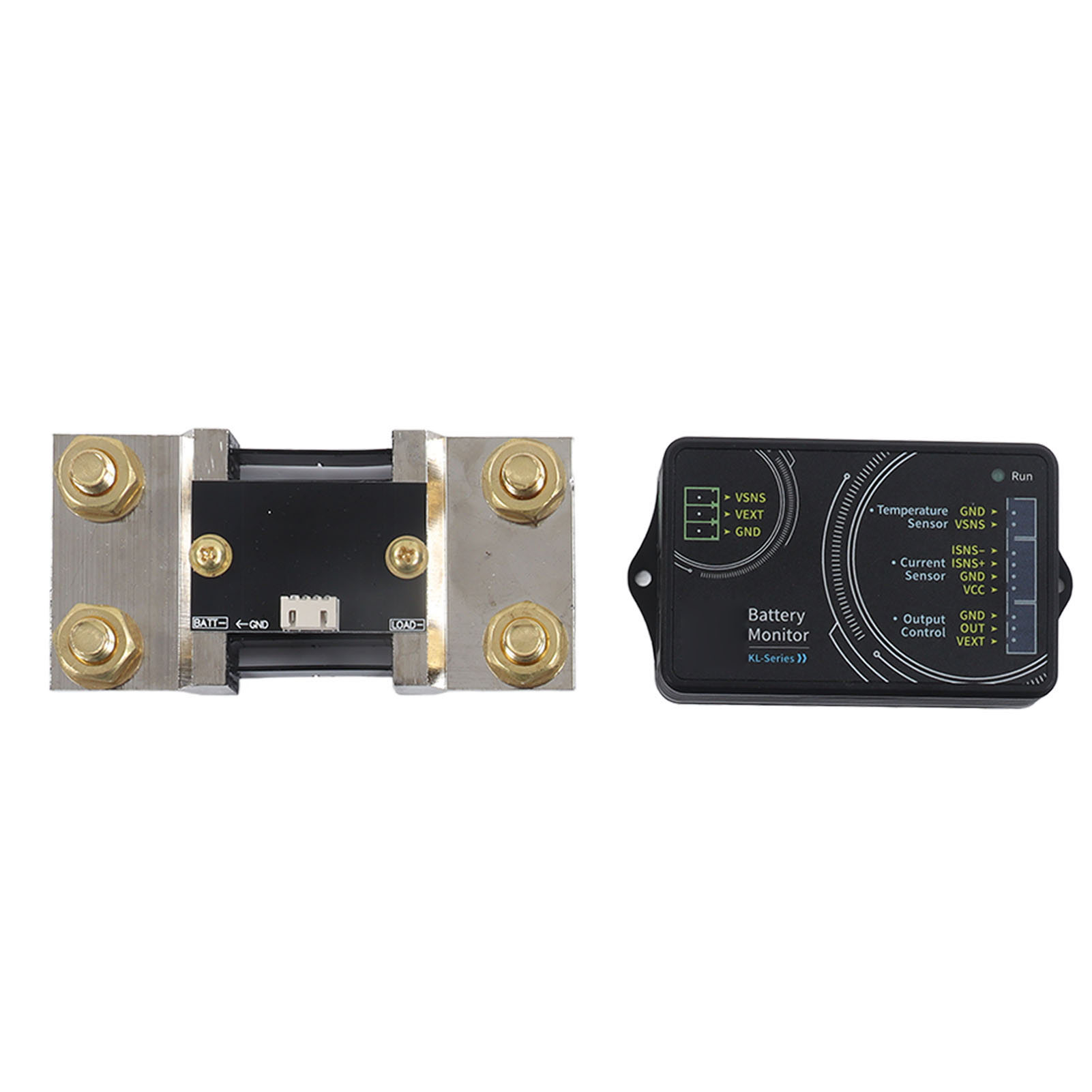

Multifunktionales Batteriemonitoringgerät Mit Steuerungsanwendung: Spannungs- Und Strommessung Mittels Coulometer (0 V–120 V, 0–600 A)

1. VIELSEITIGE ANWENDUNG: Dieses Multimeter misst verschiedene physikalische Parameter wie Spannung, Stromstärke, Leistung, Lade- und Entladekapazität, Wattstundenkapazität, Zeit usw. 2. SCHUTZFUNKTIONEN: In den Einstellungen können Sie verschiedene Schutzfunktionen gegen Überspannung, Unterspannung, Überstrom, Überlastung und Überhitzung konfigurieren. 3. AUTOMATISCHE IDENTIFIZIERUNG: Dieses Multifunktions-Coulometer erkennt automatisch die Stromrichtung und überwacht die Batteriekapazität in Echtzeit. 4. APP-STEUERUNG: Installieren Sie die mobile App, rufen Sie Messdaten via Bluetooth ab und steuern Sie das Gerät sowie die Firmware-Aktualisierung über die App. 5. HOHE LEISTUNG: Ausgestattet mit Zubehör wie einem Probengeber bietet dieses Gerät hochauflösende und präzise Messungen, ein breites Anwendungsspektrum und hohe Benutzerfreundlichkeit. Artikeltyp: Batteriemonitor Modell: KL160F Material: ABS Anwendung: Elektrische Leistungserkennung Steuerungsmethode: Mobile App Modell: KL160F Abtastmethode: Abtaster Spannungsmessbereich (externe Stromversorgung): 0~120V Spannungsmessbereich (interne Stromversorgung): 10V~120V Spannungsauflösung: 0,01V Strommessbereich: 0~600A Stromauflösung: 0,1A Relais: Nicht im Lieferumfang enthalten, selbstkonfigurierbar Temperaturmessbereich: -20°C~120°C Kapazitätsanzeigebereich: 0%~100% Leistungsmessbereich: 0~72kW Leistungsauflösung: 0,01W Ah-Messbereich: 0~9999,99Ah Kapazitätsauflösung: 0,001Ah Wh-Messbereich: 0~9999,99kWh Auflösung: 0,01Wh Bluetooth-Reichweite: Ca. 10 Meter (ohne Hindernisse) Spannungsgenauigkeit: ±2% + 3 Einheiten Strom Genauigkeit: ±5 % + 10 Einheiten; Abtastrate: 1 Messung/Sekunde; Leistungsaufnahme der Messplatine: ca. 0,4 W; Überlastschutz: 0 bis 99.999,99 W; Negativer Überstromschutz: 0 bis 50 A/100 A/400 A/600 A; Positiver Überstromschutz: 0 bis 50 A/100 A/400 A/600 A; Überspannungsschutz: 0 bis 120 V/600 V; Unterspannungsschutz: 0 bis 120 V/600 V; Externer Überhitzungsschutz: 0 °C bis 120 °C; Steuerung über Mobilgerät: 1. Anleitung für die Android-App: (1) Laden Sie die App herunter. (2) Installieren Sie die App. Diese App ist nur mit Android 5.0 und höher kompatibel. Während der Installation werden Sie aufgefordert, Standortdienste zu verwenden. Bitte akzeptieren Sie diese Dienste. Diese Anleitung bezieht sich auf Version 1.0 der Software; zwischen den Versionen können geringfügige Unterschiede bestehen. Für eine optimale Benutzererfahrung empfehlen wir, die Software auf die neueste Version zu aktualisieren. 1. Anleitung für die iPhone-App: (1) Laden Sie die App herunter, indem Sie im App Store nach „KL Series“ suchen. (2) Installation der App: Die App ist nur mit iOS 9.0 und höher kompatibel. Beim ersten Verbinden via Bluetooth werden Sie aufgefordert, der App Zugriff zu gewähren. Bitte erlauben Sie den Bluetooth-Zugriff. Diese Anleitung bezieht sich auf Version 1.0 der Software; zwischen den Versionen können geringfügige Unterschiede bestehen. Für eine optimale Benutzererfahrung empfehlen wir, die Software auf die neueste Version zu aktualisieren. (3) Software-Update: Sie können die neueste Version der Software im App Store herunterladen. Die entsprechende iOS-Version in dieser Anleitung ist 1.0. Verkabelung: 1. Standalone-Betrieb: Wenn die Spannung der zu testenden Batterie zwischen 10 und 120 V liegt, können Sie den Standalone-Betrieb nutzen. Stellen Sie zunächst den Leistungsregler auf 2 W ein und verbinden Sie dann den Pluspol der Batterie damit. Am Vsns-Stromanschluss muss das Kabel nicht besonders dick sein; ein Querschnitt von 1 bis 2,5 mm² ist ausreichend. Achten Sie darauf, den Pluspol der Batterie nicht zu verpolen. Verbinden Sie den Minuspol der Batterie mit der mit „GND“ gekennzeichneten Schraube am Messgerät. Verbinden Sie den Minuspol des Ladegeräts und den Minuspol der Last mit einer anderen Schraube am Messgerät. Für eine sichere Verbindung empfiehlt sich die Verwendung einer Kupferkabelschuhklemme. Die Stromanzeige leuchtet grün, wenn die verbleibende Kapazität steigt, und hellblau während der Entladung, wenn die verbleibende Kapazität sinkt. 2. Anschluss des externen Netzteils: Der Messspannungsbereich des externen Netzteils liegt zwischen 0 und 120 V. Stellen Sie zunächst den Leistungswähler auf 3 W ein, verbinden Sie den Pluspol des externen Netzteils mit dem VEXT-Stromanschluss und den Minuspol mit Masse (GND). Verbinden Sie anschließend den Pluspol der Batterie mit dem Vsns-Messanschluss des Netzteils. Achten Sie darauf, die Polarität des externen Netzteils nicht zu verpolen. Der Minuspol der Batterie wird an die mit „GND“ gekennzeichnete Schraube am Sampler angeschlossen. Die Minuspole des Ladegeräts und der Last werden an eine andere Schraube am Sampler angeschlossen. Für eine sichere Verbindung wird die Verwendung einer Kupferkabelschuhklemme empfohlen. Die Stromanzeige leuchtet grün, wenn die Restkapazität zunimmt, und hellblau während der Entladung, wenn die Restkapazität abnimmt. 3. Anschluss des externen Netzteils a
