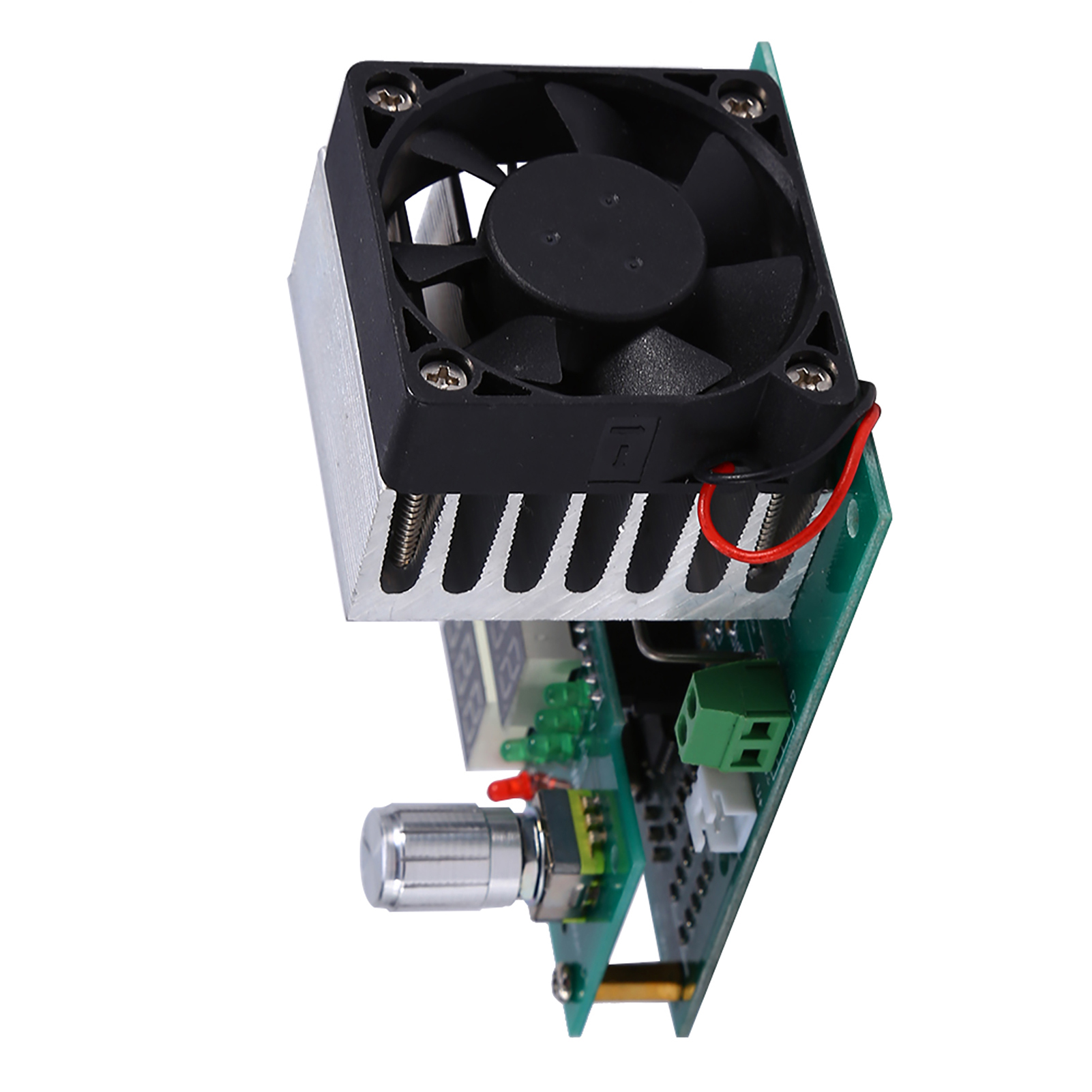

Multifunktionales Elektronisches Alterungsmodul (9,99 A, 30 V, Konstantstrom) Für Batteriekapazitätstests (60 W)

Willkommen in unserem Shop! Entdecken Sie unsere vielseitige und benutzerfreundliche elektronische Last, die speziell für die Prüfung und Alterung von Netzteilmodulen entwickelt wurde. Dieses Multifunktionsmodul verfügt über eine automatische Speicherung aller Parameter und eignet sich ideal für die automatisierte Montage von Alterungsmodulen für Netzteile. Dank seiner robusten Bauweise bietet es eine hervorragende Kühlungsredundanz und ist somit perfekt für den Dauereinsatz geeignet. Neben seinen Hauptfunktionen kann es auch für Batterietests verwendet werden. **Hauptmerkmale:** 1. Einfache und vielseitige elektronische Last. 2. Automatische Speicherung aller Parameter, geeignet für die automatisierte Montage von Alterungsmodulen für Netzteile. 3. Neueste Version mit etwas größeren Abmessungen und einem verbesserten Lüfter (Delta 5020 Hochgeschwindigkeitslüfter mit Doppellager). 4. Erhöhte Kühlungsredundanz für den Dauereinsatz. 5. Multifunktional, auch für Batterietests geeignet. **Technische Daten:** - Stromversorgung erforderlich: DC 12V (tatsächliche Spannung 11-14V), Stromstärke von mindestens 0,5A. Bei ungeeignetem Netzteil wird „Err6“ angezeigt. - Betriebsarten: Einzel-Konstantstrommodus (CC). - Entladestrom: 0,20–9,99 A, nicht 0,1 A oder 0,01 A. - Maximaler Entladestromfehler: 0,7 % – 0,01 A. - Maximaler Kapazitätstestfehler: 0,5 A: 2,5 %, 2 A: 1,5 %, 5 A und höher: 1,2 %. - Abschaltspannungsbereich: 1,0–25,0 V, nicht 1 V oder 0,1 V. - Entladespannung: 1,00–30,00 V. - Maximaler Spannungsmessfehler: 1 % ± 0,02 V. - Maximale Leistung: 60 W, mit automatischer Strombegrenzung. (z. B. kann es bei 60 W 9,99 A bei 6 V und maximal 3,00 A bei 20 V ziehen). - Maximale Akkukapazität im Test: 999,9 Ah oder 9999 Wh. Der Test wird beendet, sobald dieser Wert erreicht ist (der zuerst erreichte Wert ist die Abbruchbedingung). - Abmessungen der Platine: 60 W, 100 mm × 70 mm × 57 mm (der Lüfter ragt ca. 12 mm aus der Platine heraus). - Montageplätze: 60 mm × 88 mm, 3,2 mm Durchmesser, mit vorinstallierten 5-mm-Halterungen. - Gewicht: ca. 184 g. - Lüftersteuerung: Intelligente Steuerung (automatische Drehzahlregelung abhängig von der Kühlkörpertemperatur). - Schutzfunktionen: Überhitzungsschutz („otP“), Überspannungsschutz („oPP“), Überspannungsschutz ("ouP"), Verpolungsschutz, Schutz vor anormaler Stromversorgung. **Bedienungsanleitung:** **A: Moduseinstellungen (Standard, elektronischer Lastmodus):** Halten Sie die Start/Stopp-Taste (rote Taste) beim Einschalten des Testers gedrückt, bis "Fun *" angezeigt wird. Drehen Sie den Drehknopf, um die Einstellung zu ändern: "Fun1" für den elektronischen Lastmodus, "Fun2" für den Batteriekapazitätstestmodus. Drücken Sie die Start/Stopp-Taste, um die Einstellungen aufzurufen, und stellen Sie dann den Summer durch Drehen des Drehknopfs ein ("bEon" zum Aktivieren, "bEoF" zum Deaktivieren). Drücken Sie die Taste erneut, um den Tester neu zu starten. **II: Elektronischer Lastmodus:** 1. Schalten Sie das Gerät mit einem 12-V-Netzteil ein. Stellen Sie sicher, dass der Tester ausgeschaltet ist (die "RUN"-Anzeige ist aus; falls nicht, drücken Sie die Start/Stopp-Taste, um die Last zu stoppen). Schließen Sie das zu testende Netzteil an die Eingangsklemmen (P+ P-) an und achten Sie dabei auf die richtige Polarität! 2. Stromstärke und Abschaltspannung einstellen: Drehen Sie den Drehknopf, um den Stromwert einzustellen, und drücken Sie dann die Taste, um die einzustellende Ziffer zu ändern. Die beiden mittleren Ziffern rechts neben der Digitalanzeige und die VA-Anzeige bestimmen die Stromstärke. 3. Drücken Sie die Start/Stopp-Taste: Die Last beginnt zu arbeiten, und die „RUN“-Anzeige leuchtet auf. Der zu prüfende Stromkreis erhält den eingestellten Entladestrom, und die obere Anzeige zeigt die tatsächliche Eingangsspannung an. Wenn die Spannung unter die eingestellte Abschaltspannung fällt, blinkt die „RUN“-Anzeige, und ein kurzer Piepton ertönt. 4. Die Stromstärke kann jederzeit während des Tests geändert werden. Um die Abschaltspannung zu ändern, muss die Last abgeschaltet werden. Hinweis: Im Alarmmodus kann nur eine niedrigere Stromstärke eingestellt werden, keine höhere! Das Testgerät speichert automatisch die Einstellungen und den Betriebszustand. Nach einem Stromausfall werden die vorherigen Daten wiederhergestellt. **Batteriekapazitätstestmodus:** 1. Die zu testende Batterie muss mit einem geeigneten Ladegerät vollständig geladen werden. 2. Schalten Sie das Testgerät im Batteriekapazitätstestmodus ein. Verbinden Sie die Strommessleitungen der Batterie mit den Anschlüssen P+ und P- (Plus und Minus). Bei Verwendung einer Vierdraht-Stromzange verbinden Sie zusätzlich die Spannungsmessleitungen mit den Anschlüssen V+ und V-. 3. Stellen Sie mit dem Drehknopf den Entladestrom und die Abschaltspannung ein. Drücken Sie die Start/Stopp-Taste, um den Test zu starten. Das Testgerät erkennt die Verbindung automatisch (2 Drähte: „JS-2“, 4 Drähte: „JS-4“). Sollte ein Fehler erkannt werden, sto
