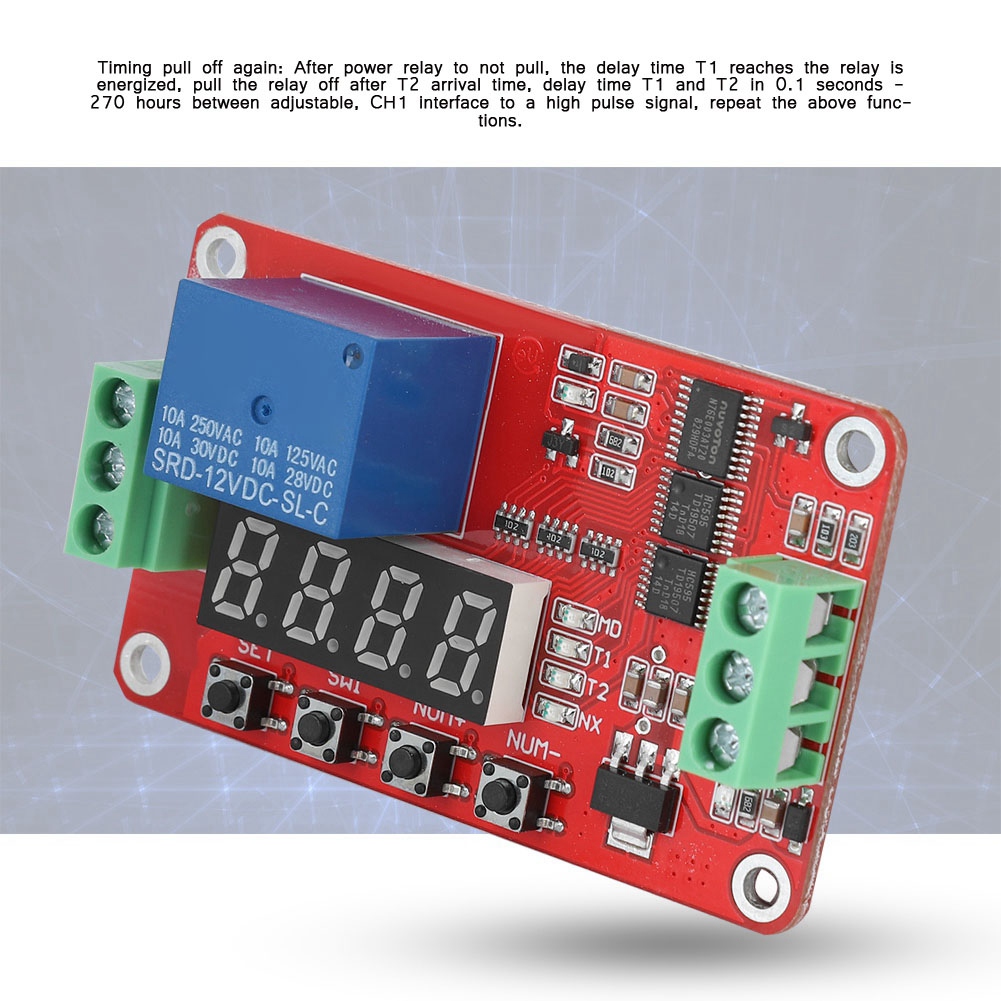

Multifunktionales Endlos-timermodul Mit Automatischer Verriegelung Und Frm01-relais

1. Zeitverzögerung: Nach dem Einschalten aktiviert sich das Zeitverzögerungsrelais (T1, einstellbar von 0,1 Sekunden bis 270 Stunden). Die CH1-Schnittstelle empfängt ein High-Pegel-Impulssignal, und die oben beschriebenen Funktionen werden wiederholt. 2. Ausschaltverzögerung: Wenn sich das Einschaltrelais deaktiviert (T1, einstellbar von 0,1 Sekunden bis 270 Stunden), empfängt die CH1-Schnittstelle ein High-Pegel-Impulssignal, und die oben beschriebenen Funktionen werden wiederholt. 3. Triggerverzögerung: Nach dem Einschalten wird das Relais nach der Verzögerung T1 aktiviert und triggert anschließend nach der Verzögerung T2. Die Verzögerungen T1 und T2 sind von 0,1 Sekunden bis 270 Stunden einstellbar. Ein High-Pegel-Impulssignal wird an die CH1-Schnittstelle gesendet. 4. Endlosschleifen-Timer Modus 1: Nach dem Einschalten wird das Relais nach einer Verzögerung von T1 aktiviert und triggert anschließend nach einer Verzögerung von T2. Dieser Vorgang wiederholt sich. Die Verzögerungen T1 und T2 sind in 0,1-Sekunden-Schritten einstellbar. Endlicher Schleifentimer Modus 1: Dieser Modus, basierend auf 5 Funktionen, erhöht die Anzahl der Zyklen. Das Intervall zwischen T1 und T2 ist von 0,1 Sekunden bis 9999 Sekunden einstellbar. NX ist von 1 bis 9999 einstellbar. Ein High-Impulssignal wird an die CH1-Schnittstelle gesendet. Das Multifunktions-Relaissteuermodul FRM01 ist für vielfältige Anwenderbedürfnisse konzipiert und verfügt über 18 Funktionen. Dank der Verwendung von Leiterplattenmaterialien ist das Design umfassend und stabil und eignet sich für diverse Anwendungen in der Leistungssteuerung. Funktionen: 1. Zeitverzögerung: Nach dem Einschalten aktiviert sich das Zeitverzögerungsrelais (T1, einstellbar von 0,1 Sekunden bis 270 Stunden). Die CH1-Schnittstelle empfängt ein High-Impulssignal, und die Funktion wiederholt sich. 2. Zeitverzögerung: Wenn das Leistungsrelais aktiviert wird, deaktiviert sich das Zeitverzögerungsrelais (T1, einstellbar von 0,1 Sekunden bis 270 Stunden). Die CH1-Schnittstelle empfängt ein High-Pulssignal, und die Funktion wiederholt sich. 3. Zeitverzögerung: Nach der Deaktivierung des Leistungsrelais aktiviert sich dieses nach der Verzögerung T1 und deaktiviert sich anschließend nach der Verzögerung T2. Die Verzögerungen T1 und T2 sind von 0,1 Sekunden bis 270 Stunden einstellbar. Die CH1-Schnittstelle empfängt ein High-Pulssignal, und die Funktion wiederholt sich. 4. Zeitverzögerung mit anschließender Abschaltung: Nach dem Einschalten aktiviert sich das Relais sofort. Die Abschaltung erfolgt nach der Verzögerung T1. 5. Endlosschleifen-Timer Modus 1: Nach dem Einschalten wird das Relais nach Ablauf der Verzögerung T1 aktiviert. Nach dem Einschalten wird ein High-Puls an die CH1-Schnittstelle gesendet, um das Relais zu aktivieren und die vorherigen Funktionen zu wiederholen. 6. Endlosschleifen-Timer Modus 2: Nach dem Einschalten wird ein High-Puls an die CH1-Schnittstelle gesendet, um das Relais zu aktivieren. Ein weiterer High-Puls an die CH1-Schnittstelle wird gesendet, um das Relais zu aktivieren und die vorherigen Funktionen zu wiederholen. Die Verzögerung T1 ist von 0,1 Sekunden bis 270 Stunden einstellbar. Ein High-Pegel-Impuls an der Schnittstelle CH1 reaktiviert die vorherigen Funktionen. 7. Endlicher Schleifentimer-Modus 1:5: In diesem Modus wird die Anzahl der Zyklen erhöht. Das Intervall zwischen T1 und T2 ist von 0,1 Sekunden bis 9.999 Sekunden einstellbar. Die Anzahl der NX-Zyklen ist von 1 bis 9.999 einstellbar. Ein High-Pegel-Impuls an der Schnittstelle CH1 startet die vorherigen Funktionen neu. 8. Endlicher Schleifentimer-Modus 2:6: In diesem Modus wird die Anzahl der Zyklen erhöht. Das Intervall zwischen T1 und T2 ist von 0,1 Sekunden bis 9.999 Sekunden einstellbar. Die Anzahl der NX-Zyklen ist von 1 bis 9.999 einstellbar. Ein High-Pegel-Impuls an der Schnittstelle CH1 startet die vorherigen Funktionen neu. 9. Relais-Verriegelungsmodi: Ein High-Pegel-Impuls an der Schnittstelle CH1 deaktiviert das Relais. 10. Relais-Triggermodi: Ein High-Signal an Schnittstelle CH1 deaktiviert das Relais. 11. Triggerverzögerung: Wenn das Leistungsrelais nicht aktiviert wird, löst ein High-Impuls an Schnittstelle CH1 die Triggerverzögerung T1 aus (einstellbar von 0,1 Sekunden bis 270 Stunden). Ein weiterer High-Impuls an Schnittstelle CH1 wiederholt den Vorgang. 12. Abschaltverzögerung: Wenn das Leistungsrelais nicht aktiviert wird, löst ein High-Impuls an Schnittstelle CH1 die Abschaltverzögerung T1 aus (einstellbar von 0,1 Sekunden bis 270 Stunden). Ein weiterer High-Impuls an Schnittstelle CH1 wiederholt den Vorgang. 13. Ausschaltverzögerung: Wenn das Leistungsrelais nicht aktiviert wird, löst ein High-Impuls an Schnittstelle CH1 das Relais aus. Das Relais aktiviert nach der Verzögerung T1 und deaktiviert nach der Verzögerung T2 (einstellbar von 0,1 Sekunden bis 270 Stunden). Ein weiterer High-Impuls an Schnittstelle CH1 wiederholt den Vorgang. 14. Trennen und anschließende Auslöseverz
