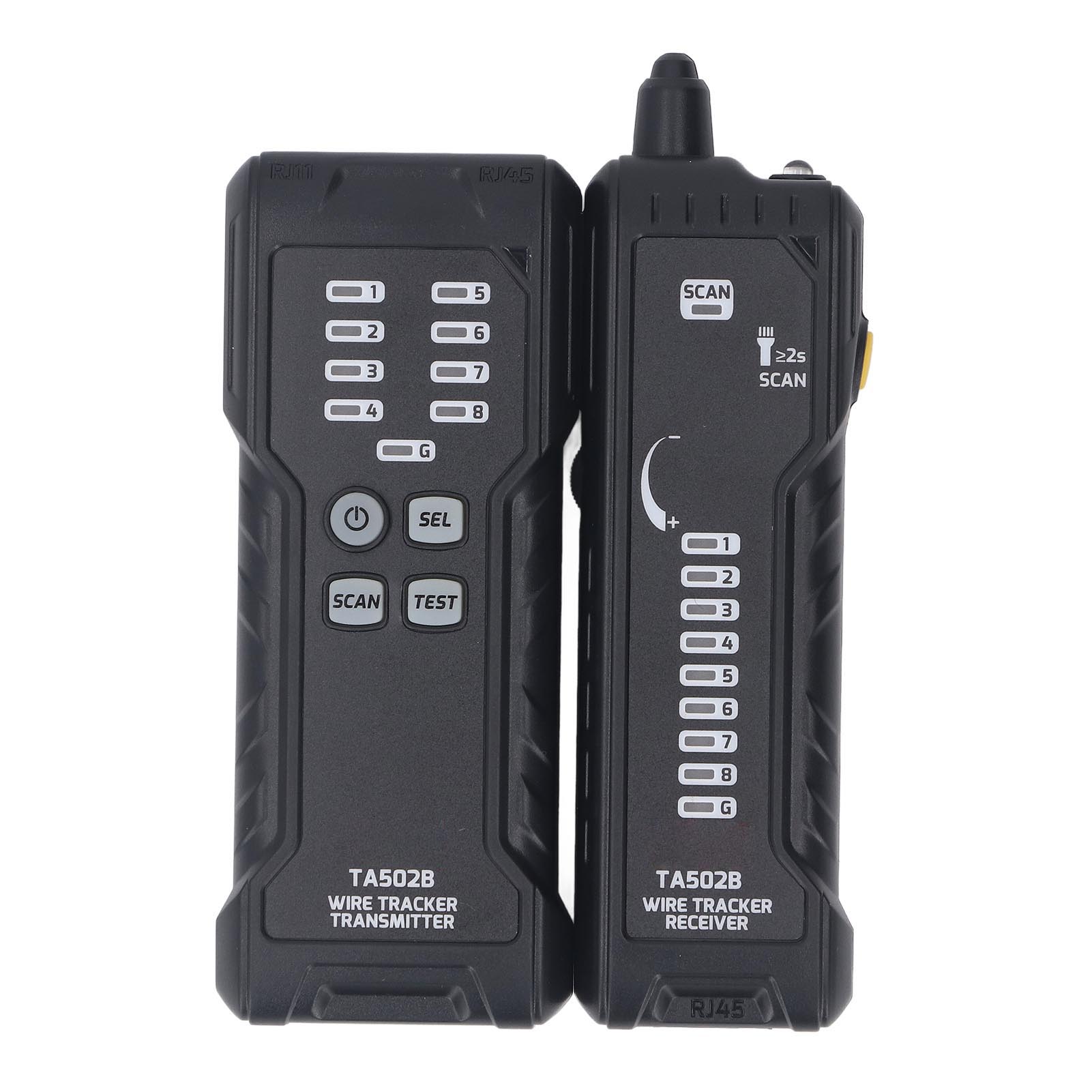

Multifunktionales Netzwerkkabeltestgerät Mit Rj11- Und Rj45-schnittstelle

1. Leitungserkennungsfunktion: Stecken Sie das Netzwerkkabel mit dem entsprechenden Stecker in die RJ11/RJ45-Schnittstelle des Senders und drücken Sie kurz die SCAN-Taste, um die Leitungssuche zu starten. Ein Signalton zeigt an, dass das Zielkabel erkannt wurde. 2. Ausrichtungsfunktion: Drücken Sie kurz die TEST-Taste des Senders, um die Ausrichtungsfunktion zu aktivieren. Ermitteln Sie die Schaltungseigenschaften (Kurzschlüsse, Unterbrechungen und Kreuzungen) mithilfe der Leitersequenz-Anzeigeleuchten an Sender und Empfänger. 3. Kontrollleuchten: Stecken Sie den RJ11-Krokodilklemmenadapter in die RJ11-Schnittstelle des Senders und befestigen Sie die Enden des zu testenden Kabels mit den roten und schwarzen Klemmen. Leuchtet die Sequenzanzeige 1, entspricht die rote Krokodilklemme dem Minuspol; leuchtet die Sequenzanzeige 3, entspricht die rote Krokodilklemme dem Pluspol. 4. Praktische Anwendung: Kompatibel mit RJ45-Netzwerkkabel- und RJ11-Telefonkabel-Schnittstellen. Zweiadrige Telefonkabel können über die Krokodilklemmen angeschlossen werden. Das zweiteilige Design ermöglicht eine einfache Handhabung und erlaubt die präzise Ortung und Ausrichtung von Leitungen über große Entfernungen an beiden Enden. 5. Multifunktional: Einstellbare Empfindlichkeit von 0 bis 5 cm, Taschenlampe zur Beleuchtung des Empfängers, Ausgangssignalpegel von ca. 5 Vpp. Kabeldetektor mit großer Reichweite und geringer Störanfälligkeit. Spezifikationen: Produkttyp: Kabeldetektor; Material: ABS; Einstellbare Empfindlichkeit: ca. 0–5 cm; Empfängerbeleuchtung: LED; Ausgangssignalpegel: ca. 5 Vpp; Maximaler Betriebsstrom: Sender ≤ 60 mA; Empfänger ≤ 80 mA; Reichweite: ca. ≤ 3 km; Stromversorgung: 2 x 6F22 9V-Batterien (nicht im Lieferumfang enthalten). Lieferumfang: 1 Sender, 1 Empfänger, 1 Krokodilklemme, 1 Ethernet-Kabel, 1 Aufbewahrungstasche, 1 Bedienungsanleitung.
