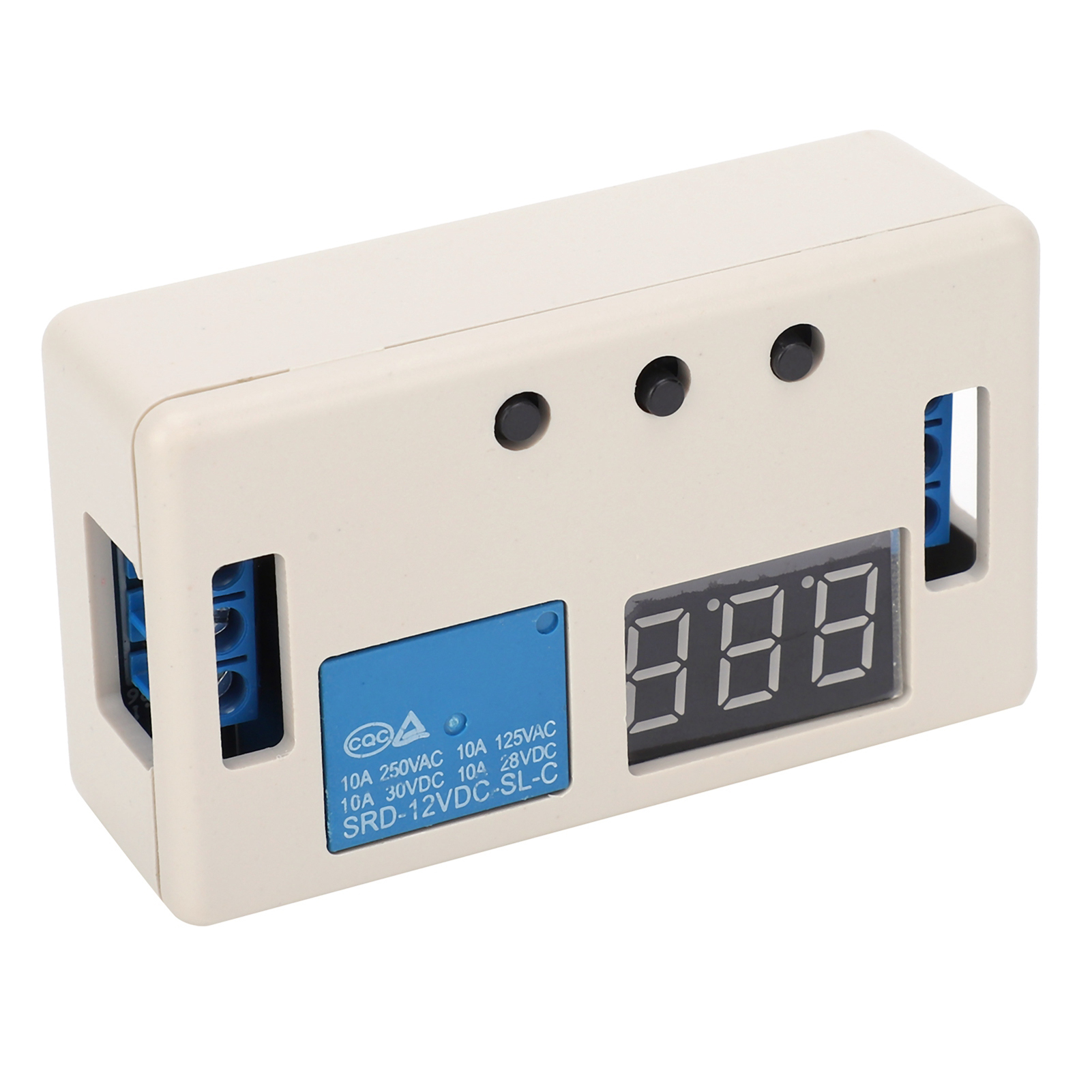

Multifunktionales Relais-zeitmodul, Zeitverzögerter Relais-steuerschalter, 12-v-elektronikbauteil

1. Dieses Relais verfügt über eine direkte Optokoppler-Isolation am Ausgang für verbesserte Störfestigkeit. 2. Die industrietaugliche Leiterplatte speichert die Einstellungen auch nach einem Stromausfall. 3. Die Signalspannung wird zuverlässig aufrechterhalten, und ein Verpolungsschutz ist integriert. 4. Es ist leistungsstark und kann Geräte mit Gleichstrom bis zu 30 V, 5 A oder Wechselstrom bis zu 220 V, 5 A versorgen. 5. Strenge Qualitätskontrolle und -sicherung, hoher Sicherheitsfaktor und sorgenfreier Betrieb. Produkttyp: Zeitverzögerungsrelais-Modul. Material: ABS. Anwendung: Straßenbeleuchtung, Magnetventile, Messtechnik, LED-Anzeigesteuerung. Betriebsspannung: 12 V DC. Ruhestrom: 20 mA. Betriebsstrom: 50 mA. Signalquelle: Positiver Trigger, PNP, aktiv hoch. Ausgangsleistung: Kann Geräte bis zu 30 V DC, 5 A oder 220 V AC, 5 A steuern. Lebensdauer: ≥ 100.000 Schaltzyklen. Betriebstemperatur: -30 °C bis 85 °C. Funktionsliste: P-1: Das Signal löst das Schließen des Relais aus. Nach Ablauf der eingestellten Zeit öffnet das Relais. Während der Zeitverzögerung: A: Ein neuer Trigger ist ungültig. C: Ein neuer Trigger startet die Zeitverzögerung neu. E: Ein neuer Trigger setzt die Zeitverzögerung zurück. P-2: Das Signal löst den Start der Zeitverzögerung T1 aus. Nach Ablauf der eingestellten Zeit öffnet (setzt zurück) das Relais nach einer Schließzeit T2. A: Ein neuer Trigger ist ungültig. C: Ein neuer Trigger startet die Zeitverzögerung neu. E: Die Zeitverzögerung startet ohne Stromversorgung. P-3: Schleifenbetrieb: T1 aktivieren, T2 deaktivieren, Endlosschleife. Die Dauer von T1 und T2 ist einstellbar. Wenn ein Parameter auf 0 gesetzt ist (aktiviert oder deaktiviert), wird der Einschalttimer aktiviert bzw. deaktiviert. A: Das Relais aktiviert sich unmittelbar nach dem Einschalten. C: Das Relais wird deaktiviert und nach dem Einschalten wieder aktiviert. P-4: Beim Empfang eines Signals schließt das Relais und bleibt geschlossen. Das Signal verschwindet, und der Timer startet. Nach Ablauf der eingestellten Zeit deaktiviert sich das Relais. Während der Timerperiode bricht ein neues Signal den Timer ab, das Relais wird reaktiviert, das Signal verschwindet und der Timer startet neu. P-5: Der Ausgang wird einmalig aktiviert, wenn das Triggersignal die Dauer X erreicht, und anschließend deaktiviert, wenn das Triggersignal erneut die Dauer Y erreicht. Geeignet für Produkte, die eine Einschwingzeit benötigen (nicht K drücken, um die Verbindung zu trennen und wiederherzustellen). P-6: Ein Trigger führt zu einem einzelnen Ausgang. Sobald genügend Trigger vorhanden sind, wird das Signal ausgegeben. Dieser Modus eignet sich für Produkte, die eine bestimmte Anzahl von Triggern zum Betrieb benötigen. Die endgültige Sendezeit entspricht der ersten Übertragung im ersten Modus (das erste Drücken von K entspricht dem offenen Zustand, nach dem Triggern erneut drücken). Tastenbelegung: K1: Funktionsauswahltaste: K1 2 Sekunden lang gedrückt halten, P-* erscheint, kurz K1 drücken, um den Modus auszuwählen, K2 drücken, um ihn zu aktivieren. K2: Umschalttaste: Drücken, um die Position der Blinkanzeige anzupassen. Mit K3 können Sie den Blinkwert einstellen. Wenn Sie K2 drücken, hört die Digitalanzeige auf zu blinken, die Einstellung wird automatisch gespeichert und das Gerät schaltet sich anschließend aus. K3: Bei blinkender Anzeige: Mit K3 können Sie die Ziffer (von 0 bis 9) ändern. Bei normaler Anzeige: Mit K3 können Sie die Position des Dezimalpunkts (von 0 bis 999 Minuten) einstellen. Die Zehnerstelle steht für einen Wert von 0 bis 99,9 Sekunden; das Fehlen eines Dezimalpunkts für einen Wert von 0 bis 999 Sekunden. „snt“ steht für einen Wert von 0 bis 999 s. 1 Relais-Timer-Modul.
