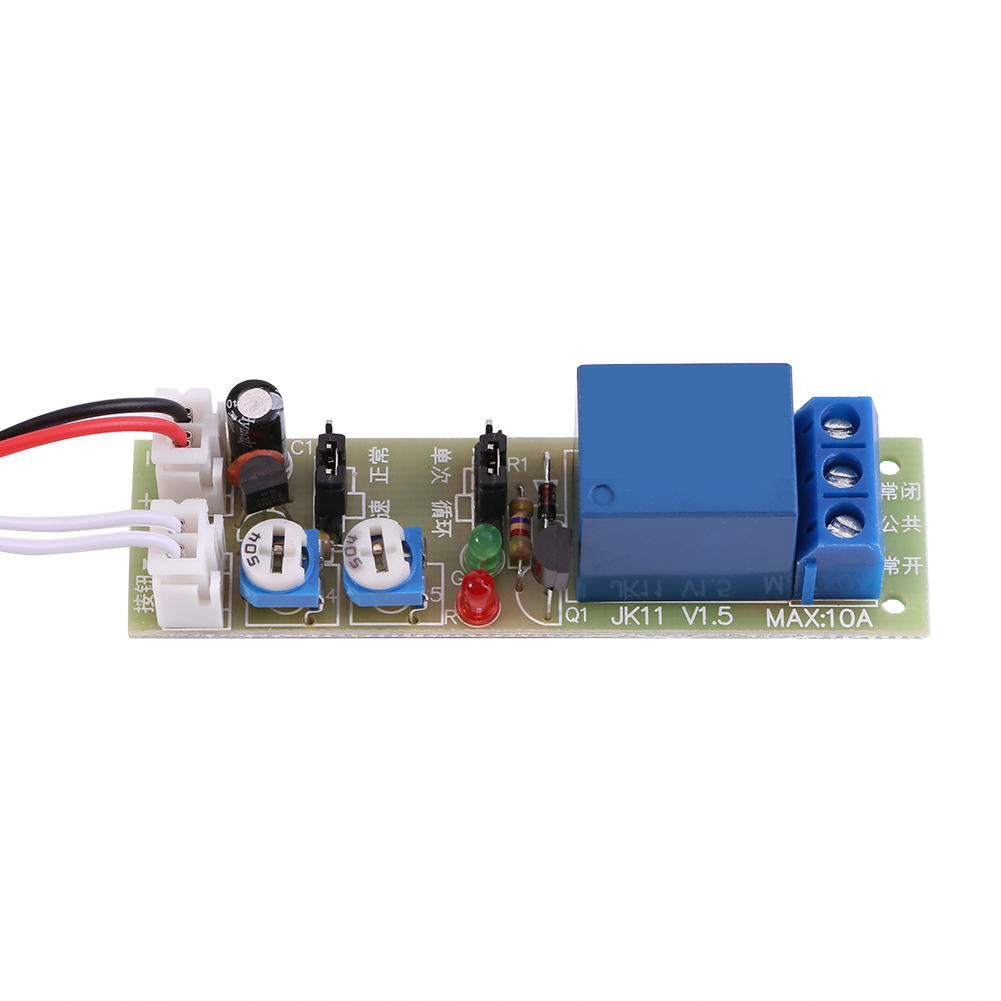

Multifunktionales Relaismodul Mit Unendlich Langem Ein-/ausschalttimer Jk11

Willkommen in unserem Shop! Dieses Zeitverzögerungsrelais bietet hohe Genauigkeit und einen stabilen, zuverlässigen Betrieb – ideal für diverse Zeitsteuerungsanwendungen. Es unterstützt zwei Betriebsmodi: Einzelzeitbetrieb und zyklischer Betrieb, die Sie bequem per Jumper auswählen können. Ein großer Zeitbereich mit individuell einstellbaren Einschalt- (T1) und Ausschaltzeiten (T2) steht zur Verfügung, um Ihren spezifischen Anforderungen gerecht zu werden. Dieses Modul eignet sich perfekt zur Steuerung von Hin- und Herbewegungen, für wiederholte Burn-In-Tests von Geräten oder Produkten sowie für wiederholte Maschinentestschaltungen, intermittierende Aquarienpumpen und vieles mehr. **Hauptmerkmale:** - Hohe Genauigkeit und Zuverlässigkeit - Zwei Modi: monostabil (einmalig) und zyklisch, umschaltbar per Jumper - Unabhängige Einstellung der Ein-/Ausschaltzeiten - Geeignet für die Steuerung von Hubbewegungen und Ermüdungstests - Weit verbreitet in zeitgesteuerten Geräten, wiederholten Testschaltungen und Aquarienpumpen **Technische Daten:** - Typ: DC 5 V (0–15 min oder 0–60 min), DC 12 V (0–15 min oder 0–60 min), DC 24 V (0–15 min oder 0–60 min) – je nach Bedarf wählbar - Maximale Belastbarkeit: 10 A 250 V AC, 10 A 30 V DC - Abmessungen: 70 x 20 mm (2,75 x 0,78 Zoll) - Zeitfehler: weniger als 2 % - T1 (Verzögerungszeit vor Relaisaktivierung) und T2 (Verzögerungszeit vor Relaisdeaktivierung) sind über zwei einstellbare Widerstände einstellbar **Einzelmodus (Jumper OP3):** 1. Nach dem Einschalten aktiviert sich das Relais nach dem Auslösen, wartet die Verzögerungszeit T1 ab und deaktiviert sich dann. 2. Tritt während der Verzögerung ein neuer Auslöser auf, wird der Vorgang sofort unterbrochen. **Zyklischer Modus (Jumper OP4):** 1. Nach dem Einschalten und Auslösen aktiviert sich das Relais, wartet auf T1, deaktiviert sich, wartet auf T2 und aktiviert sich dann erneut. Dadurch entsteht ein kontinuierlicher Zyklus. T1 und T2 werden separat über einstellbare Widerstände festgelegt. Ein neuer Auslöser während der Verzögerung unterbricht den Prozess sofort. **Schnelle Zeiteinstellung:** Die Zeit kann schnell durch Messen der Spannung (Uc) am Widerstand eingestellt werden. Beispiel: Bei einem 5-V-Modul mit 15 Minuten Verzögerung beträgt die Zeit bei Uc = 2 V / 5 V * 15 min = 6 min. **Lieferumfang:** - 1 x Zeitverzögerungsrelaismodul. Dieses Produkt bietet eine zuverlässige und flexible Lösung für Ihre Zeitsteuerungsanforderungen und gewährleistet einen präzisen und langlebigen Betrieb.
