Vergrößern
ENLENK

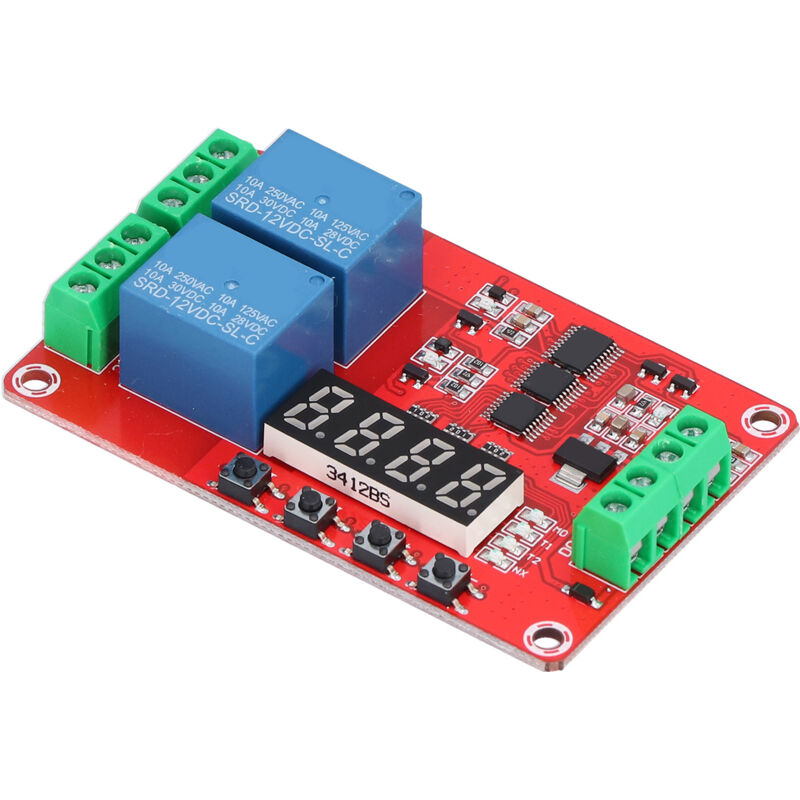

Multifunktionales Zeitverzögertes 2-kanal-relais, Zyklus-synchronisationsmodul Mit Automatischer Verriegelung, 12v-platine
EAN 6279858184185
62,78 €
ab 62,78 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt aktualisiert: gestern
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 62,78 € | Gratis | 62,78 € | Zum Shop |
| Caractéristiques | 1. Vous avez le choix entre des modules 5 V, 12 V et 24 V, qui peuvent satisfaire vos multiples besoins. 2. L'utilisateur peut sélectionner l'une des 20 fonctions suivantes en appuyant sur le bouton et l'écran, et peut définir et enregistrer les paramètres de fonction, ainsi que visualiser les paramètres de la fonction actuelle. 3. Le réglage du paramètre de temps est réglable de 0,1 seconde au minimum et la précision est meilleure que 0,01 seconde. 4. Capacité de charge maximale du port normalement ouvert : DC 0-30 V/10 A, AC 0-250 V/10 A. 5. Capacité de charge maximale du port normalement fermé : DC 0-28 V/10 A, AC 0-125 V/10 A. Spécifications: Type d'élément : Relais temporisé Terminal de contrôle du module : Il existe une interface à 3 fils, toutes les interfaces ont des bornes de câblage, ce qui est pratique à utiliser pour les utilisateurs 1. DC+ : alimentation CC positive (des modules 5 V, 12 V et 24 V sont disponibles) 2. DC- : pôle négatif de l'alimentation CC 3. CH1 : Interface de détection d'entrée 1, active au niveau haut 3. CH2 : Interface de détection d'entrée 2, active à niveau haut Terminal de sortie relais : interface à 6 fils, toutes les interfaces ont des bornes de câblage 1. NO1 : le relais ouvre normalement l'interface 1, est suspendu en l'air avant que le relais ne soit fermé et court-circuite avec COM1 après sa fermeture 2. COM1 : Interface commune du relais 1 3. NC1 : relais normalement fermé interface 1, court-circuiter avec COM1 avant que le relais ne soit fermé et rester en l'air après avoir été fermé 4. NO2 : le relais ouvre normalement l'interface 2, s'accroche en l'air avant que le relais ne soit fermé et court-circuite avec COM2 après sa fermeture 5. COM2 : Interface commune du relais 2 6. NC2 : relais normalement fermé interface 2, court-circuit avec COM2 avant que le relais ne soit fermé et suspendu en l'air après avoir été fermé. Capacité de charge : capacité de charge maximale du port normalement ouvert : DC 0-30 V/10 A, AC 0. -250 V/10 A Capacité de charge maximale des ports normalement fermés : DC 0-28 V/10 A, AC 0-125 V/10 A L'utilisateur peut sélectionner l'une des 20 fonctions suivantes via le bouton et l'écran, et peut définir et enregistrez les paramètres de fonction, ou affichez les paramètres de fonction actuels. Le réglage des paramètres de temps peut être ajusté d'au moins 0,1 seconde et la précision est meilleure que 0,01 seconde. Les instructions de réglage peuvent être obtenues auprès du vendeur. Rappel : la fonction 1 à 8 démarrera automatiquement à la mise sous tension, la fonction 9 à 18 nécessite un signal d'impulsion de haut niveau (la durée de haut niveau n'est pas inférieure à 20 ms, la même chose ci-dessous) pour déclencher le démarrage, la fonction 19 à 20 nécessite un signal d'impulsion de haut niveau continu. -niveau. Fonction 1 : Arrêt de synchronisation : Après la mise sous tension, retardez l'enclenchement du relais temporisé T1, T1 est réglable entre 0,1 seconde et 270 heures, donne un signal d'impulsion de haut niveau à l'interface CH1, et répétez la fonction plus d'une fois ; Fonction 2 : Minutage d'arrêt : à la mise sous tension, le relais est fermé, le temps de retard du relais temporisé T1 est éteint, T1 est réglable entre 0,1 seconde et 270 heures, donne une impulsion de haut niveau Signalez à l'interface CH1 et répétez la fonction plus d'une fois. arrive; le relais se déconnecte après l'arrivée du temps d'appel T2, et les temps de retard T1 et T2 sont compris entre 0,1 seconde et 270 heures. Réglable, donnez un signal d'impulsion de haut niveau à l'interface CH1 et répétez la fonction plus d'une fois ; Fonction 4 : Déconnexion temporisée puis retrait : après la mise sous tension, le relais s'enclenche immédiatement et le relais est déconnecté après l'arrivée du délai T1 ; le relais s'enclenche après l'arrivée du temps de déconnexion T2, et les temps de retard T1 et T2 sont compris entre 0,1 seconde et 270 heures. Réglable, donnez un signal d'impulsion de haut niveau à l'interface CH1 et répétez la fonction plus d'une fois ; Fonction 5 : Mode de synchronisation en boucle infinie 1 : Après la mise sous tension, le relais ne s'allume pas en premier et le relais s'allume après l'arrivée du temps de retard T1 ; le relais s'éteint après l'arrivée du temps d'activation T2, puis répète l'état ci-dessus, les temps de retard T1 et T2 sont à 0,1 réglable entre secondes et 270 heures, un signal d'impulsion de haut niveau vers l'interface CH1 peut redémarrer ce qui précède fonctions ; Fonction 6 : Mode de synchronisation en boucle infinie 2 : Après la mise sous tension, le relais sera fermé immédiatement et le relais sera déconnecté une fois le temps de retard T1 atteint ; le relais sera fermé une fois le temps d'arrêt T2 atteint, puis répétera l'état ci-dessus, les temps de retard T1 et T2 sont inférieurs à 0,1 seconde -Réglable entre 270 heures, un signal d'impulsion de haut niveau vers l'interface CH1 peut redémarrer ce qui précè |
