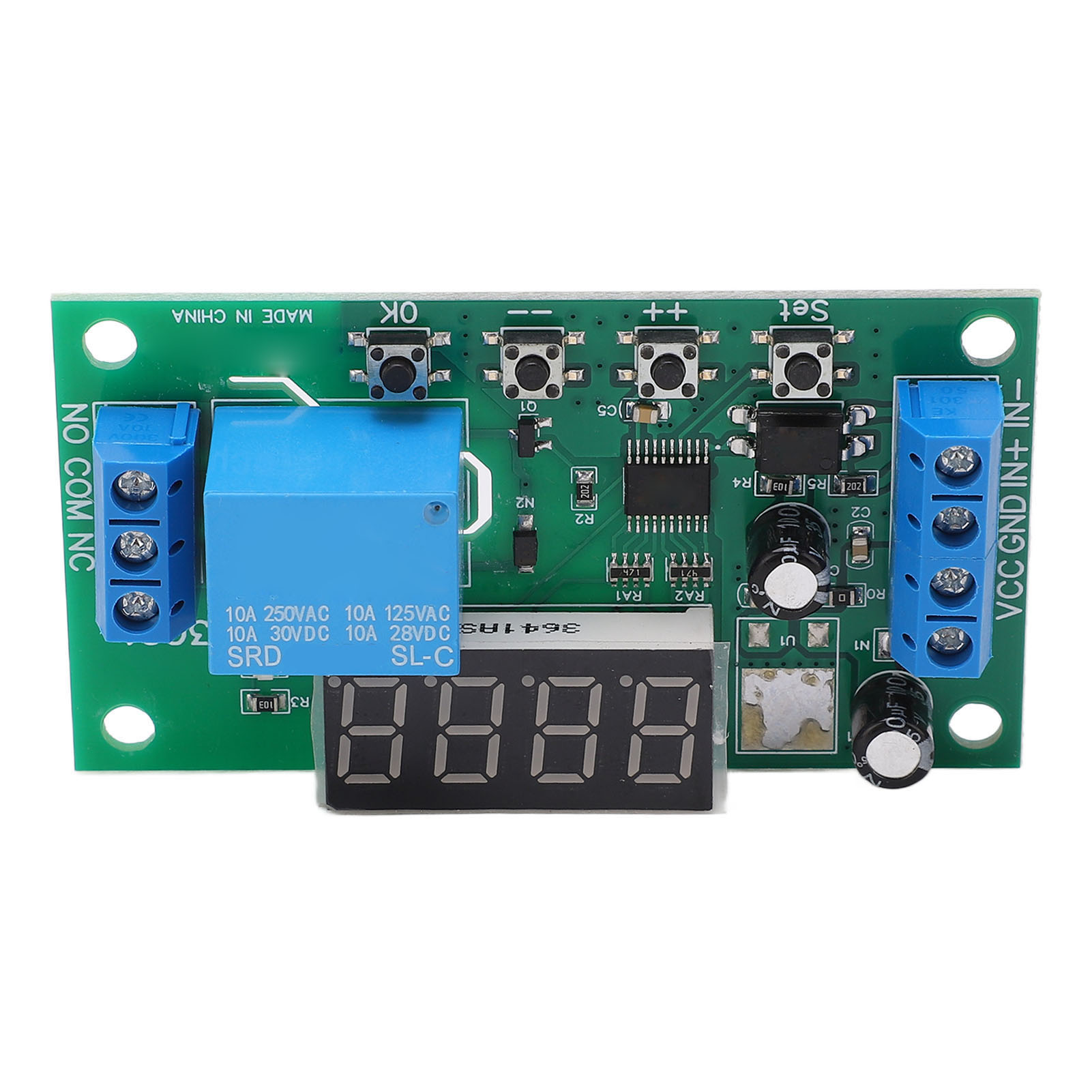

Multifunktionales Zeitverzögerungsrelais, 0,1 S Bis 9999999,9 S, Genauigkeit 0,01 S, 1-kanal-impulszählerplatine, 5-v-modul

Willkommen in unserem Shop! Mit dieser Präzisionssteuerplatine können Sie Timer von 0,1 Sekunden bis 9.999.999,9 Sekunden steuern – in 0,1-Sekunden-Schritten und mit einer Genauigkeit von 0,01 Sekunden. Sie bietet 12 Betriebsmodi (F00 bis F05 und F10 bis F15), von denen 8 die Konfiguration der Zyklusanzahl ermöglichen. Drei Zustände stehen zur Verfügung: Betrieb, Energiesparmodus und Einstellungsmodus. Dank ihrer kompakten Größe und ihres geringen Gewichts ist die Installation schnell und einfach. Entwickelt mit modernster Technologie und hochwertigen Materialien, ist sie der ideale Ersatz für Ihre alte, defekte Platine. Technische Daten: - Artikeltyp: Steuerplatine - Material: Leiterplatte - Betriebsstrom: - Digitalanzeige aus (Energiesparmodus): Relais AUS 6 mA, Relais EIN 35 mA - Digitalanzeige ein (Betriebsmodus): Relais AUS 29 mA, Relais EIN 56 mA - Drei Zustände: Betrieb, Energiesparmodus, Einstellung - Eingang: Optokoppler-Isolation, kompatibel mit NPN- und PNP-Signalen (5–24 V) - Ausgang: 10-A-Relais mit drei Anschlüssen (NO, COM, NC) - Drei Verdrahtungsmethoden für den Triggeranschluss: 1. Keine externe Signalquelle erforderlich 2. Triggerung mit NPN-Quelle 3. Triggerung mit PNP-Quelle Betriebszustand: Nach dem Einschalten zeigen die Modi F00–F05 die verbleibende Zeit an; die Modi F10–F15 zeigen die verbleibende Zeit und den Impulszählerwert an. Wenn die verbleibende Zeit mehr als vier Stellen hat, drücken Sie kurz „OK“, um einmal durchzublättern. Einstellungsmodus: Drücken Sie kurz „SET“, um den Modus aufzurufen, dann erneut „SET“, um den Parameter zu ändern, und anschließend „++“ oder „--“, um die Einstellungen zu modifizieren. Drücken Sie kurz „OK“, um die Einstellungen zu speichern und den Modus zu verlassen. Nach der Änderung ist ein Neustart erforderlich. Anzeigemodus: Drücken Sie „SET“, um die Einstellungen anzuzeigen, dann erneut „SET“, um zu navigieren, und anschließend „OK“, um den Modus zu verlassen, ohne Änderungen vorzunehmen. Energiesparmodus: Die Digitalanzeige ist ausgeschaltet, alle anderen Funktionen bleiben jedoch aktiv. Halten Sie „OK“ 5 Sekunden lang gedrückt, um diesen Modus zu aktivieren oder zu deaktivieren. Im Energiesparmodus können Sie weiterhin auf die Einstellungen zugreifen; nach 20 Sekunden Inaktivität wird der Energiesparmodus automatisch aktiviert. Nach dem Einschalten zeigt die Anzeige 20 Sekunden lang an und schaltet sich dann aus. Zurücksetzen auf Werkseinstellungen: Halten Sie „++“ und „--“ gleichzeitig 3 Sekunden lang gedrückt, um die Standardeinstellungen wiederherzustellen und die Anzeige auszuschalten. Das System startet mit den Standardwerten neu. Fehlerbehebung: 1. Führen Sie bei Problemen einen Neustart durch (häufig aufgrund eines fehlgeschlagenen Neustarts nach der Einstellung). 2. Sollte das Problem weiterhin bestehen, halten Sie die Tasten „++“ und „--“ 3 Sekunden lang gedrückt, um die Werkseinstellungen wiederherzustellen, und starten Sie das Gerät anschließend neu. Lieferumfang: 1 x Steuerplatine.
