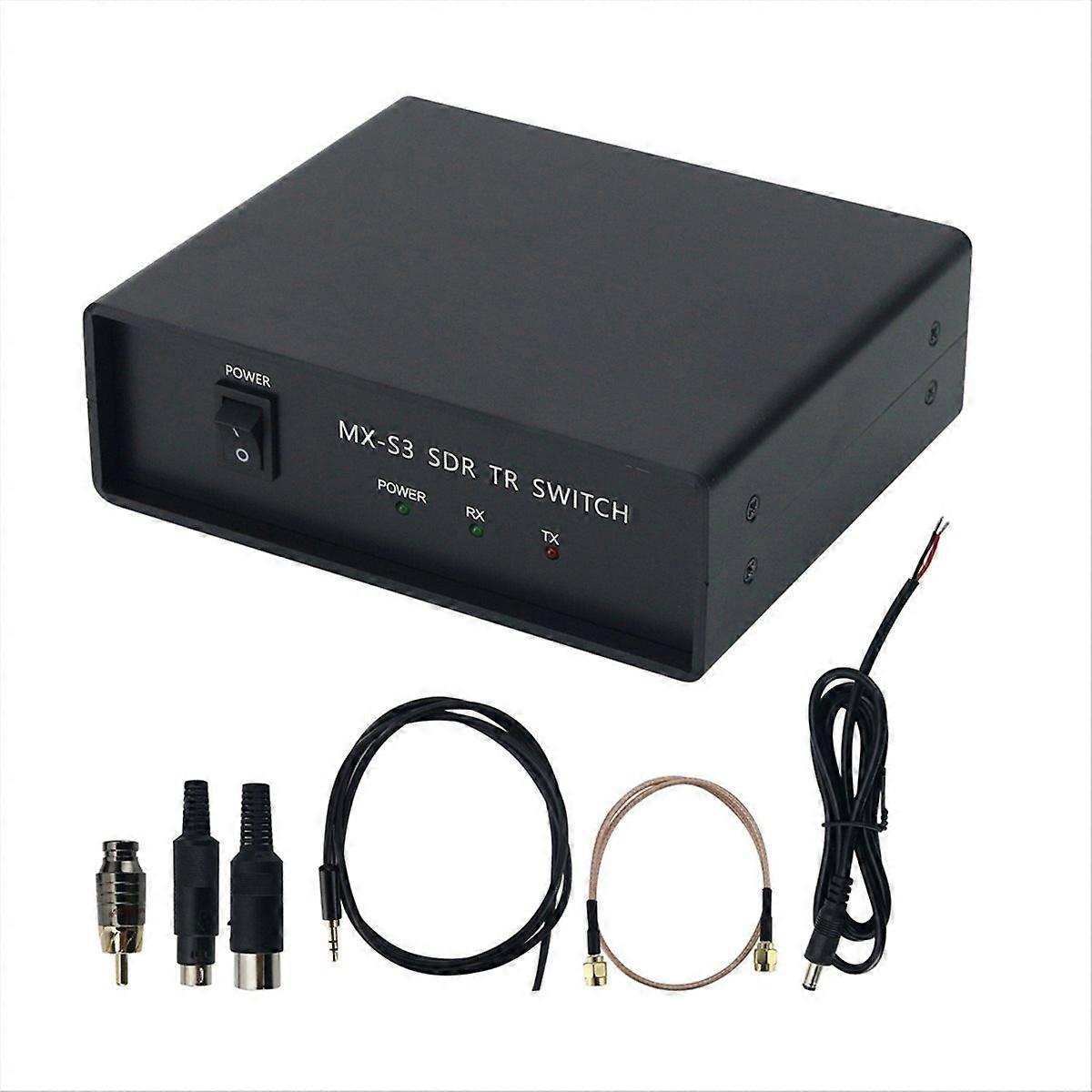

Mx-s3 100w Dc-60mhz Sdr-schalter Zum Hinzufügen Einer Spektrumanzeige Zu Ihrem Alten Empfänger

Ermöglicht die gleichzeitige Nutzung eines SDR und einer Antenne. Im Empfangsmodus ist der SDR mit der Antenne verbunden; im Sendemodus ist er getrennt und geerdet. Bei Verwendung einer separaten Empfangsantenne ist der SDR während der Mission vollständig geschützt. Der MX-S1 besteht aus zwei separaten Platinen: dem Audioschalter, der den Audiopfad umschaltet und gleichzeitig den Antennenschalter steuert, und dem geschirmten Antennenschalter, der das Antennenrelais und den Empfangseingangsbegrenzer integriert. Während der Mission werden sowohl das Audiosignal des SDR als auch das Empfangssignal gesendet. Der SDR-Eingang ist im Falle eines Ausfalls des Antennenrelais doppelt geschützt. Ein Hochleistungs-Eingangsbegrenzer begrenzt hohe Ströme und hält die Eingangsspannung des SDR auf einem sicheren Niveau. Schutzmaßnahmen gegen Unterbrechung der PTT-Verbindung, Stromausfälle und Überströme (mittels rücksetzbarer Sicherung) sind ebenfalls integriert. Es wird empfohlen, den MX-S1 über die 12-V-Stromversorgung des Transceivers zu betreiben (gemeinsame Masse erforderlich). Zusätzliche externe Relais (max. Strom 200 mA) können synchron über das PTT-Signal angesteuert werden, beispielsweise zur Ansteuerung von Leistungsverstärkern, zur Sendeantennenerkennung, zum Umschalten der Empfangsantenne oder zur Stationsautomatisierung. Dadurch werden Masseschleifen bei Verwendung mehrerer Geräte vermieden. Frequenz: DC–60 MHz. Maximale Leistung: 100 W. Einfügungsdämpfung: 0,3 dB. Betriebsspannung: 12 V (10–15 V). Betriebsstrom: < 100 mA. VSWR: ≤ 1,5. Schnittstelle: SL16. Hinweis: Es kann zu geringfügigen Farbabweichungen vom tatsächlichen Produkt kommen, die die Funktion jedoch nicht beeinträchtigen. Vielen Dank für Ihr Verständnis. Farbe: Siehe Abbildung. Material: Metall. Lieferumfang: 1 SDR-Schalter. Nur der oben genannte Lieferumfang ist enthalten. Hinweis: Lichtreflexionen und unterschiedliche Bildschirmeinstellungen können zu geringfügigen Farbabweichungen zwischen dem abgebildeten Artikel und dem tatsächlichen Produkt führen. Die Messabweichung beträgt +/- 1 bis 3 cm.
