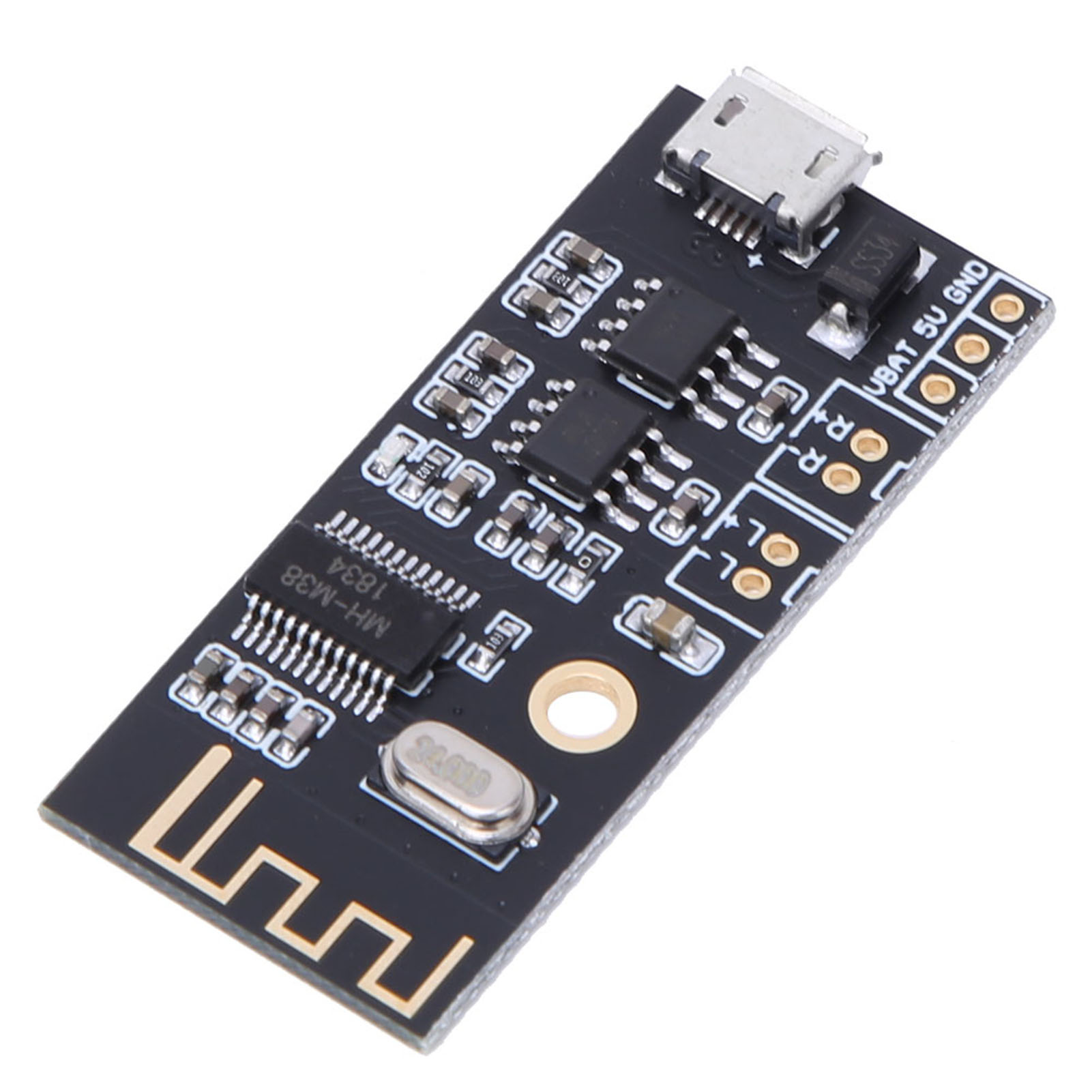

Mx8 Drahtloses Bluetooth-modul Für Audioempfänger, Verlustfreier Decoder M18, M28, M38, M38-version Mit 5-w-verstärker

Willkommen in unserem Shop! Entdecken Sie unsere Auswahl an leistungsstarken Bluetooth-Modulen, ideal für DIY-Audioumbauten, drahtlose Audioempfänger und vieles mehr. Jedes Modul ist auf außergewöhnliche Klangqualität und Vielseitigkeit ausgelegt. Hier finden Sie alle Details zu unseren drei Flaggschiffmodellen: MH-M18, MH-M28 und MH-M38. **Gemeinsame Merkmale:** - Bluetooth Version V4.2 mit automatischer Technologie, unterstützt verlustfreie Dekodierung von WAV/WMA/FLAC/APE/MP3-Dateien mit Zweikanal-Stereoausgang. - Nach dem Einschalten suchen Sie auf Ihrem Smartphone nach dem Bluetooth-Namen „MH-M18“, „MH-M28“ oder „MH-M38“, um eine Verbindung herzustellen und Ihre Musik zu streamen. - Betriebsspannung: 5 V / 3,7 V–4,2 V. - Standby-Strom (nicht verbunden): 5,5 mA; Betriebsstrom (verbunden): 20 mA; Standby-Stromverbrauch: 3 µA. - Übertragungsreichweite: 20 Meter (in offenen oder störungsarmen Umgebungen). - Betriebstemperatur: -40 °C bis +85 °C. - Empfindlichkeit: -87 dBm. - Unterstützte Bluetooth-Protokolle: HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2, AVDTPV1.2. **1. MH-M18 Modul:** - **Stummschaltung:** Der Stummschaltungsanschluss steuert die Verstärkerplatine. Im Stummmodus gibt er ein High-Pegel von 3,3 V aus; während der Wiedergabe ein Low-Pegel. **Tastensteuerung:** Für diese Funktion werden zusätzliche Widerstände und Tasten zur Lautstärkeregelung und zum Ausschalten benötigt. Die Lautstärke ist standardmäßig auf 100 % eingestellt. Durch Drücken der Taste kann die Lautstärke erhöht oder verringert werden. Wenn die eingestellte Lautstärke unter 15 % liegt, beträgt die Einschaltlautstärke 15 %. Liegt sie über 15 %, bleibt die ursprüngliche Lautstärke nach dem Einschalten erhalten. - **Stromversorgung:** Kann mit einer 3,7-V-Lithiumbatterie (Diodenkurzschluss erforderlich) oder einer 5-V-Quelle betrieben werden. - **Pinbelegung:** 1. KEY (Tastensteuerung), 2. MUTE (Stummschaltung), 3. VCC (5-V-Pluspol), 4. GND (Masse), 5. L (Ausgang linker Kanal), 6. R (Ausgang rechter Kanal). **2. MH-M28 Modul:** - **Stromversorgung:** Kann direkt über ein 5V-Android-Micro-USB-Kabel, ein 5V-Netzteil oder einen 3,7V-Lithium-Akku mit Strom versorgt werden. - **Audioausgang:** Das Headset kann direkt an die 3,5-mm-Audioschnittstelle angeschlossen werden. Alternativ kann der Ausgang mit dem Audioeingang einer Verstärkerplatine verbunden werden. - **Pinbelegung:** 1. 5V (Pluspol), 2. GND (Masse), 3. VBAT (3,7–4,2V Lithium-Akku-Pluspol), 4. L (Linker Kanal Ausgang), 5. R (Rechter Kanal Ausgang), 6. AGND (Audiomasse). **3. MH-M38 Modul:** - **Stromversorgung:** Kann direkt über ein 5V-Android-Micro-USB-Kabel, ein 5V-Netzteil oder einen 3,7V-Lithium-Akku mit Strom versorgt werden. Der maximale Betriebsstrom beträgt 5 V 2 A. Für optimale Klangqualität wird ein geregeltes 5-V-2-A-Netzteil empfohlen. - **USB-Soundkarte:** Unterstützt eine USB-Soundkarte, treiberlos (Plug & Play). Verbinden Sie das Modul mit einem USB-Kabel mit dem Computer, und der Computer kann Musik über den verstärkten Ausgang des Moduls wiedergeben. - **Eingebauter Verstärker:** Ja (5 W + 5 W). - **Pinbelegung:** 1. 5 V (Pluspol der Stromversorgung), 2. GND (Masse), 3. VBAT (Pluspol der Lithiumbatterie, 3,7–4,2 V), 4. L+/L- (Linker Kanalausgang, direkter Lautsprecheranschluss), 5. R+/R- (Rechter Kanalausgang, direkter Lautsprecheranschluss). **Funktionsvergleichstabelle:** | Funktion / Modell | M18 | M28 | M38 | |-------------------|-----|-----|-----| | Mikrofon-Stromversorgung | Nein | Ja | Ja | | Kopfhöreranschluss | Nein | Ja | Nein | | Integrierter Verstärker | Nein | Nein | Ja (5W+5W) | | Lithium-Akku-Stromversorgung | Ja | Ja | Ja | | Treiberlose USB-Soundkarte | Nein | Nein | Ja | | Speicher-/Lautstärkeregelung | Ja | Nein | Nein | | Stummschaltung | Ja | Nein | Nein | | Tastenerweiterung | Ja | Nein | Nein | **Lieferumfang:** - 1 x Bluetooth-Modul (je nach gewähltem Modell) - 2 x Buchsen - 2 x Stecker **LED-Anzeige des Bluetooth-Moduls:** - Die Leuchte blinkt, wenn keine Bluetooth-Verbindung besteht. - Die Leuchte leuchtet dauerhaft, wenn eine Bluetooth-Verbindung besteht. - Während der Wiedergabe blinkt die Leuchte langsam. Verbessern Sie Ihr Audioerlebnis mit unseren zuverlässigen und leistungsstarken Bluetooth-Modulen. Perfekt für all Ihre DIY-Projekte!
