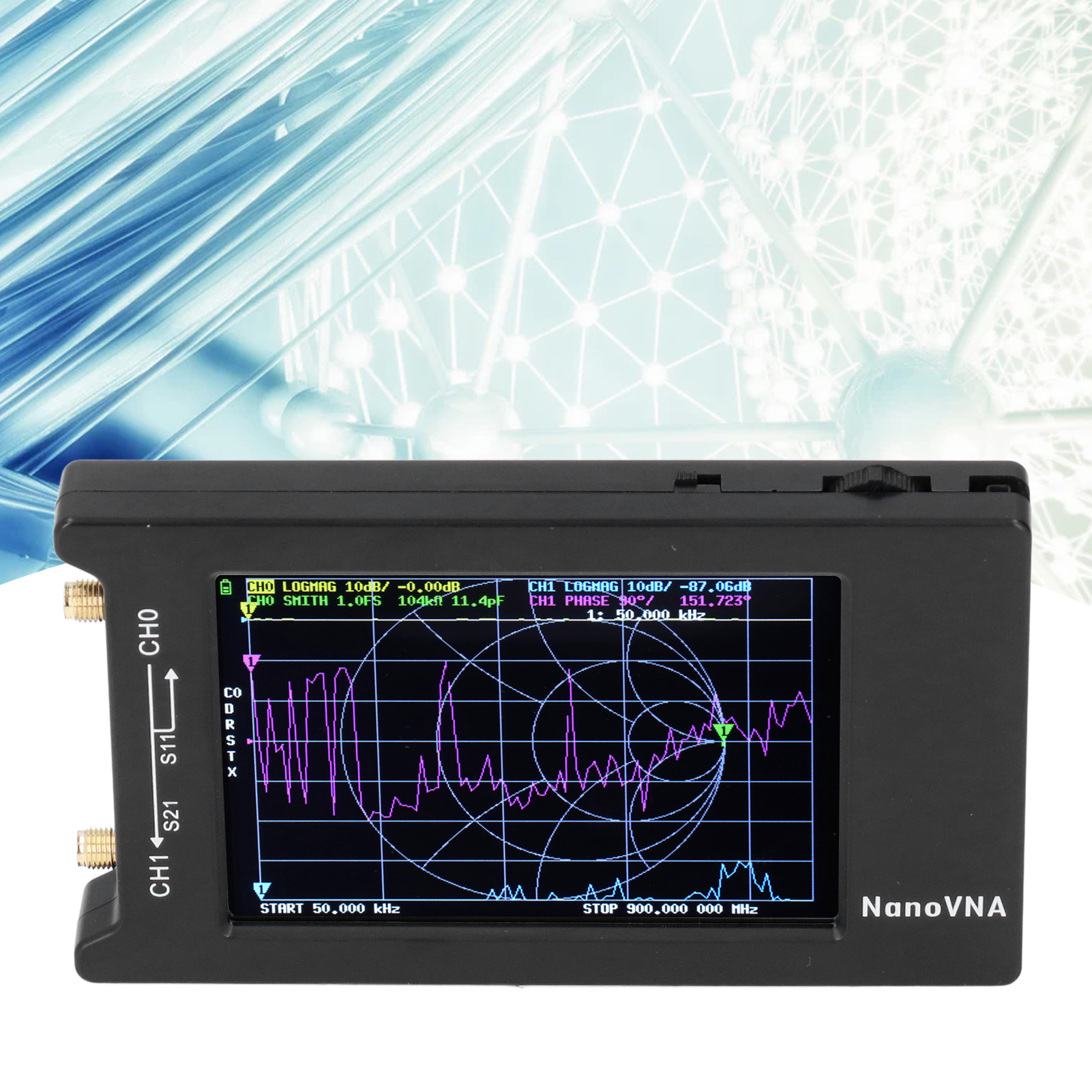

Nanovna-h4 Vektornetzwerkanalysator Mit Großem 4-zoll-bildschirm, 1,5 Ghz, Kurzwellenantenne

Willkommen in unserem Shop! Dieser Vektornetzwerkanalysator verfügt über ein 4-Zoll-LCD-Display mit großem Betrachtungswinkel und DC-Dimmung für erhöhten Sehkomfort in Innenräumen und verbesserte Lesbarkeit im Freien. Die Nutzung der Si5351-Harmonischen ist durch eine elektrische Brücke optimiert und ermöglicht Messungen bis zu 1,5 GHz mit der 5. Harmonischen. Im Grundwellenbereich ist der Ausgangspegel von CH0 auf 0 dBm eingestellt, um genauere Reflexionsmessungen zu ermöglichen. Eine leistungsstarke Energiemanagementschaltung reduziert Netzteilrauschen, begrenzt USB-Interferenzen, senkt den Ladestrom und schützt den Akku. Das optimierte PCB-Layout ermöglicht eine Akkulaufzeit von über 8 Stunden mit einem 2000-mAh-Akku. Eine UART-Schnittstelle ist für DIY-Erweiterungen vorgesehen. Technische Daten: - Produkttyp: Vektornetzwerkanalysator - Gehäusegröße (ABS): ca. 75 x 133 x 18 mm (ohne hervorstehende Teile) – Messfrequenz: 50 kHz – 1,5 GHz – HF-Ausgangsleistung: 0 dBm (±2 dB, Grundfrequenz) – Frequenzgenauigkeit: < 2 ppm – Frequenzstabilität: < 0,5 ppm – Messbereich: 70 dB (50 kHz–300 MHz), 60 dB (300 MHz–900 MHz), 40 dB (0,9 GHz–1,5 GHz mit erweiterter Firmware) – Port-SWR: < 1,1 – Display: 3,95-Zoll-TFT (320 x 480) – USB-Schnittstelle: USB Typ-C – Kommunikationsmodus: CDC (seriell) – Stromversorgung: USB 5 V 200 mA, integrierter 2000-mAh-Akku, max. Ladestrom 1 A – Kalibrierpunkte: 101 (fest) - Scanpunkte: 101 (fest) - Anzeigekanäle: 4, Marker: 4, Einstellungen speichern: 5 - Funktionen: Messung von S-Parametern, SWR, Phase, Laufzeit, Smith-Diagramm, Zeitbereichsanalyse usw. Lieferumfang: - 1 x Analysator-Host (inkl. 4-Zoll-Touchscreen, 2000-mAh-Akku) - 2 x 15 cm RG316 SMA-HF-Kabel (Stecker-Stecker) - 1 x SMA-Buchse-Buchse-Adapter - 1 x SMA-Kalibrierungsset (kurz) - 1 x SMA-Kalibrierungsset (offen) - 1 x SMA-Kalibrierungsset (Last) - 1 x USB-C-Datenkabel - 1 x USB-C-zu-USB-C-Kabel - 1 x Auswahlwerkzeug - 1 x Stift - 1 x Benutzerhandbuch
