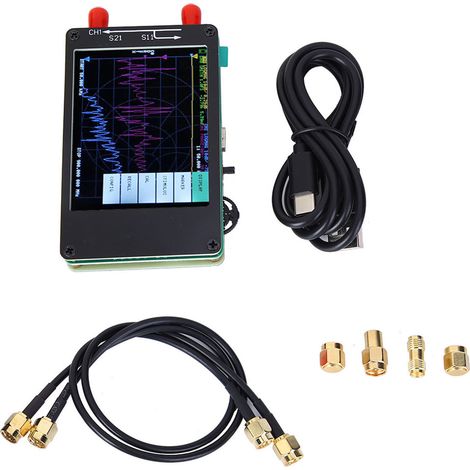

Nanovna Vektor-array-antennenanalysator 50 Khz–900 Mhz, 2,8-zoll-tft-bildschirm, Hohe Genauigkeit 70/60/50 Db

Willkommen in unserem Shop! Dies ist ein NanoVNA Vektor-Kurzwellenantennenanalysator. Er eignet sich ideal zur Messung einer Vielzahl wichtiger Parameter, darunter S-Parameter, Stehwellenverhältnis (SWR), Phase, Laufzeit und Smith-Diagramm. Das Gerät bietet einen erweiterten Frequenzmessbereich von 50 kHz bis 900 MHz. Die HF-Ausgangsleistung beträgt -13 dBm, maximal -9 dBm. Sein dynamischer Messbereich ist beeindruckend: 70 dB von 50 kHz bis 300 MHz, 60 dB von 300 bis 600 MHz und 50 dB von 600 bis 900 MHz (mit aktivierter erweiterter Firmware). Das VSWR an den Anschlüssen ist mit unter 1,1 hervorragend. Für eine klare Darstellung ist das Gerät mit einem 2,8-Zoll-TFT-Bildschirm (320 x 240 Pixel) ausgestattet. Die Verbindung erfolgt über eine USB-Typ-C-Schnittstelle mit serieller CDC-Kommunikation. Die Stromversorgung erfolgt über USB 5V (120 mA). Das Gerät verfügt über einen internen 600-mAh-Akku mit einem maximalen Ladestrom von 0,8 A. Der Analysator ermöglicht 101 feste Scanpunkte. Er unterstützt die gleichzeitige Verfolgung von 4 Spuren und 4 Markern und erlaubt das Speichern von bis zu 5 Einstellungssätzen. Die Hauptplatine misst 55 x 86 x 12 mm (2,17 x 3,39 x 0,47 Zoll), die angegebenen Maße verstehen sich ohne Anschlüsse und Schalter. Ihre Bestellung umfasst folgendes Komplettset: 1 x NanoVNA-Analysator, 1 x USB-Kabel, 2 x Verbindungskabel, 3 x gelbe Stecker, 1 x silberner Stecker
