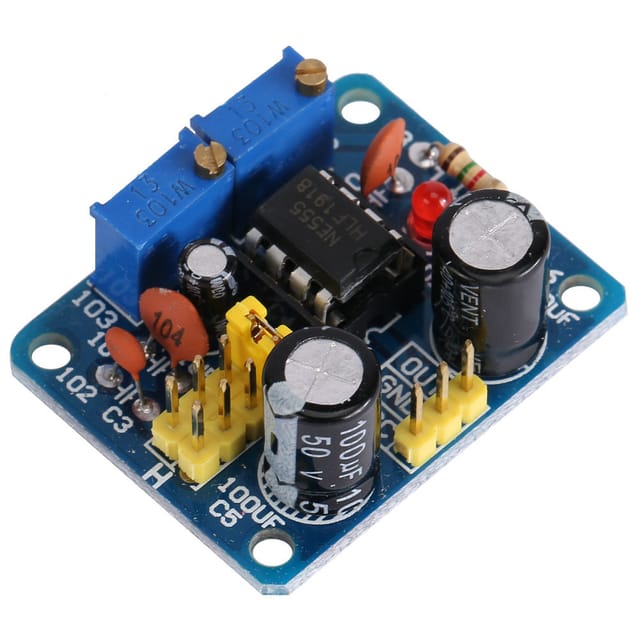

Ne555 Impulsmodul: Rechteckwellengenerator Mit Einstellbarer Frequenz Und Einstellbarem Tastverhältnis

Willkommen in unserem Shop! Wir bieten einen kompakten und praktischen Pulsfrequenzgenerator, der für Stabilität und vielseitige Einsatzmöglichkeiten in unterschiedlichsten Anwendungen entwickelt wurde. Dieses Modul erzeugt ein Rechtecksignal mit einstellbarer Pulsbreite. Eine LED-Anzeige sorgt für Übersichtlichkeit und Komfort: Bei niedrigem Pegel ist die LED aus, bei niedriger Frequenz blinkt sie. Der Frequenzbereich lässt sich stufenlos über einen Kurzschlusskondensator einstellen. Dieses Produkt ist vielseitig einsetzbar und für viele Gerätetypen geeignet. Merkmale: - Produkttyp: Impulsfrequenzgenerator - Größe: 2,9 x 3,6 cm / 1,14 x 1,42 Zoll - Lochabstand für die Montage: 22,5 x 30,5 mm / 0,89 x 1,2 Zoll - Hauptchip: NE555 - Eingangsspannung: 5 V bis 15 V DC. Bei einer Versorgungsspannung von 5 V beträgt der Ausgangsstrom ca. 15 mA. Bei einer 12-V-Stromversorgung beträgt der Ausgangsstrom ca. 35 mA. - Gewicht: ca. 10 g / 0,35 oz - Eingangsstrom: ≥ 100 mA - Ausgangsamplitude: 4,2 V V-PP bis 11,4 V V-PP. Die Ausgangsamplitude variiert in Abhängigkeit von der Eingangsspannung. - Ausgangsstrom: ≥ 15 mA (5 V Versorgungsspannung, V-PP > 50 %), ≥ 35 mA (12 V Versorgungsspannung, V-PP > 50 %) Ausgangsfrequenz: - Niedrige Frequenz: 1 Hz bis 50 Hz - Mittlere Frequenz: 50 Hz bis 1 kHz - Mittlere und hohe Frequenz: 1 kHz bis 10 kHz - Hohe Frequenz: 10 kHz bis 200 kHz Periode T = 0,7 (RA + 2RB) C RA und RB sind von 0 bis 10 kΩ einstellbar. C = 0,001 µF in der Position für niedrige Frequenzen; C = 0,1 µF in der Zwischenfrequenzposition; C = 1 µF in der mittleren und hohen Frequenzposition; C = 100 µF in der hohen Frequenzposition. Die Wellenformfrequenz kann somit selbst berechnet werden. Lieferumfang: 1 x Signalgenerator Dieser Impulsfrequenzgenerator ist ein praktisches und zuverlässiges Werkzeug für Ihre Elektronikprojekte.
