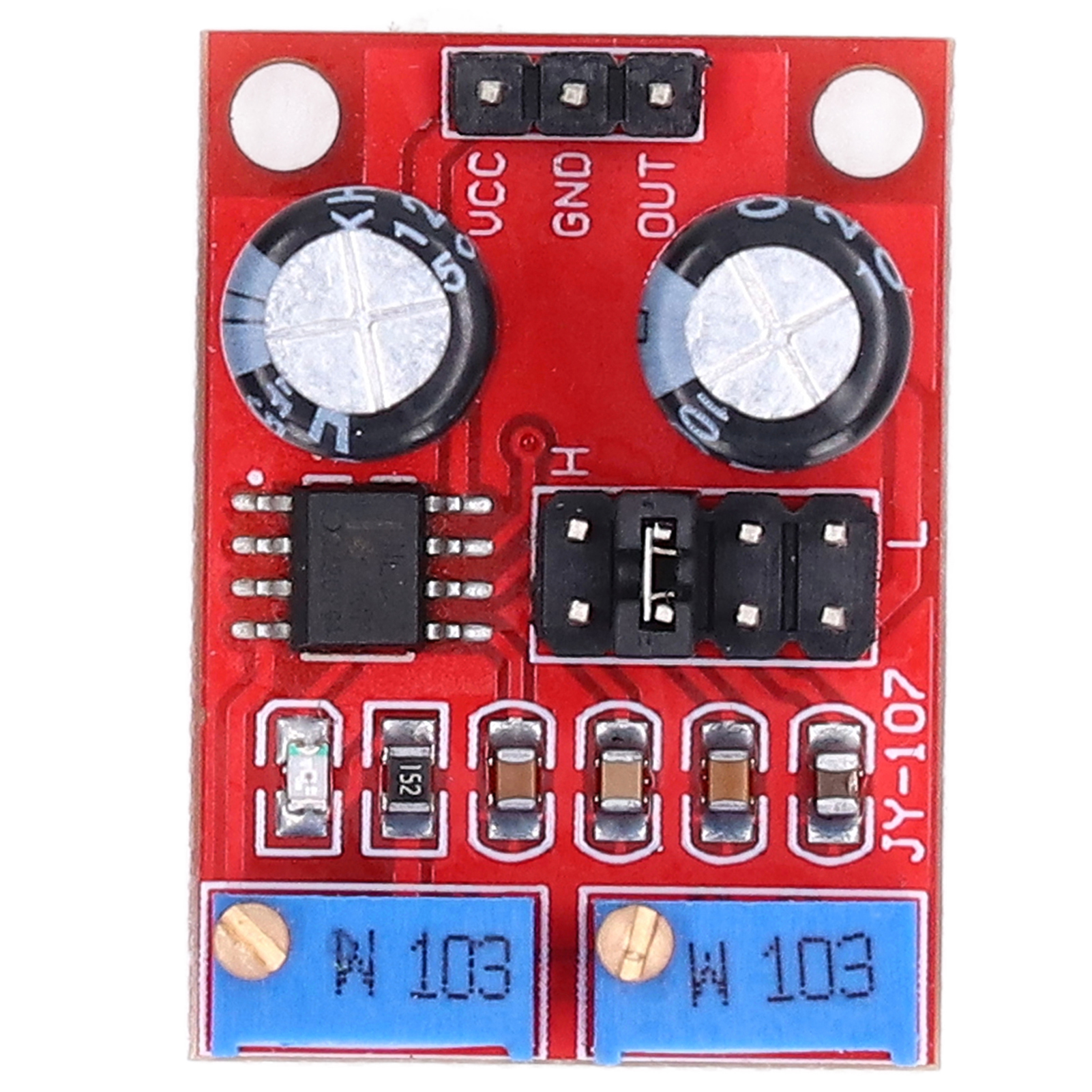

Ne555 Rechteck- Und Rechteckwellengenerator Mit Einstellbarem Tastverhältnis (5 Module)

1. Statusanzeige: Der Ausgang wird durch eine LED angezeigt (die LED leuchtet bei niedrigem Pegel, erlischt bei hohem Pegel und blinkt bei relativ niedriger Frequenz). 2. Optimale Wellenform: Das Modul verfügt über 4 Jumper und 2 variable Widerstände, mit denen der Benutzer die Ausgangswellenform anpassen und so die optimale Wellenform erzielen kann. 3. Tastverhältnis: Das Tastverhältnis des Ausgangssignals lässt sich präzise einstellen; Zyklus und Frequenz können nicht separat eingestellt werden. Die Frequenz ändert sich durch die Anpassung des Tastverhältnisses. 4. Frequenzbereich: Die Kapazität des Kondensators in diesem Modul zur Pulsfrequenzanpassung bestimmt den Frequenzbereich. Der Benutzer kann diesen nach Bedarf berechnen und anpassen. 5. Technische Daten: Eingangsspannung: 5 V bis 15 V DC. Unter 5 V beträgt der Ausgangsstrom ca. 15 mA; bei 12 V ca. 35 mA. Produkttyp: Modul zur Pulsfrequenzanpassung. Hauptchip: NE55. Eingangsspannung: 5 V bis 15 V DC (bei 5 V beträgt der Ausgangsstrom ca. 15 mA; bei 12 V ca. 35 mA). Eingangsstrom: ≥ 100 mA. Ausgangsamplitude: 4,2 V pp bis 11,4 V pp (variiert je nach Eingangsspannung). Maximaler Ausgangsstrom: ≥ 15 mA (bei 5 V, wenn V pp > 50 %). ≥35 mA (12 V Versorgungsspannung, wenn V-PP > 50 %) Ausgang mit LED-Anzeige Einstellbare Ausgangsfrequenz: T = 0,7(RA + 2RB) x C, RA und RB einstellbar (0–10 kΩ) Niedrige Frequenz: C = 0,001 µF Mittlere Frequenz: C = 0,01 µF Hohe Frequenz: C = 1 µF Sehr hohe Frequenz: C = 100 µF Der Ausgangsfrequenzbereich ist optional und ermöglicht eine stufenlose Einstellung der Ausgangsfrequenz. Niedrige Frequenz: 1 Hz bis 50 Hz Mittlere Frequenz: 50 Hz bis 1 kHz Mittlere und hohe Frequenz: 1 kHz bis 10 kHz Hohe Frequenz: 10 kHz bis 200 kHz Materialien: Elektronische Bauteile 5-Puls-Modul mit einstellbarem Tastverhältnis
