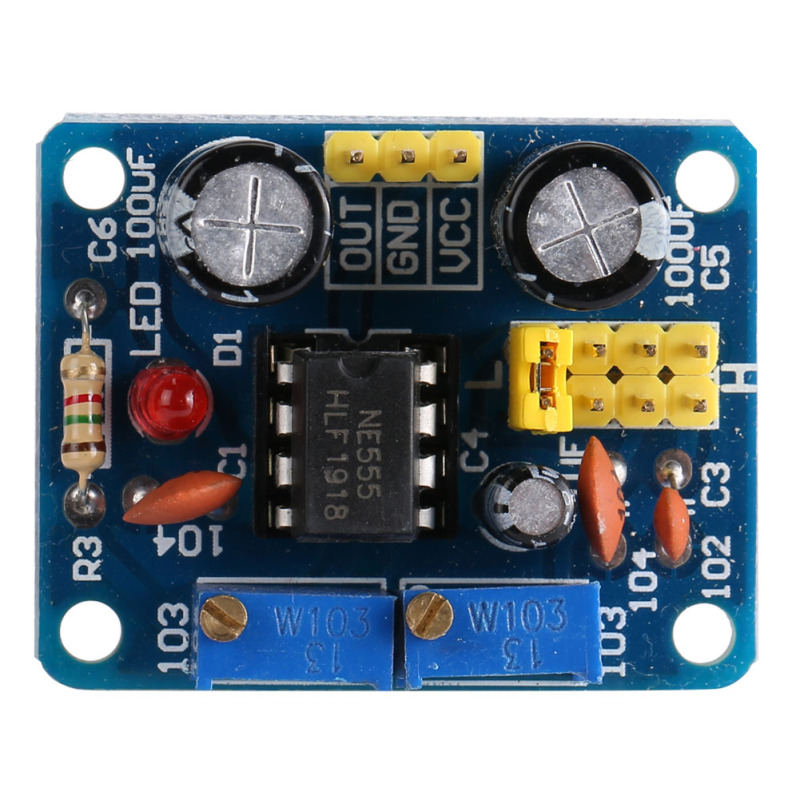

Ne555 Signalgenerator-platinenmodul Mit Einstellbarem Tastverhältnis
EAN 3003332061418
17,99 €
ab 17,99 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 6 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 17,99 € | Gratis | 17,99 € | Zum Shop |
| Merkmale | 1. Ausgang mit LED-Anzeige: Aus bei niedriger Spannung, blinkend bei niedriger Frequenz für bessere Ablesbarkeit. 2. Wählbarer Ausgangsfrequenzbereich (mittels Drehkondensator) für stufenlose Einstellung. 3. Erzeugt ein Rechtecksignal mit einstellbarer Pulsbreite. 4. Kompaktes und praktisches Design für hohe Stabilität. 5. Breites Anwendungsspektrum, kompatibel mit vielen Geräten. Technische Daten: Produkttyp: Pulsfrequenzgenerator Abmessungen: 2,9 × 3,6 cm Lochabstand: 22,5 × 30,5 mm Hauptchip: NE555 Eingangsspannung: 5 V ~ 15 V DC. Bei 5 V beträgt der Ausgangsstrom ca. 15 mA. Bei einer Versorgungsspannung von 12 V beträgt der Ausgangsstrom ca. 35 mA. Gewicht: 10 g / 0,35 oz (ca.) Eingangsstrom: ≥ 100 mA Ausgangsbereich: 4,2 V V-PP bis 11,4 V V-PP. (Die Ausgangsamplitude variiert in Abhängigkeit von der Eingangsspannung.) Ausgangsstrom: ≥ 15 mA (5 V Versorgungsspannung, Vpp > 50 %), ≥ 35 mA (12 V Versorgungsspannung, Vpp > 50 %) Ausgangsfrequenz: Niederfrequenz: 1 Hz bis 50 Hz Mittelfrequenz: 50 Hz bis 1 kHz Mittel- und Hochfrequenz: 1 kHz bis 10 kHz Hochfrequenz: 10 kHz bis 200 kHz Periode T = 0,7 (RA + 2RB) C RA und RB sind von 0 bis 10 kΩ einstellbar; C = 0,001 µF im Niederfrequenzmodus; C = 0,1 µF im Mittelfrequenzmodus; C = 1 µF im Mittel- und Hochfrequenzmodus; C = 100 µF im Hochfrequenzmodus Modus. Sie können die Wellenform selbst berechnen. Lieferumfang: 1 x Signalgenerator |
