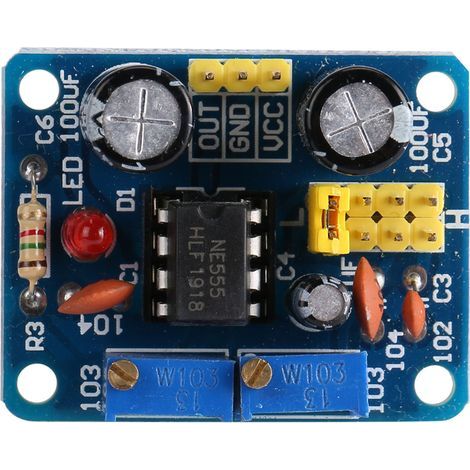

Ne555 Signalmodul Für Einstellbares Tastverhältnis Und Impulsfrequenzgenerator
33,73 €
ab 37,72 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 6 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 33,73 € | 3,99 € | 37,72 € | Zum Shop |
| Funktionen | 1. Ausgang mit LED-Anzeige: Bei niedrigem Pegel ist die LED aus, bei niedriger Frequenz blinkt sie. 2. Der Ausgangsfrequenzbereich ist stufenlos einstellbar (über den Kurzschlusskondensator). 3. Erzeugt ein Rechtecksignal mit einstellbarer Impulsdauer. 4. Kompaktes und praktisches Design für hohe Stabilität. 5. Vielseitig einsetzbar und für zahlreiche Geräte geeignet. Spezifikationen: Produkttyp: Impulsfrequenzgenerator; Größe: 2,9 x 3,6 cm; Lochabstand: 22,5 x 30,5 mm; Hauptchip: NE555; Eingangsspannung: 5–15 V DC. Bei 5 V beträgt der Ausgangsstrom ca. 15 mA, bei 12 V ca. 35 mA. Gewicht: 10 g / 0,35 oz (ca.) Eingangsstrom: ≥ 100 mA Ausgangsamplitude: 4,2 V PP bis 11,4 V PP (Die Ausgangsamplitude variiert je nach Eingangsspannung.) Ausgangsstrom: ≥ 15 mA (5-V-Versorgung, V PP > 50 %), ≥ 35 mA (12-V-Versorgung, V PP > 50 %) Ausgangsfrequenz: Niederfrequenz: 1 Hz ~ 50 Hz; Mittelfrequenz: 50 Hz ~ 1 kHz; Mittel- und Hochfrequenz: 1 kHz ~ 10 kHz; Hochfrequenz: 10 kHz ~ 200 kHz; Periode T = 0,7 (RA + 2RB). CRA und RB sind von 0 bis 10 kHz einstellbar; C = 0,001 µF im Niederfrequenzbereich; C = 0,1 µF im Mittelfrequenzbereich. C = 1 µF im mittleren und hohen Frequenzbereich; C = 100 µF im hohen Frequenzbereich; die Wellenformfrequenz kann daher selbst berechnet werden. Lieferumfang: 1 x Wellenformgenerator |
