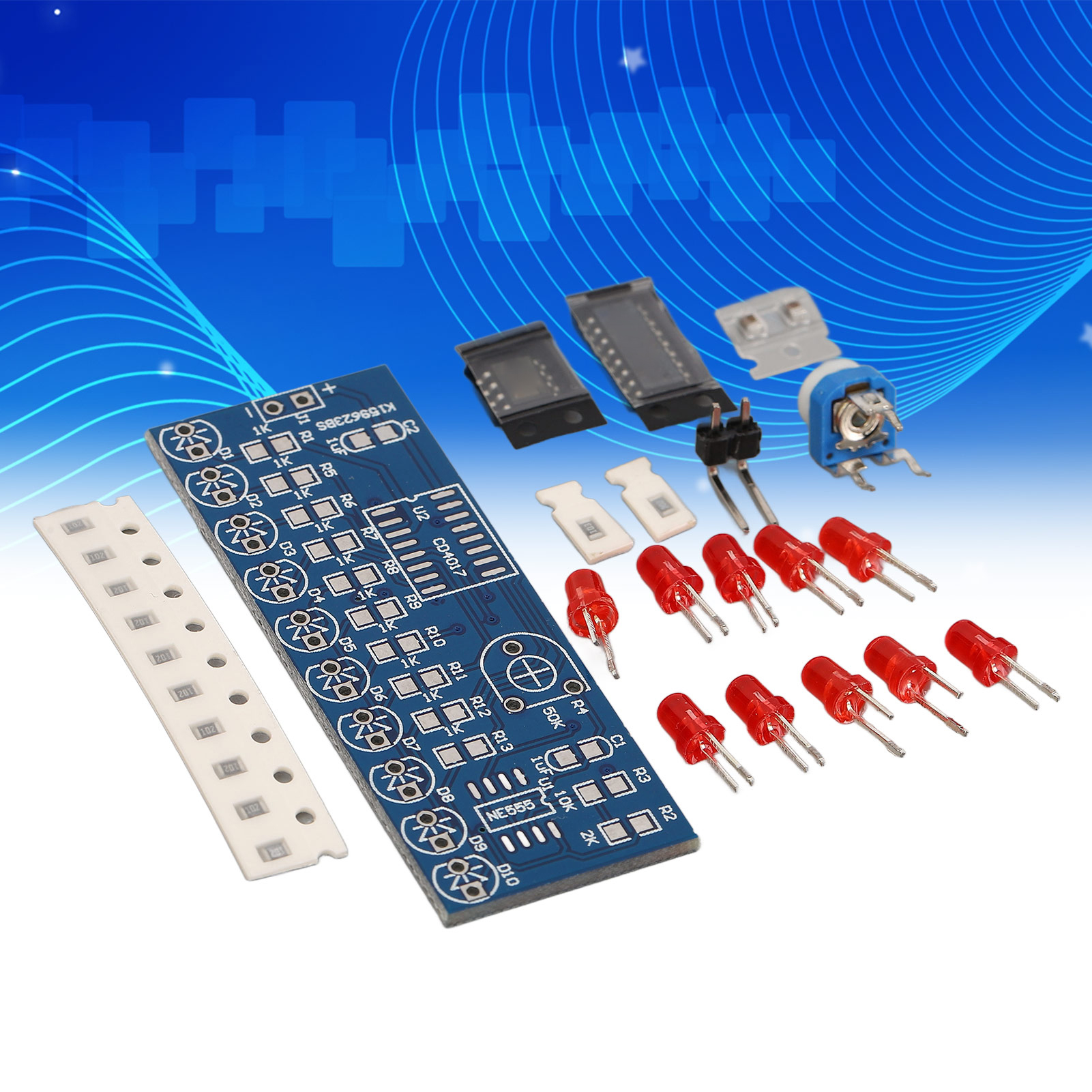

Ne555+cd4017 Dynamisches Beleuchtungsset – Elektronik-bastelset

Willkommen in unserem Shop! Dieses Set für bewegtes Wasserlicht ist ein komplettes Elektronikmodul, das einen zyklischen und fließenden Lichteffekt erzeugt. Hier die genauen Details zu Funktionsweise und Inhalt: - **Selbsterregter Multivibrator**: Die Schaltung besteht im Wesentlichen aus einem Taktgenerator und einem Dezimalzähler. Der NE555 ist das Herzstück des selbsterregten Multivibrators. - **Laden des Kondensators C1**: Das Netzteil lädt den Kondensator C1 über die Widerstände R2, R3 und R4. Zu Beginn des Ladevorgangs ist Pin 2 des NE555 auf Low-Pegel, wodurch der Ausgang Pin 3 auf High-Pegel liegt. Wenn die Spannung an C1 über R2, R3 und R4 2/3 der Versorgungsspannung erreicht, schaltet der Pegel an Pin 3 von High auf Low. – **Oszillationszyklus:** Der interne Entladetransistor des NE555 aktiviert sich und entlädt C1 über R4, R3 und Pin 7, bis die Spannung an C1 unter 1/3 der Versorgungsspannung fällt. Anschließend geht der Pegel an Pin 3 des NE555 wieder hoch, und C1 lädt sich wieder auf. Dadurch entsteht ein Oszillationszyklus. – **Anpassen der Ausgangsfrequenz mit R4:** Die Ladezeit beträgt 0,695 × (R2 + R3 + R4) × C1, und die Entladezeit beträgt 0,695 × (R4 + R3) × C1. Durch Anpassen von R4 steuern Sie die Oszillatorfrequenz sowie die LED-Laufgeschwindigkeit. - **Wasserlichteffekt**: Das oszillierende Taktsignal des NE555 wird kontinuierlich an Pin 14 des CD4017 angelegt. Zehn LEDs sind mit den zehn Ausgängen des CD4017 verbunden. Wenn diese Ausgänge aufgrund des Taktsignals nacheinander auf High-Pegel gehen, leuchten die LEDs D1 bis D10 nacheinander auf und erzeugen so einen Wasserlichteffekt. **Technische Daten:** - Typ: Bewegtes Wasserlicht-Set - Versorgungsspannung: 2,5–14,5 V - Leiterplattengröße: ca. 54 × 21 mm - Leiterplattendicke: ca. 1,6 mm **Lieferumfang:** 1 x Bewegtes Wasserlicht-Set (19 Teile)
