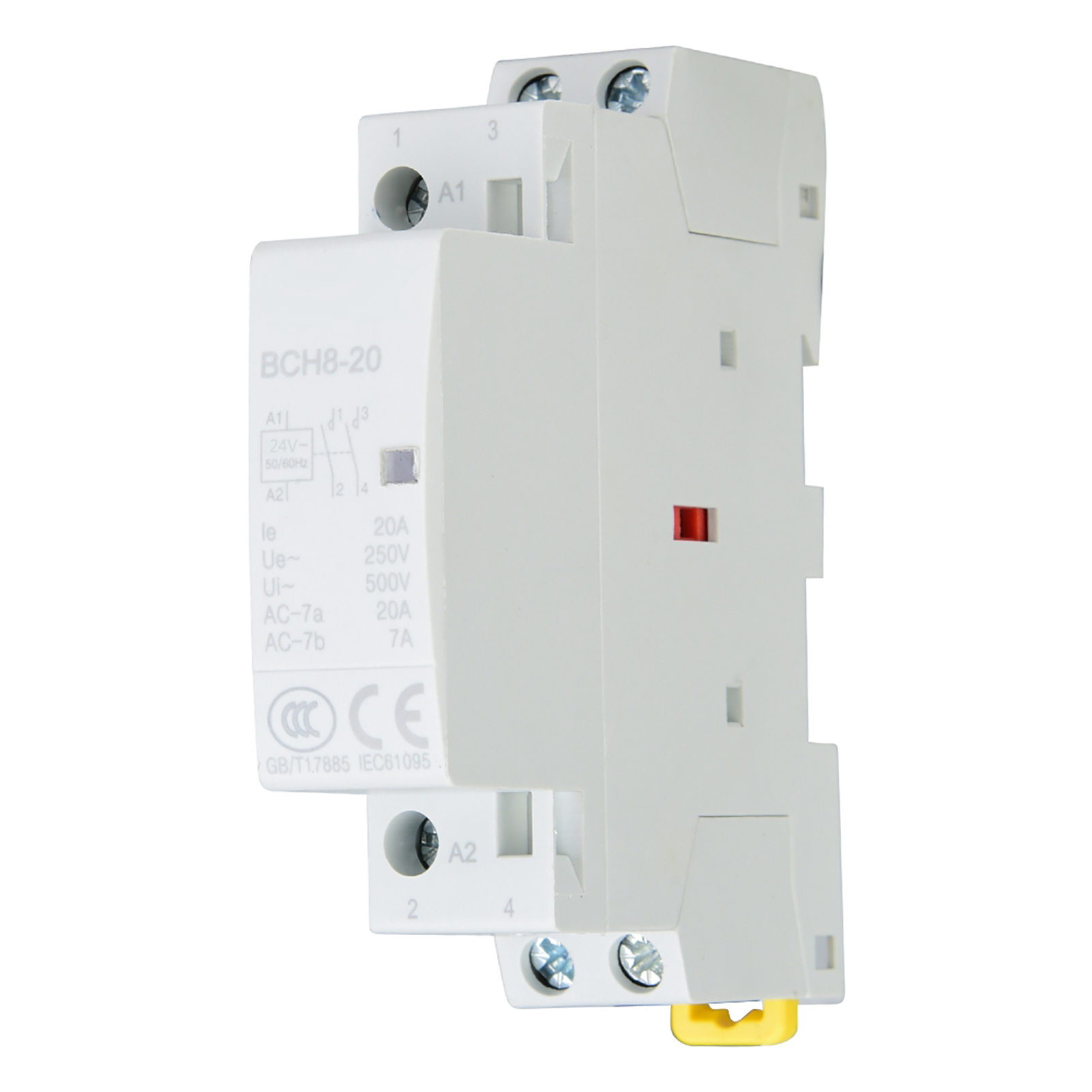

Netzschütz Für Den Hausgebrauch, 2-polig, 20 A, 50/60 Hz, 1 Schließer, 1 Öffner

Willkommen in unserem Shop! Entdecken Sie unseren modularen Wechselstromschütz, der für den Einsatz in Haushalten und der leichten Industrie entwickelt wurde. Dank der 35-mm-DIN-Schienenmontage lässt sich dieses Gerät einfach installieren und ist ideal für kompakte Schaltschränke. Hergestellt aus hochwertigem Isoliermaterial, gewährleistet es erhöhte Betriebssicherheit und minimiert elektrische Risiken. Die modulare und kompakte Bauweise erleichtert die Montage, und ein aufgedruckter Verdrahtungsplan sorgt für eine schnelle und fehlerfreie Installation. Im Betrieb erzeugt es weder Geräusche noch elektrische Funken und gewährleistet so einen zuverlässigen und leisen Betrieb. **Technische Daten:** - Bemessungssteuerspannung (Us): AC 24 V oder AC 220 V/230 V (optional) - Bemessungsstrom: 20 A (AC-7a), 7 A (AC-7b) - Konventioneller thermischer Strom (Ith): 25 A - Bemessungsisolationsspannung (Ui): 500 V AC - Bemessungsbetriebsspannung (Ue): 250 V AC - Polzahl: 2P (1 Schließer + 1 Öffner) - Maximale Schaltfrequenz: 30 Schaltvorgänge/Stunde - Elektrische Lebensdauer: 100.000 Schaltzyklen - Mechanische Lebensdauer: 1.000.000 Schaltzyklen **Tabelle der Beziehung zwischen Betriebsspannung und Steuerleistung (für 20 A):** - AC-7a: 110 V → 2200 W, 250 V → 4500 W, 400 V → 7500 W - AC-7b: 110 V → 770 W, 250 V → 1600 W, 400 V → 2700 W **Gewicht der Verpackung:** Ca. 128 g **Betriebsbedingungen:** 1. **8-Stunden-Betrieb**: Dies ist der Basisbetrieb, bei dem der konventionelle thermische Strom Ith ermittelt wird. 2. **Intermittierender periodischer Betrieb:** Die Nennbetriebsfrequenz beträgt 30 Mal pro Stunde bei einem Lastfaktor von 40 %. **Betriebsbedingungen:** Bei einer Umgebungstemperatur zwischen -5 °C und +60 °C muss die Nennsteuerspannung Us an die Schützspule angelegt werden, um diese auf einen stabilen Zustand zu erwärmen. Der Schütz muss anschließend bei jeder Spannung zwischen 85 % und 110 % von Us zuverlässig schließen. Seine Auslösespannung liegt zwischen 20 % und 75 % von Us. **Lieferumfang:** 1 x AC-Schütz (Modell wie gewählt). Dieser Schütz wird mit allen für die korrekte Installation erforderlichen Komponenten geliefert. Seine Robustheit und lange Lebensdauer machen ihn zur idealen Wahl für Ihre Elektroprojekte. Bestellen Sie jetzt für eine zuverlässige und leistungsstarke Lösung!
