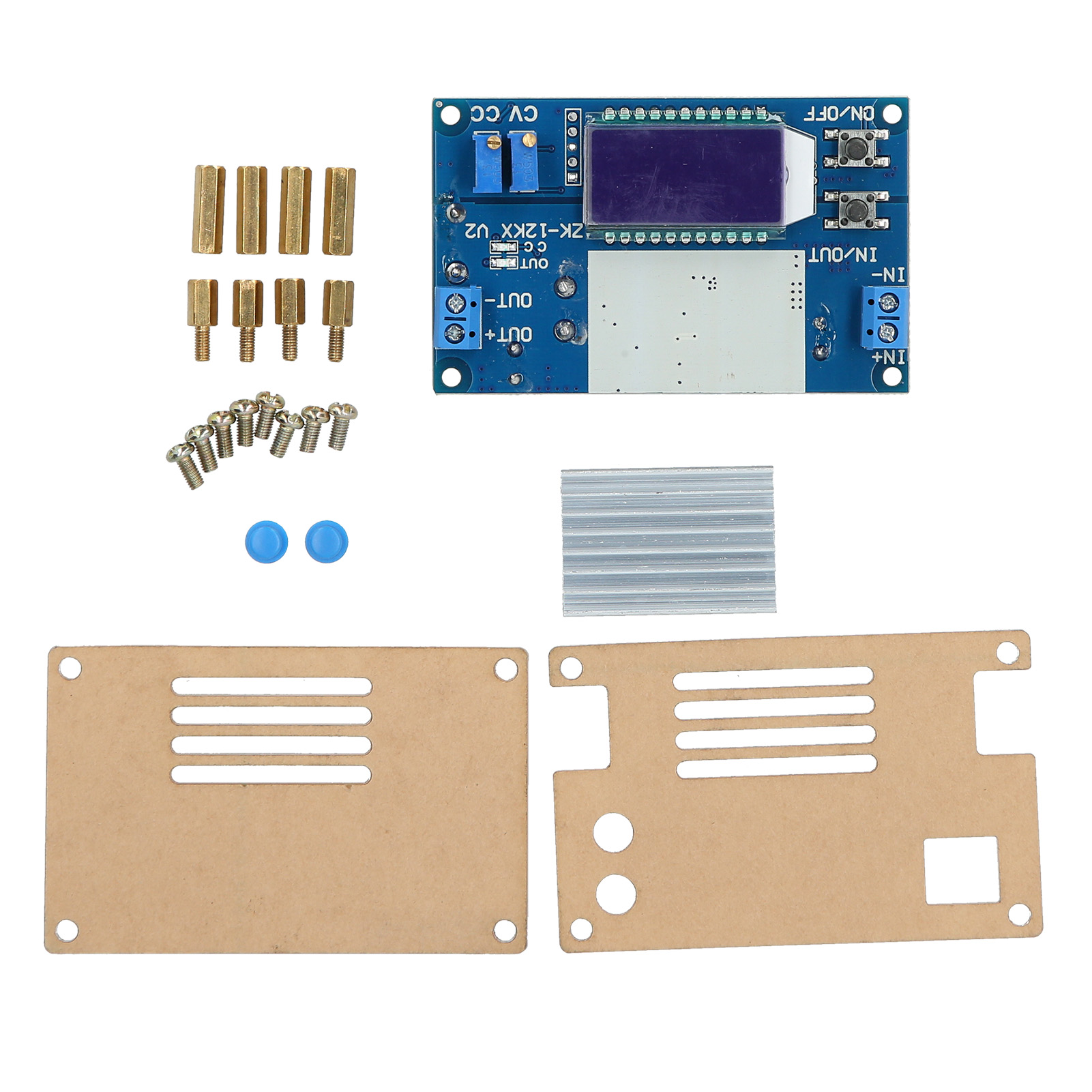

Netzteilmodul, Einstellbarer Spannungsregler, Konstantstrom, Lcd-bildschirm Zk-12kx, Dc, 12 A
EAN 3003332022099
26,99 €
ab 26,99 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt aktualisiert: gestern
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 26,99 € | Gratis | 26,99 € | Zum Shop |
| Merkmale | 1. Das Design ist elegant und hochwertig, mit einem Kristallgehäuse und Tasten mit angenehmer Haptik. 2. Die Tasten steuern das Ein- und Ausschalten des Ausgangs, wobei die Standardeinstellung beim Einschalten auf EIN oder AUS eingestellt werden kann. 3. Das LCD-Display zeigt Eingangs- und Ausgangsspannung, Ausgangsstrom und Ausgangsleistung an. 4. Hohe Sicherheit dank Verpolungsschutz am Eingang; eine falsche Verpolung führt nicht zu Schäden. 5. Hoher Wirkungsgrad von über 95 %, geringe Wärmeentwicklung bei hohen Strömen, frei einstellbare Ausgangsspannung von 1,2–30 V, einstellbarer Konstantstrom von 0–12 A. Geeignet für die Konstantstromansteuerung von Hochleistungs-LEDs, das Laden von Lithium-Akkus usw. Spezifikation: Artikeltyp: Netzteilmodul Modell: ZK-12KX Material: Kunststoff Eingangsspannung: 5,3–32 V (maximal 35 V; die niedrigste Eingangsspannung kann 4 V betragen, um eine Abwärtswandlung zu erreichen, jedoch sind Spannungs- und Strommessung bei Eingangsspannungen unter 5,3 V ungenau) Ausgangsspannung: 1,2–30 V (Eingangsspannung muss höher als Ausgangsspannung sein, die minimale Spannungsdifferenz beträgt 0,8 V) Ausgangsstrom: Maximal 0,2–12 A. Bei einem Strom von über 8 A oder einer Modultemperatur von über 65 °C muss die Wärmeableitung verstärkt werden (Überlast- und Überhitzungsschutz kann nicht gewährleistet werden). Bei einer Ausgangsspannung unter 2 V ist der Konstantstrom nicht aktiv. Ausgangsleistung: Natürliche Wärmeabfuhr 120 W (innerhalb von 8 A), verbesserte Wärmeabfuhr 160 W. Spannungsanzeige: Auflösung: 0,05 V, Bereich: 0–32 V. Stromanzeige: Auflösung: 0,01 A, Bereich: 0–12 A. Wirkungsgrad: ca. 96 %. Betriebsstrom: ca. 25 mA. Sanftanlauf: Ja (kann bei hohem Lastdruck beim Start des Moduls fehlschlagen). Verpolungsschutz am Eingang: Ja. Rückstromschutz am Ausgang: Nicht vorhanden (Bei selbstladenden oder magnetischen Lasten muss eine Rückstromdiode in Reihe zum positiven Ausgang geschaltet werden). Kurzschlussschutz: Ja. Abmessungen (L x B x H): ca. 82 x 52 x 32 mm / 3,2 x 2 x 1,3 Zoll Merkmale: 1. Das Modul verfügt über zwei Tasten: IN/OUT und ON/OFF. Die Taste IN/OUT schaltet zwischen Eingangs- und Ausgangsspannung um. Durch langes Drücken wird zwischen Ausgangsstrom und Ausgangsleistung umgeschaltet. Die Taste ON/OFF schaltet den Ausgang ein oder aus. Durch langes Drücken wird der Standardausgangszustand für das nächste Einschalten auf EIN oder AUS gesetzt. 2. CC ist das Stromeinstellungspotentiometer. Durch Drehen im Uhrzeigersinn wird der eingestellte Strom erhöht. Sobald der Laststrom den eingestellten Wert erreicht, wechselt das Modul in den Konstantstrommodus. Die CC-Konstantstromanzeige (rot) leuchtet auf. Das rechte CV-Potentiometer dient zur Spannungseinstellung. Durch Drehen im Uhrzeigersinn wird die Ausgangsspannung erhöht. Die OUT-Anzeige ist eine Statusanzeige. Sie leuchtet, wenn am Ausgang Spannung anliegt, ansonsten ist sie aus. Bedienung: 1. Verwendung als herkömmlicher Abwärtswandler mit Überstromschutz: (1) Stellen Sie mit dem CV-Konstantspannungspotentiometer die Ausgangsspannung auf den für die Last erforderlichen Wert ein. (2) Drehen Sie zunächst das CC-Stromeinstellpotentiometer gegen den Uhrzeigersinn (CCW) mehr als 20 Umdrehungen bis zum Anschlag. Messen Sie anschließend mit einem Multimeter (10 A oder 20 A) den Ausgangskurzschlussstrom (verbinden Sie dazu die beiden Messleitungen direkt mit dem Ausgangsanschluss). Stellen Sie mit dem CC-Konstantstrompotentiometer im Uhrzeigersinn (CW) den Ausgangsstrom so ein, dass der für die Last erforderliche Überstromschutzwert erreicht wird. (Beispiel: Zeigt das Multimeter 2 A an, beträgt der maximale Strom im Betrieb des Moduls 2 A. Sobald der Strom 2 A erreicht, leuchtet die rote Konstantstromanzeige, andernfalls ist sie aus.) 2. Verwendung als Batterieladegerät: Das Modul ohne Konstantstromfunktion kann nicht zum Laden von Batterien verwendet werden. Aufgrund der großen Spannungsdifferenz zwischen der entladenen Batterie und dem Ladegerät ist der Ladestrom zu hoch und die Batterie kann beschädigt werden. Daher muss die Batterie zu Beginn mit Konstantstrom geladen werden. Beim Laden mit Stromstärke schaltet das Gerät automatisch auf Konstantspannungsladung um, sobald ein bestimmter Ladestand erreicht ist. (1) Ermitteln Sie die Ladeschlussspannung und den Ladestrom des benötigten Akkus. (Bei einem Lithium-Akku mit den Parametern 3,7 V/2200 mAh beträgt die Ladeschlussspannung 4,2 V und der maximale Ladestrom 1C, also 2200 mA.) (2) Messen Sie im Leerlauf die Ausgangsspannung mit einem Multimeter und stellen Sie das Konstantspannungspotentiometer so ein, dass die Ladeschlussspannung erreicht wird. (Stellen Sie die Ausgangsspannung bei einem 3,7-V-Lithium-Akku auf 4,2 V ein.) (3) Drehen Sie das Konstantstrompotentiometer zunächst 20 Umdrehungen gegen den Uhrzeigersinn bis zum Anschlag. Messen Sie anschließend mit einem Multimeter den Kurzschlussstrom am Ausgang (10 A oder 20 A Messbereich; verbinden Sie die beide |
