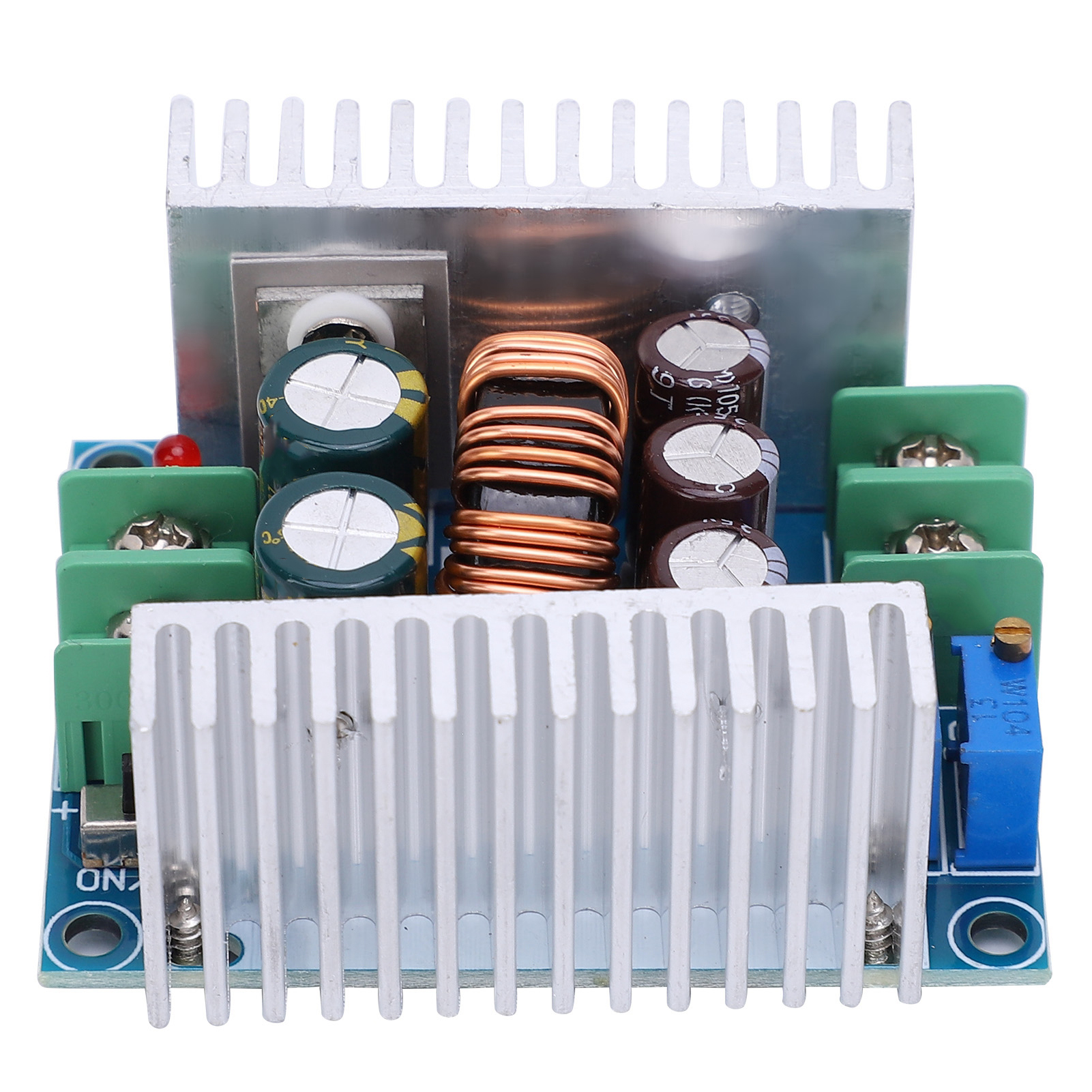

Netzteilmodul Mit Konstantspannung Und Einstellbarem Strom Für Hochleistungs-led-treiber, Dc 20a 300w

1. Der Abwärtswandler verfügt über einen weiten Eingangsspannungsbereich von 6 V bis 40 V und ermöglicht die präzise Einstellung von Ausgangsspannung und -strom. 2. Bei einem Strom von 20 A wandelt er 96 V in 12 V um, was einem Wirkungsgrad von bis zu 96 % entspricht. 3. Dank des Dual-MOSFET-Designs mit 75 V/80 A Hochstrom-MOSFETs und hochfrequenten Elektrolytkondensatoren mit niedrigem Widerstand an Ein- und Ausgang bietet er geringe Restwelligkeit und einen stabilen Ausgang. 4. Die 30-A-Schraubklemmen erleichtern die Verdrahtung, und das Abwärtswandlermodul verfügt über zwei Kühlkörper zur Verbesserung der Wärmeableitung. 5. Bei großen Unterschieden zwischen Eingangs- und Ausgangsspannung reduzieren Sie bitte Leistung und Strom. Produkttyp: Netzteilmodul. Einführung in die Synchrongleichrichtung: Die Synchrongleichrichtung ist eine neue Technologie, die spezielle Leistungs-MOSFETs mit extrem niedrigem Durchlasswiderstand anstelle von Gleichrichterdioden verwendet, um die Gleichrichtungsverluste zu reduzieren. Es kann die Effizienz des DC/DC-Wandlers erheblich verbessern und es tritt keine durch die Schottky-Barriere verursachte Totzone auf. Der Leistungs-MOSFET ist ein spannungsgesteuertes Bauelement mit einer linearen Strom-Spannungs-Kennlinie im eingeschalteten Zustand. Bei Verwendung eines Leistungs-MOSFETs als Gleichrichter muss die Gate-Spannung mit der Phase der gleichgerichteten Spannung synchronisiert sein, um die Gleichrichtung zu gewährleisten. Daher spricht man von Synchrongleichrichtung. Die Synchrongleichrichtungstechnologie reduziert die Gleichrichtungsverluste am Ausgang des Schaltnetzteils erheblich, wodurch der Wirkungsgrad verbessert und die Erwärmung des Netzteils selbst verringert wird. Modulparameter: Modultyp: Synchrongleichrichter, nicht isoliertes Abwärtswandlermodul mit Konstantstrom- und Konstantspannungsregelung, CC/CV-Lademodul. Anwendungsbereich: Konstantstromansteuerung für Hochleistungs-LEDs, Laden von Lithium-Batterien (einschließlich ferroelektrischer), Laden von 4-V-, 6-V-, 12-V-, 14-V- und 24-V-Batterien, Laden von Nickel-Cadmium-Nickel-Metallhydrid-Akkus (Akkupacks), Solarmodule, Windgeneratoren. Eingangsspannung: DC 6–40 V. Ausgangsspannung: Stufenlos einstellbar (1,2–35 V DC), dauerhaft unter 32 V (geeignet für Anwendungen, bei denen die Eingangsspannung höher als die Ausgangsspannung ist und nicht erhöht werden kann). Ausgangsstrom: Maximal 20 A, dauerhaft unter 15 A (bei einer Temperatur des Leistungstransistors über 65 °C ist ein Lüfter zur Wärmeabfuhr erforderlich; bei hohen Ausgangsspannungen ist eine Stromreduzierung vorzunehmen). Strombegrenzungsbereich: 0,2–20 A (geregelt), bei einer Temperatur über 65 °C ist ein Lüfter erforderlich. Minimale Druckdifferenz: 3 V; Arbeitsfrequenz: 150 kHz; Umwandlungseffizienz: Bis zu ca. 96 % (abhängig von Druckdifferenz und Einsatzumgebung); Ausgangswelligkeit: ca. 50 mV (rauschfrei); Bandbreite: 20 MHz (nur als Referenzwert); gemessen bei 24 V Eingangsspannung; Betriebstemperatur: -10 °C bis +75 °C (Bitte beachten Sie die Temperatur der Leistungsröhre im Betrieb. Bei zu hoher Temperatur muss die Wärmeableitung verbessert oder die Leistung reduziert werden.); Potentiometer-Einstellrichtung: Im Uhrzeigersinn (erhöhen), gegen den Uhrzeigersinn (verringern); Ausgangskurzschlussschutz: Ja (sofortiger Schutz), Konstantstrom (der eingestellte Konstantstromwert darf nicht dauerhaft kurzgeschlossen werden); Verpolungsschutz am Eingang: Nicht vorhanden; Rückflussverhinderung am Ausgang: Nicht vorhanden; für selbstladende oder induktive Lasten ist eine zusätzliche 2-polige Röhre erforderlich! Anschlussart: Klemmenblock. Methode zur Einstellung des Ausgangsstroms: 1. Stellen Sie die Ausgangsspannung mit dem CV-Potentiometer entsprechend Ihren Lastanforderungen auf den gewünschten Wert ein. 2. Drehen Sie das CC-Potentiometer ca. 30 Umdrehungen gegen den Uhrzeigersinn (d. h. stellen Sie den Ausgangsstrom auf das Minimum ein), schließen Sie die LED an und stellen Sie den Strom mit dem CC-Potentiometer auf den gewünschten Wert ein. Zum Laden eines Akkus schließen Sie diesen nach dem Entladen an den Ausgang an und stellen Sie den Strom mit dem CC-Potentiometer auf den gewünschten Wert ein. (Zum Laden muss der Akku entladen sein, da er mehr Energie enthält. Je mehr Energie vorhanden ist, desto geringer ist der Ladestrom.) Verdrahtungshinweise: OUT+: Ausgang positiv; OUT-: Ausgang negativ; +IN: Eingang positiv; -IN: Negativer Wert; CV: Ausgangsspannungsregelung; CC: Ausgangsstromregelung; EN: Aktivierung (Ausgang bei niedrigem Pegel ausschalten, bei hohem Pegel pausieren). Bei geerdeten Ein- und Ausgängen liefert CV im Leerlauf eine konstante Spannung und CC einen konstanten Strom. Lieferumfang: 1 x Netzteilmodul
