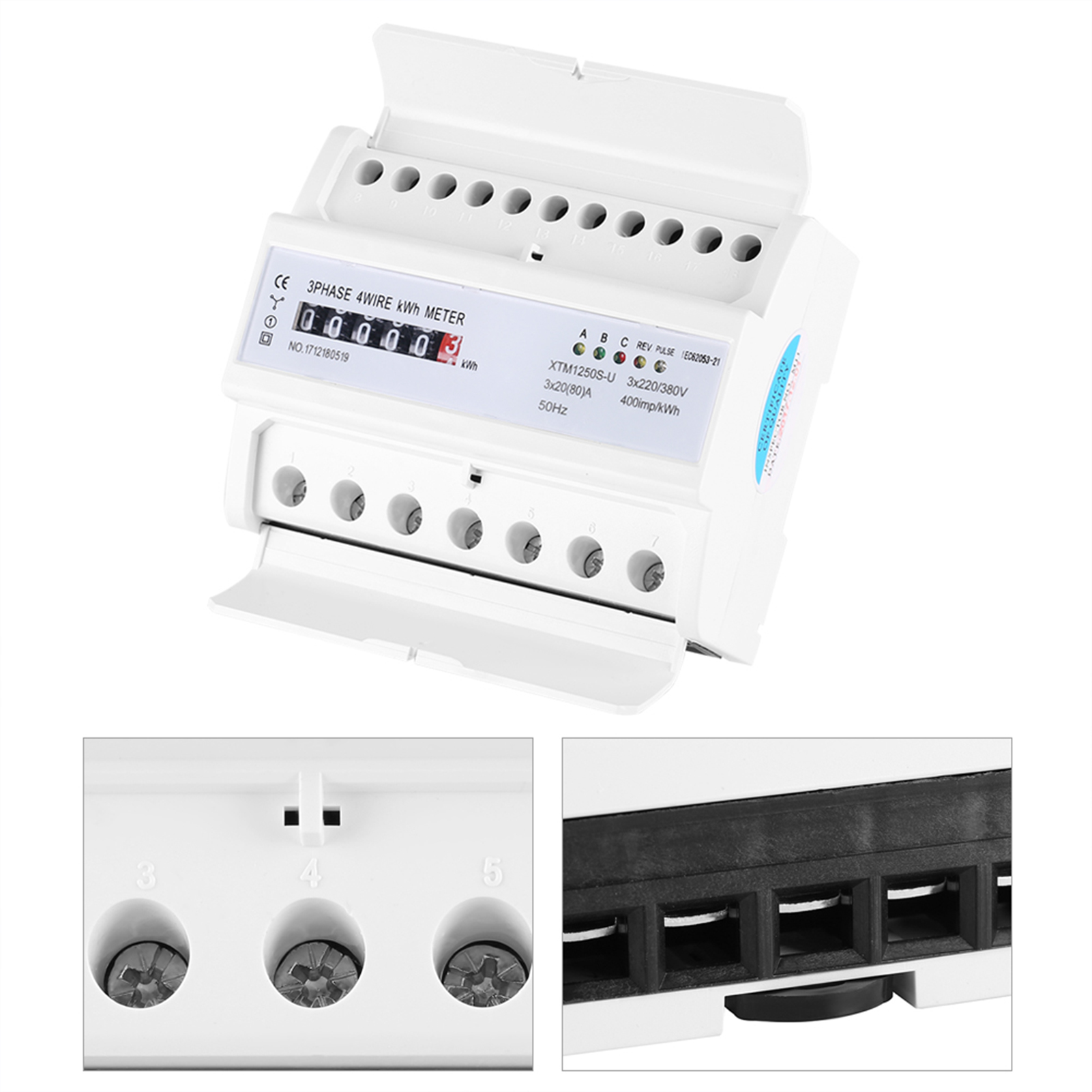

Neuer 7p Xtm1250s-u Drehstromzähler, 20 A

Willkommen in unserem Shop! Dieser Drehstromzähler misst präzise den Wirkenergieverbrauch in 50-Hz-Wechselstromnetzen. Er eignet sich ideal für die Festinstallation in Innenräumen und zeigt den Verbrauch direkt und zuverlässig auf einem 6-stelligen Digitaldisplay an. Das Produkt entspricht den nationalen Normen GB/T17215.321-2008 und IEC62053-21 und garantiert somit Genauigkeitsklasse 1 für zuverlässige Energiemessungen. **Hauptmerkmale:** - Komfortables Ablesen, hohe Zuverlässigkeit, kompakte Bauweise, geringes Gewicht, ansprechendes Design und fortschrittliche Technologie. - Einfache und sichere Montage auf einer Standard-35-mm-DIN-Schiene. - Geeignet für den Innenbereich mit einem Betriebstemperaturbereich von -25 °C bis +55 °C und einer maximalen relativen Luftfeuchtigkeit von 95 % (frei von korrosiven Gasen, Staub, Schimmel, Salznebel, Kondenswasser und Insekten). - Hervorragende Störfestigkeit, geringer Stromverbrauch, hohe Genauigkeit, hohe Überlastfähigkeit, erhöhte Stabilität, Diebstahlschutz und lange Lebensdauer. **Technische Daten:** - Norm: IEC62053-21 - Anzeige: 6-stellig - Farbe: Weiß - Spannung: 3 x 220/380 V - Strom: 3 x 20 (80 A) - Frequenz: 50 Hz - Impulskonstante: 400 Impulse/kWh - Betriebsfeuchtigkeit: ≤95 % - Betriebstemperatur: -25 °C bis +55 °C - Abmessungen: ca. 12 x 10 x 6,5 cm (4,72 x 3,93 x 2,55 Zoll) - Gewicht: 519 g **Lieferumfang:** - 1 x Dreiphasen-Energiezähler **Installations- und Bedienungsanleitung:** 1. Die Installation muss von einem erfahrenen Elektriker oder qualifizierten Fachmann nach sorgfältigem Lesen der Bedienungsanleitung durchgeführt werden. 2. Installieren Sie den Zähler an einem trockenen, gut belüfteten Ort im Innenbereich auf einer Standard-DIN-Schiene (35 mm). Befestigen Sie die Grundplatte sicher an einer feuerfesten, vibrationsfreien Wand. 3. Verwenden Sie ein Schutzgehäuse, wenn die Umgebung Verschmutzungs- oder Beschädigungsgefahr birgt. 4. Befolgen Sie den mitgelieferten Verdrahtungsplan. Es wird empfohlen, Litzenkabel aus Kupfer zu verwenden, um Fehlfunktionen oder ein Durchbrennen des Zählers zu vermeiden. 5. Nach korrektem Anschluss an das Netz leuchtet die Betriebsanzeige auf. 6. In blitzgefährdeten Gebieten sind Blitzschutzmaßnahmen zu treffen, um Schäden am Zähler zu vermeiden. 7. Die Belastbarkeit des Zählers liegt zwischen 0,05 lb und Imax (direkter Anschluss) bzw. zwischen 0,02 lb und Imax (über Transformator). Eine Überschreitung dieses Bereichs kann zu ungenauen Messungen oder zum Durchbrennen der Stromspule führen. 8. Bei Verwendung des Zählers mit einem Transformator multiplizieren Sie den Messwert mit dem Übersetzungsverhältnis des Transformators, um den tatsächlichen Verbrauch zu ermitteln. 9. Datenanzeige: 6-stellig. 10. Betriebsanzeigen: Die LEDs A, B und C zeigen normalen Drehstrombetrieb an; bei Ausfall einer Phase erlischt die entsprechende LED. 11. Impulsanzeige: Leuchtet ca. 80 ms lang, wenn ein Abtastsignal erkannt wird. 12. Anzeige für umgekehrte Stromrichtung: Leuchtet auf, wenn Strom in die entgegengesetzte Richtung verbraucht wird. **Messverfahren:** Das Messgerät ist mit einem optoelektronisch gekoppelten Leistungsimpuls-Testausgang im Klemmenblock ausgestattet. Schließen Sie das Messgerät an +5 VDC an Klemme 17 (Pluspol) und die Signalleitung an Klemme 18 (Minuspol) an. **Hinweis:** Bitte beachten Sie, dass neue und ältere Modelle dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
