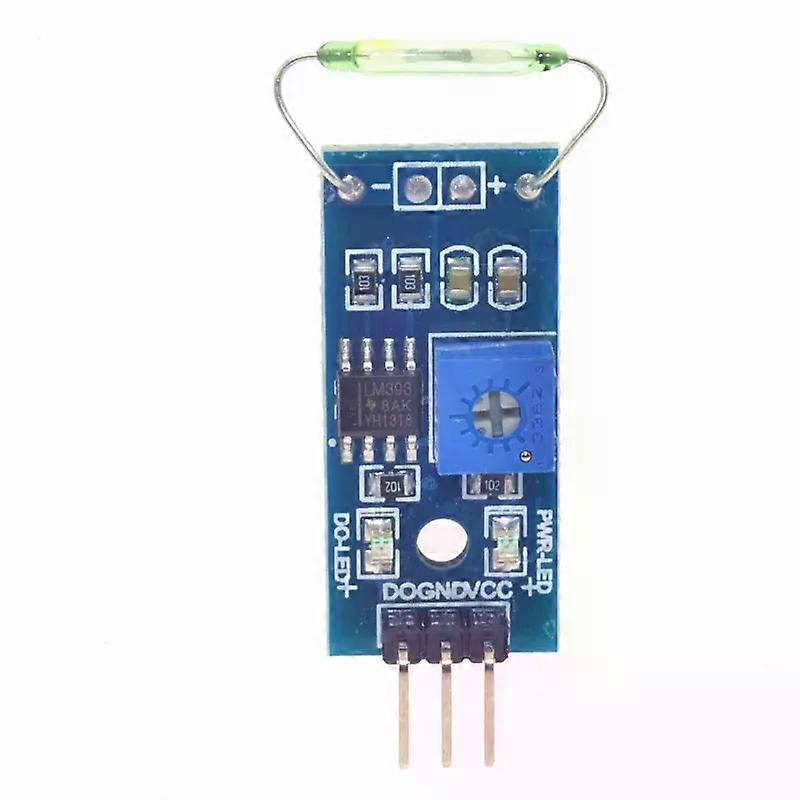

Neues Reed-sensor-modul, Magnetron-modul, Reed-schalter (magswitch) Für Arduino

Neues Reed-Sensor-Modul, Magnetron-Modul, Reed-Schalter MagSwitch für Arduino Reed-Sensor-Modul, Magnetron-Modul, Reed-Schalter MagSwitch für Arduino Modulmerkmale: 1. Importierter, normalerweise offener Reed-Kontakt 2. Saubere Komparator-Ausgangssignale, gute Wellenform, Ansteuerleistung über 15 mA. 3. Betriebsspannung: 3,3 V–5 V 4. Ausgang: Digitaler Schaltausgang (0 und 1) 5. Befestigungsbohrung für einfache Installation 6. Kleine Leiterplattengröße: 3,2 cm x 1,4 cm 7. Verwendung eines Weitbereichs-Komparators LM393 Anleitung Ein Reed-Kontakt (auch Trocken-Reed-Kontakt genannt) ist ein passives elektronisches Schaltkontaktelement mit einfacher Struktur, geringer Größe und einfacher Ansteuerung. Das Gehäuse besteht in der Regel aus einem versiegelten Glasröhrchen, in dem zwei flexible Eisen-Reed-Kontakte (auch Metallrhodium genannt) mit Edelgasfüllung installiert sind. Normalerweise sind zwei aus speziellem Material gefertigte Glasröhrchen mit Reed-Kontakten voneinander getrennt. Befindet sich ein magnetisches Material in der Nähe des Glasröhrchens, werden die beiden Reed-Kontakte durch die Einwirkung von Magnetfeldlinien magnetisiert und ziehen sich an. Dadurch wird ein Stromkreis geschlossen und die Kommunikation zwischen den verbundenen Knoten hergestellt. Nach dem Wegfall des äußeren Magnetfelds trennen sich die beiden Reed-Kontakte aufgrund ihrer Elastizität wieder, und die Verbindung wird unterbrochen. Daher kann der Reed-Kontakt als Signalgeber zur Steuerung von Schaltgeräten mit Magnetfeldlinien verwendet werden und dient als Sensor für Zähl-, Abstands- und andere Messungen (in Sicherheitssystemen hauptsächlich für Türsensoren und Fenstersensoren). Er findet aber auch in einer Vielzahl von Kommunikationsgeräten breite Anwendung. In der Praxis steuert üblicherweise ein Permanentmagnet die beiden Metallplatten, die ein- oder ausgeschaltet werden. Dieses System ist auch als „Magnetron“ bekannt. Schaltplan: Quellcode: Arduino-Testprogramm für DO-Verbindung (Beispiel): Arduino-Testprogramm für DO-Verbindung (Beispiel): int Led = 13; // LED-Schnittstelle definieren int buttonpin = 3; // Reed-Sensor-Schnittstelle definieren int val. // Digitale Variable val definieren void setup() { PinMode(Led, OUTPUT); // LED als Ausgabeschnittstelle definieren PinMode(buttonpin, INPUT); // Reed-Sensor als Eingabeschnittstelle definieren } void loop() { Val = digitalRead(buttonpin); // Wert der digitalen Schnittstelle 3 zuweisen, lesen Sie den Wert Wenn (Wert == LOW) // Wenn der Reed-Sensor ein Signal empfängt, leuchtet die LED { DigitalWrite(LED, HIGH); } Sonst { DigitalWrite(LED, LOW); } } } Wenn (RI) { Datum = SBUF; // Mikrocontroller empfängt das Datum SBUF = Datum; // Mikrocontroller sendet das Datum RI = 0; } } }
