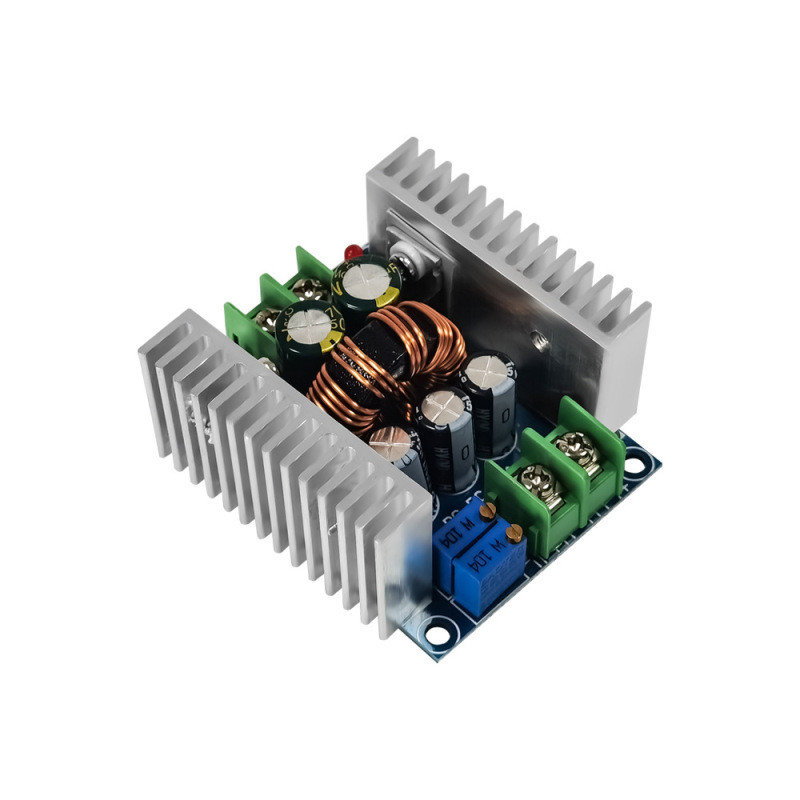

Nicht-isoliertes, Synchron Gleichgerichtetes Abwärts-konstantspannungs- Und Konstantstromwandlermodul (6–40 V Dc Auf 1,2–35 V Dc) Mit Einstellbarer Konstantspannung Und Konstantstromstärke Zum Laden V

Leitung. Bei der Verwendung von Leistungs-MOSFETs als Gleichrichter muss die Gate-Spannung mit der Phase der gleichgerichteten Spannung synchronisiert werden, damit die Gleichrichtungsfunktion vollständig ist; dies wird als synchrone Gleichrichtung bezeichnet. Die Synchrongleichrichtungstechnologie reduziert die Gleichrichtungsverluste am Ausgang des Schaltnetzteils erheblich und verbessert so den Wirkungsgrad und die Wärmeentwicklung. Spezifikationen: Name: Abwärtswandlermodul Eingangsspannung: 6–40 V DC Ausgangsspannung: Stufenlos einstellbar (1,2–35 V DC), unter 32 V für längere Zeiträume (bei Anwendungen, bei denen die Eingangsspannung höher als die Ausgangsspannung ist, kann sie nicht erhöht werden) Ausgangsstrom: Maximal 20 A, maximal 15 A für längere Zeiträume (wenn die Temperatur des Leistungstransistors 65 °C überschreitet, fügen Sie einen Lüfter zur Wärmeabfuhr hinzu; reduzieren Sie den Ausgangsstrom bei hohen Spannungen) Strombegrenzungsbereich: 0,2–20 A (einstellbar); Wenn die Modultemperatur 65 °C überschreitet, fügen Sie einen Lüfter hinzu. Minimale Spannungsdifferenz: 3 V Betriebsfrequenz: 150 kHz Umwandlungswirkungsgrad: Bis zu ca. 96 % abhängig von Differenzdruck und Umgebungsbedingungen Ausgangswelligkeit: Ca. 50 mV (ohne Rauschen) über eine Bandbreite von 20 MHz (nur als Referenzwert), gemessene Eingangsspannung: 24 V (Betriebstemperatur: -10 °C bis 75 °C) (Bitte überwachen Sie die Temperatur des Leistungstransistors während des Betriebs; verbessern Sie die Wärmeableitung oder reduzieren Sie die Nutzung, wenn die Temperatur zu hoch wird.) Drehrichtung des Potentiometers: Im Uhrzeigersinn (erhöhen), gegen den Uhrzeigersinn (verringern) Ausgangsschutz gegen Kurzschluss: Sofortiger Schutz gegen länger andauernde Kurzschlüsse (der Konstantstromwert darf nicht überschritten werden). (aufrecht) Verdrahtung: Klemmenblock /> Gehäuseabmessungen: 60 × 53 × 30 mm / 2,36 × 2,09 × 1,18 Zoll Gehäusegewicht: 85 g / 2,30 oz Packungsinhalt: 1 Abwärtswandler
