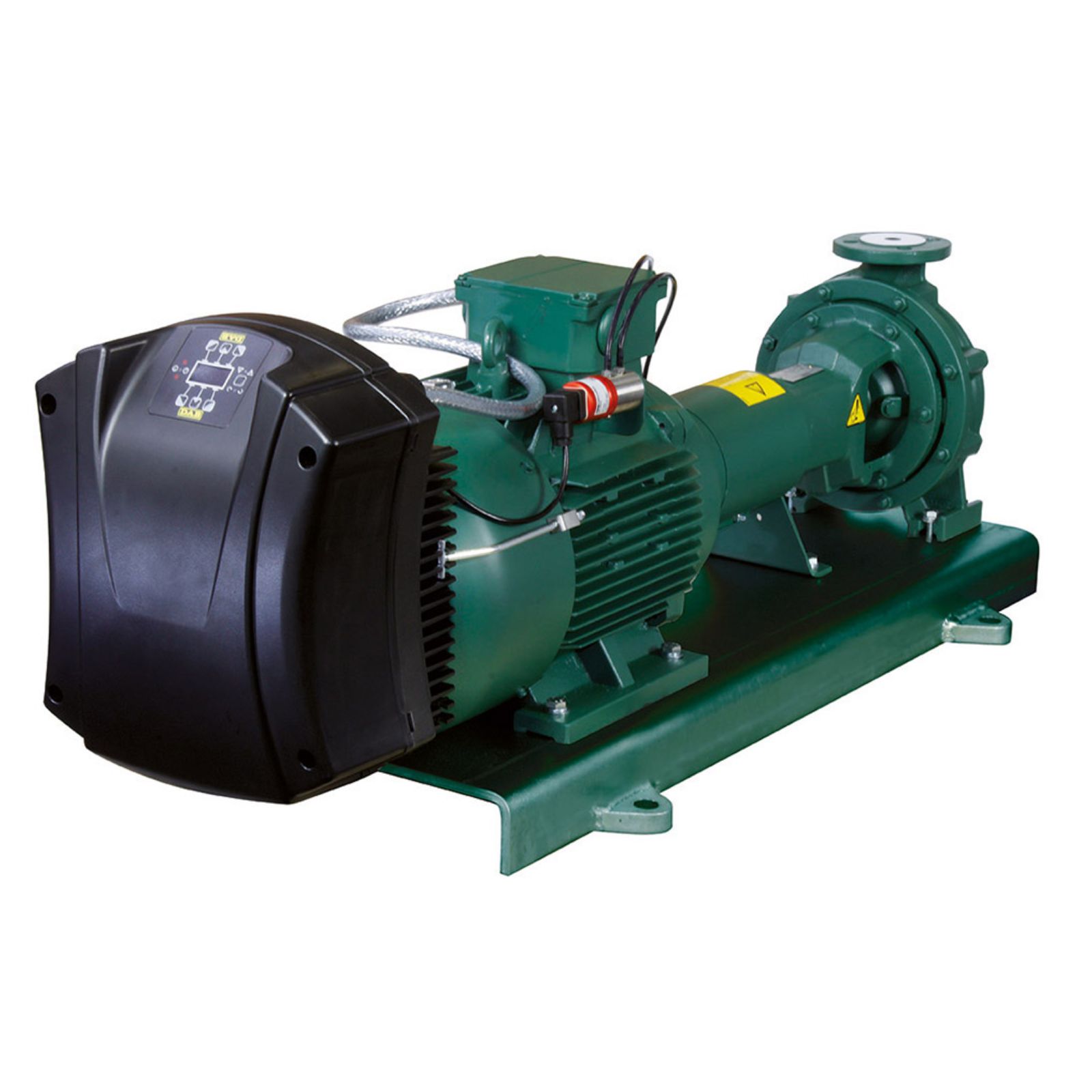

Normpumpe Mit Frequenzumrichter Mce-c 7,5 Kw, 2900 U/min, Dn65/dn40 – Dab Kdne 40-160/161

Die KDNE 40-160 DAB ist eine einstufige, genormte Kreiselpumpe gemäß der Norm EN 733, die mit einem integrierten DAB MCE-C-Frequenzumrichter zur elektronischen Regelung bei konstantem Differenzdruck ausgestattet ist. Der 7,5-kW-2-Pol-Motor (2900 U/min) wird mit 400 V Drehstrom der Energieeffizienzklasse IE3 betrieben, ist auf einem Sockel mit elastischer Kupplung montiert und verfügt über einen Saugflansch DN65 sowie einen Druckflansch DN40. Der Umrichter MCE-C hält den Differenzdruck des Kreislaufs konstant – mit serienmäßigem Sensor – und moduliert den Durchfluss entsprechend den tatsächlich geöffneten Verbrauchern. Dies ist die Lösung für die Umwälzung mit variablem Durchfluss in Heizungs-, Klima- und Kälteanlagen, mit geringerem Energieverbrauch im Vergleich zur Regelung mit fester Drehzahl. Der hydraulische Teil entspricht der Norm EN 733: Spiralgehäuse und dynamisch ausgewuchtetes Laufrad aus Gusseisen, Welle aus Edelstahl und Gleitringdichtung gemäß DIN 24960. Die Normkonformität gewährleistet Maß- und Ersatzteilkompatibilität. Technische Merkmale: Typ: genormte Kreiselpumpe mit integriertem DAB MCE-C-Frequenzumrichter Maßkonformität: Norm EN 733 (ehemals DIN 24255) Regelung: konstanter Differenzdruck Drucksensor serienmäßig Stromversorgung: dreiphasig 3~400 V, 50/60 Hz Nennleistung P2 des Motors: 7,5 kW Nenndrehzahl: 2-polig (2900 U/min) Motorwirkungsgradklasse: IE3 Ansaugflansch: DN65 Druckflansch: DN40 Laufrad und Spiralgehäuse aus Gusseisen (EN 733), Flansche PN 16 nach DIN 2533 Welle aus Edelstahl auf lebensdauergeschmierten Kugellagern Normierte Gleitringdichtung nach DIN 24960 (Kohle/Siliziumkarbid, OR EPDM) Flüssigkeitstemperatur: von -10 °C bis +140 °C; max. Druck 16 bar (10 bar bei DN 200) Schutzart: IP55; Isolationsklasse F Montage auf Sockel mit elastischer Kupplung Vorteile: Integrierter DAB MCE-C-Frequenzumrichter: automatische Regelung bei konstantem Differenzdruck Energieverbrauch proportional zum erforderlichen Durchfluss, wodurch erhebliche Energieeinsparungen erzielt werden Serienmäßiger Drucksensor: Anlage betriebsbereit, keine zusätzlichen Komponenten erforderlich Sanftes Anlaufen und Abschalten ohne Druckstöße Normierte Basis nach EN 733: Standard-Ersatzteile Leicht beschaffbare Gleitringdichtung nach DIN 24960 Anwendungen: Warmwasserzirkulation für die Heizung und Kaltwasserzirkulation für Klimatisierung und Kühlung. Der Frequenzumrichter MCE-C hält den Differenzdruck im Kreislauf konstant, indem er die Fördermenge an die tatsächlich geöffneten Verbraucher anpasst und den Verbrauch in Netzwerken mit variabler Fördermenge reduziert. In dieser Konfiguration priorisiert die 2-polige Ausführung die Förderhöhe; dank des Inverters arbeitet die Pumpe stets am effizientesten Punkt für den Anlagenbedarf. Der Arbeitsbereich und der Betriebspunkt sind anhand der Auswahltabelle zu überprüfen. Preis ohne Gegenflansch.
