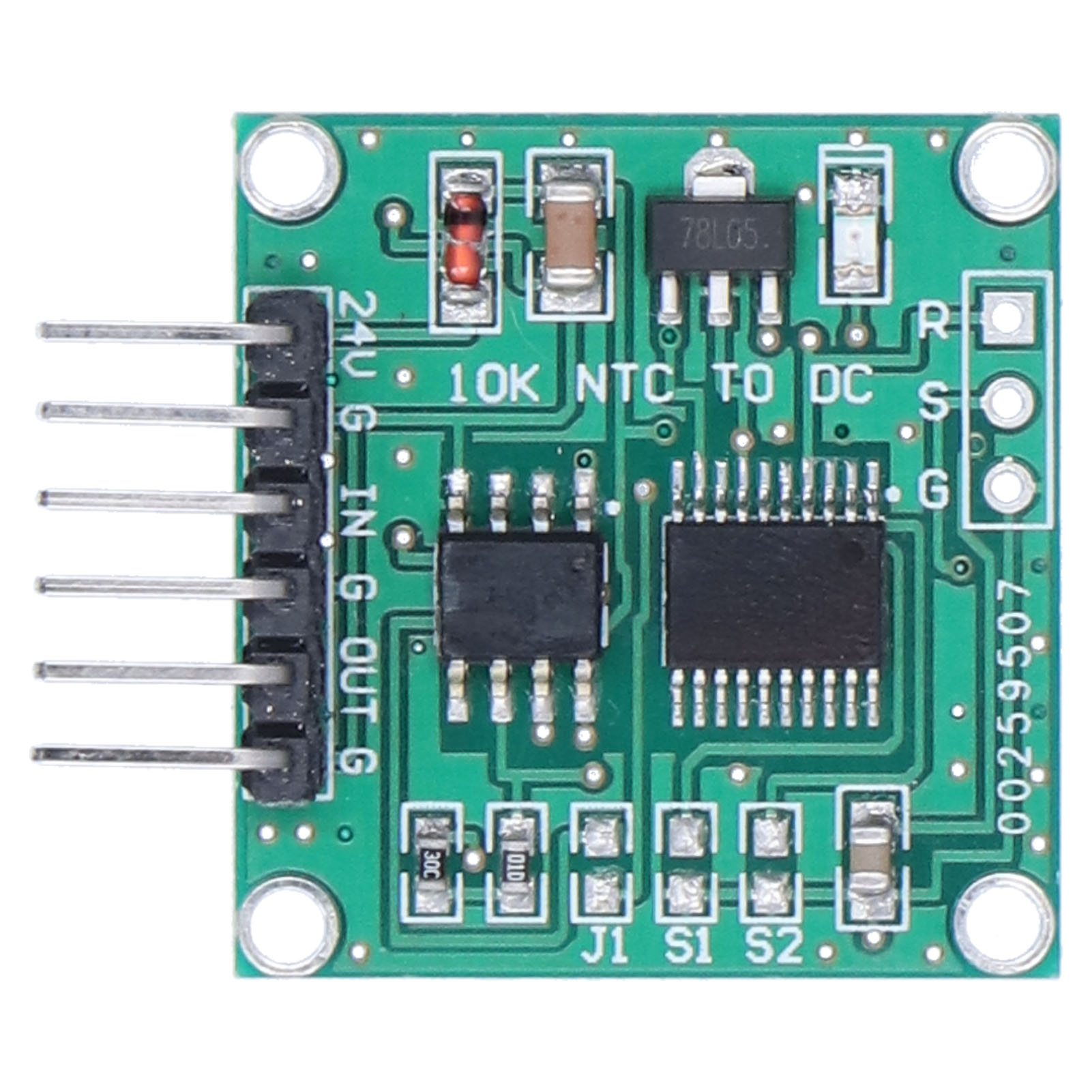

Ntc-spannungswandlermodul Mit Linearer Umwandlung Vom Thermistor Zum Spannungs-/temperaturtransmitter Zur Umwandlung

1. Das Spannungswandlermodul bietet ein breites Anwendungsspektrum und eignet sich für Geräte zur Datenerfassung und -steuerung aus der Ferne. 2. Dieses Spannungswandlermodul ist kompakt und leicht zu transportieren; es passt sogar in eine Tasche. 3. Der Betriebstemperaturbereich des Thermistor-Spannungswandlermoduls liegt zwischen -40 °C und +150 °C. 4. Die Spannungswandlerkomponenten sind aus Leiterplattenmaterial gefertigt, was eine hohe Dichte ermöglicht und die Montage und Prüfung vereinfacht. 5. Der Eingangsspannungsbereich des Wandlermoduls liegt zwischen 9 V und 24 V; der Ausgangsspannungsbereich liegt zwischen 0 V und 5 V oder 0 V und 10 V. Produkttyp: Spannungswandlermodul. Material: Leiterplatte (PCB). Modell: 10 kΩ NTC-Modul. Parameter: Betriebsspannung: 9 V bis 24 V. Eingangswiderstand: 10 kΩ NTC (β-Wert 3435 kΩ). Ausgangsspannung: 0,00 V bis 5,00 V / 0,00 V bis 10,00 V. Ausgangsmodus: Lötpad-Anschluss auf der Leiterplatte: Offener Stromkreis (Ausgang 0,00 V bis 5,00 V); Kurzschluss (Ausgang 0,00 V bis 10,00 V). Standardmäßig ist der offene Stromkreis eingestellt. Abmessungen: 26 mm (Länge) x 23 mm (Breite) x 10 mm (Höhe). 24 V: Pluspol (9 V bis 24 V). G: Masse. In: Pluspol des Thermowiderstands. G: Minuspol des Thermowiderstands. Ausgang: Signalausgang (0,00 V bis 5,00 V / 0,00 V bis 10,00 V). G: Masseanschluss. Auflösung (0,00 V bis 5,00 V): 0,0263157 V/°C (Volt/Calcium). Ausgangsauflösung (0,00 V bis 10,00 V): 0,0526315 V/°C (Volt/Kal.). 1 Spannungswandlermodul.
