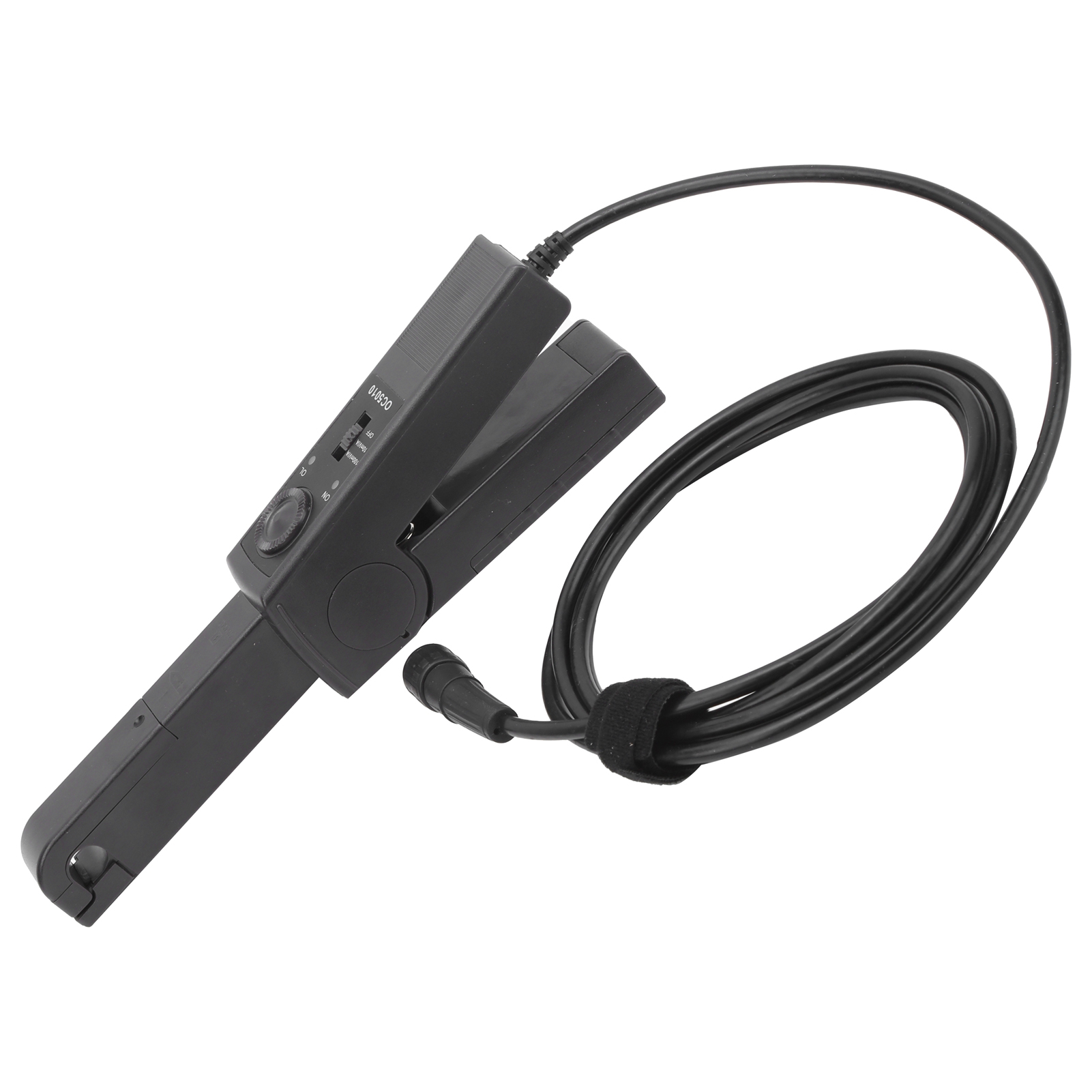

Oc5010 Ac/dc 50ma-100a Stromzange Dc-100khz Für Bnc 1mω 100pf Tester

1. Stromzange mit Messbereich 100 mV/A und 10 mV/A bei geringer Messgenauigkeit. 2. Kein Trennen des Stromkreises erforderlich – lästige Frequenzmessung entfällt. 3. Die Stromzange ist mit allen Messgeräten mit BNC-Anschluss und einer Impedanz von 1 MΩ und 6,5 V leuchtet die LED grün. Überlastanzeige: Die rote LED signalisiert einen zu hohen Messstrom; der Messbereich muss angepasst werden. Maximaler Einführdurchmesser: 11,8 mm. Ausgang: 2 m Koaxialkabel, Anschluss mit isolierter BNC-Buchse. Betriebstemperatur: 0-50 °C. Lagerfeuchtigkeit: -3-80 °C. Relative Luftfeuchtigkeit im Betrieb: 10-30 °C: 85 ± 5 % rF (nicht kondensierend); 40-50 °C: 45 ± 5 % rF (nicht kondensierend). Betriebshöhe: 0-2000 m. 0-6561,7 ft Gebrauchsanweisung: 1. Legen Sie die Batterie ein (dieses Produkt enthält keine Batterie), um die Strommesszange zu starten, und stellen Sie den Schalter auf 100 mV/A. 2. Prüfen Sie, ob die grüne Batterieanzeige leuchtet (EIN = an, OL = aus). 3. Schließen Sie die Strommesszange an den Leiter an. 4. Wenn die Strommesszange geschlossen ist, aber kein Leiter angeschlossen ist, wählen Sie die höchste Empfindlichkeit am Oszilloskop (z. B. 1 mV/cm, Strommesszange 100 mV/A). 5. Wenn die Strommesszange geschlossen ist und kein Leiter angeschlossen ist, wählen Sie die höchste Empfindlichkeit am Oszilloskop und an der Strommesszange (z. B. 1 mV/cm) und betätigen Sie die Nullpunktkorrektur. Dadurch wird die Phase des Oszilloskops zurückgesetzt, sodass es die aktuelle Messposition erfassen kann. 6. Wählen Sie Stromzange und Oszilloskop zur Empfindlichkeitsprüfung. 7. Wählen Sie die geeignetste Methode zum Anschluss der Stromzange an das Oszilloskop. 8. Die Stromzange klemmt den zu messenden Leiter ein und startet die Messung. 1 x Clip-On-Stromsonde, 1 x Bedienungsanleitung
