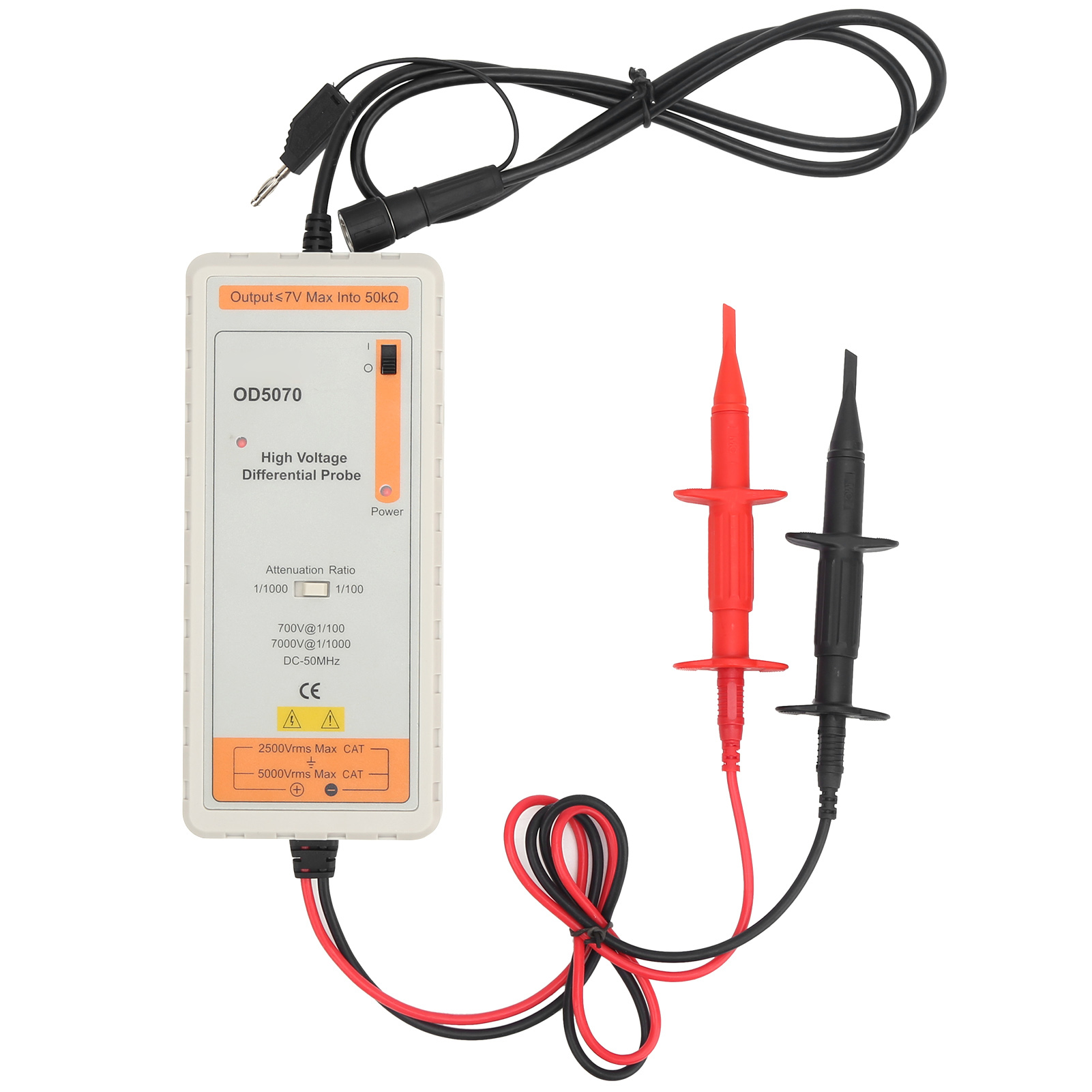

Od5070 50 Mhz Aktive Hochspannungs-differenzialtastspitze 7000 V Oszilloskop-tastspitze Zubehör Eu-stecker 100–240 V

1. Dank der standardmäßigen BNC-Anschlüsse ist das Oszilloskop mit vielen gängigen Oszilloskopen kompatibel. 2. Differenzsignale, d. h. nicht geerdete Mehrkanalsignale, können direkt gemessen werden, ohne dass eine Beschädigung des Prüflings oder des Messsystems befürchtet wird. 3. Die hohe ohmsche Isolation zwischen Oszilloskop und Prüfling minimiert das Risiko eines Stromschlags. 4. Die Betriebsfrequenz des Oszilloskops beträgt bis zu 50 MHz und eignet sich daher für Leistungsmessungen, Forschung und Entwicklung, Wartung usw. 5. Die Dämpfungswerte liegen zwischen 100 und 1000 und ermöglichen die Messung aktiver Hochspannungsdifferenzsignale. Produkttyp: Aktive Hochspannungs-Differenzialsonde Material: ABS Bandbreite: DC 50 MHz Dämpfung: (Spitze) ≤ 700 V für X100 (ca. 240 V RMS) ≤ 7000 V für 10 MΩ/2 pF Ausgangsspannung: ≤ 7 V Ausgangsimpedanz: 50 Ω Anstiegszeit: 7 ns Maximale Leistungsaufnahme: 150 mA (0,9 W) Eingangsspannung: AC 100–240 V Betriebstemperatur und -feuchtigkeit: 0 °C–50 °C, 10–85 % rF Lagertemperatur: -30 °C–70 °C, 10–90 % rF Anwendung: 1. Schließen Sie das Oszilloskop an den Ausgang an. 2. Schließen Sie die Hochspannungs-Differenzialsonde an. 3. Stellen Sie zuerst den Vertikalschalter des Oszilloskops ein (Dämpfung und Vertikalschalter am Oszilloskop einstellen). (an die gleiche Position) 4. Messung 1 x Aktive Hochspannungsdifferenzialsonde 1 x Netzkabel 1 x Handbuch
