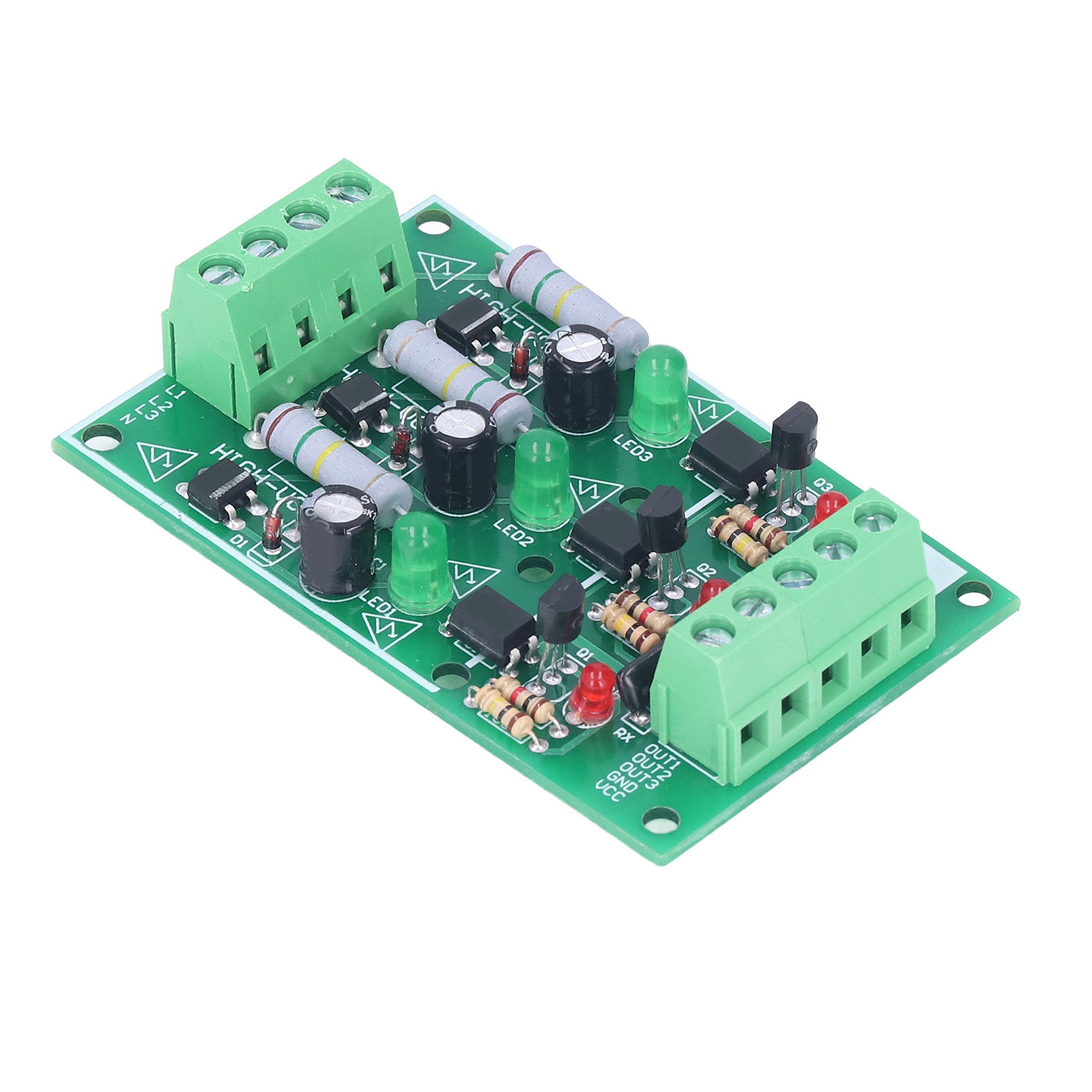

Optokoppler-isolationsmodul, 3-kanal-fotoelektrisch Isolierte 220-v-wechselspannungserkennungsplatine

1. Stromversorgung: Der TTL-Ausgangspegel kann von einem Mikrocontroller erfasst werden. Die Stromversorgung kann 3–5 V betragen oder an den 24-V-Pegel einer SPS angeschlossen werden. 2.Einfacher Anschluss: Beim Anschluss an den SPS-Eingang wird der COM-Anschluss der SPS mit dem 24-V-Eingang der Stromversorgung und der Signalausgang OUT dieser Platine verbunden. GND auf der Optokopplerplatine wird mit dem Minuspol der Stromversorgung verbunden. 3.Drei Anschlussmöglichkeiten: Der grüne 2P-5.0-Anschluss wird an 220 V und der 3P-Anschluss an den Eingang des Mikrocontrollers angeschlossen. 4.Hochwertiges Material: Die hochwertige Leiterplatte ist robust und langlebig. 5.Einfache Installation: Dank des geringen Gewichts und der kompakten Bauweise ist die Installation in wenigen Minuten erledigt. Produkttyp: Optokoppler-Isolationsmodul. Material: Leiterplatte. Funktion: Erkennung von 220 V Wechselspannung. Funktion: Erkennt, ob 220 V Wechselstrom anliegen, und gibt einen stabilen High- oder Low-Pegel aus (NPN-Ausgang). Bei 220 V Eingangsspannung leuchtet die LED, der Optokoppler ist eingeschaltet und der Ausgang ist auf Low. Ohne 220 V Eingangsspannung leuchtet die LED nicht und der Optokoppler ist inaktiv. Der Ausgang wird durch den Widerstand auf High-Pegel gezogen. Lieferumfang: 1 x Optokoppler-Isolationsmodul
