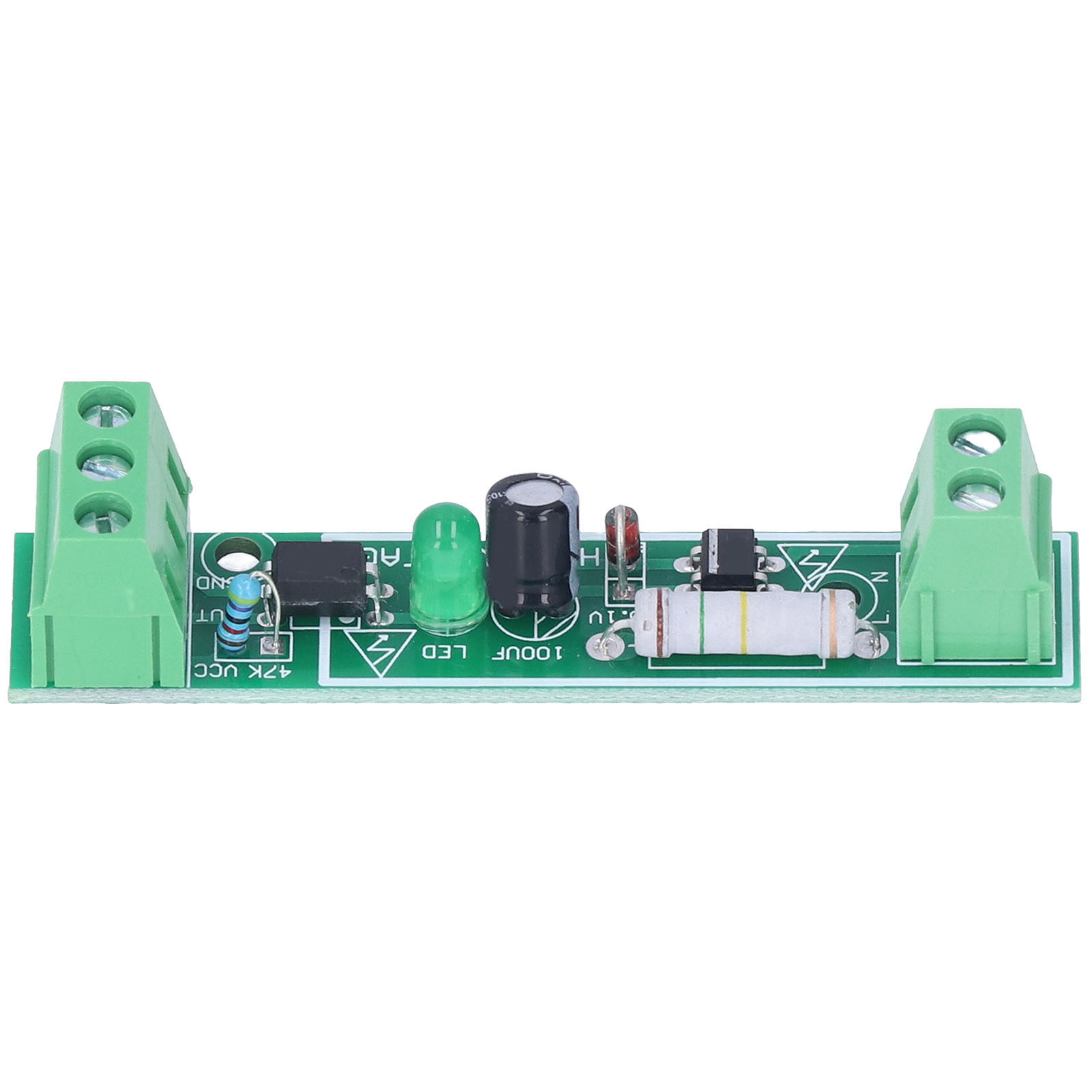

Optokoppler-modul, 1-kanal-optokoppler-isolationsplatine, Spannungserkennung Für Sps, 220 V Wechselstrom

1. TTL-Ausgangspegelerkennung: Der TTL-Ausgangspegel kann von einem Mikrocontroller erkannt werden. Die Versorgungsspannung beträgt 3–5 V und kann auch an eine 24-V-SPS angeschlossen werden. 2.SPS-Anschluss: Beim Anschluss an den SPS-Eingang wird der COM-Anschluss der SPS mit dem 24-V-Eingang der Stromversorgung verbunden. Der Signalausgang OUT der Platine wird angeschlossen, und GND auf der Optokopplerplatine wird mit dem Minuspol der Stromversorgung verbunden. 3.2-PIN- UND 3-PIN-ANSCHLUSS: Der grüne 2-PIN-5,0-Anschluss wird an 220 V angeschlossen, und der 3-PIN-Anschluss wird mit dem Eingang des Mikrocontrollers verbunden. 4.Stabile High- und Low-Pegelausgabe: Die Platine kann verwendet werden, um das Vorhandensein von 220 V Wechselstrom zu erkennen und gibt stabile High- und Low-Pegel aus (NPN-Ausgang). 5.LED-Anzeige: Bei Vorhandensein von 220 V Bei anliegender 220-V-Eingangsspannung leuchtet die LED, der Optokoppler ist eingeschaltet und der Ausgang ist auf Low-Pegel. Ohne 220-V-Eingangsspannung ist die LED aus und der Optokoppler nicht angeschlossen. Der Ausgang wird durch den Widerstand auf High-Pegel gezogen. Artikeltyp: Optokoppler-Modul. Material: Leiterplatte. Funktion: Erkennung von 220-V-Wechselstrom. Funktion: Erkennt das Vorhandensein von 220-V-Wechselstrom und liefert einen stabilen High- und Low-Pegel (NPN-Ausgang). Bei anliegender 220-V-Eingangsspannung leuchtet die LED, der Optokoppler ist eingeschaltet und der Ausgang ist auf Low-Pegel. Ohne 220-V-Eingangsspannung leuchtet die LED nicht und der Optokoppler ist inaktiv. Der Ausgang wird durch den Widerstand auf High-Pegel gezogen. Lieferumfang: 1 x Optokoppler-Modul.
