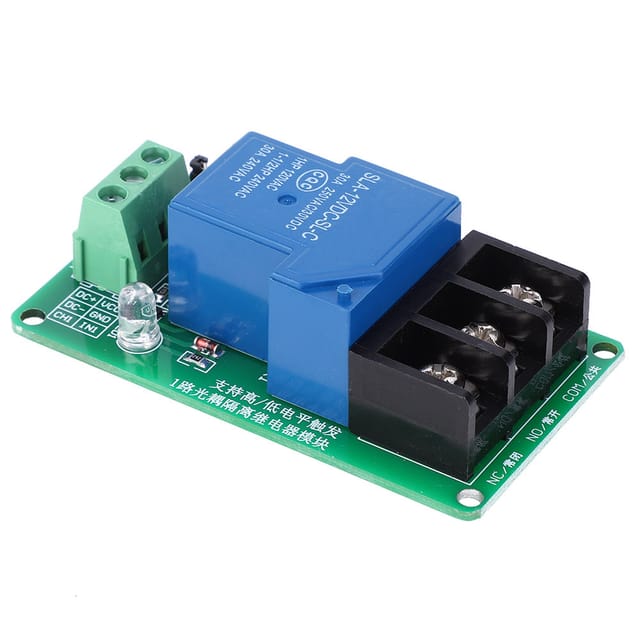

Optokopplerisoliertes Relaismodul Mit Hoch-/niedrig-auslösung, 1 Kanal, 30 A, 12 V

Willkommen in unserem Shop! Wir präsentieren Ihnen unser hochwertiges Relaismodul, das für stabile Leistung und einfache Bedienung entwickelt wurde. Dieses Modul verwendet ein hochwertiges 30-A-Relais. Die maximale Belastung der normalerweise offenen Schnittstelle beträgt: AC 250 V / 30 A, DC 30 V / 30 A. Das Modul verwendet SMD-Optokoppler zur Isolation und bietet dadurch eine hohe Ansteuerleistung, stabile Performance und einen Triggerstrom von 5 mA. Die Betriebsspannung des Moduls ist wahlweise 5 V oder 12 V. Das Modul kann per Jumper auf High- oder Low-Pegel-Triggerung eingestellt werden. Die benutzerfreundliche Schnittstelle ermöglicht den direkten Anschluss aller Komponenten über Klemmenblöcke, was die Handhabung sehr komfortabel macht. Spezifikationen: Artikeltyp: Relaismodul Optionale Ausführung: 5 V, 12 V Relaisversion | Ruhestrom | Maximalstrom | Triggerstrom 5 V | 5 mA | 190 mA | 2–4 mA 12 V | 5 mA | 80 mA | 2–4 mA Beschreibung der Modulschnittstelle: 1. DC+: Positiver Modulspannungsanschluss (positiver Anschluss der Triggerspannung) 2. DC-: Negativer Modulspannungsanschluss (negativer Anschluss der Triggerspannung) 3. IN: Signaltriggeranschluss (die Standard-Triggerspannung entspricht der Versorgungsspannung) 4. Auswahl des Triggermodus (High/Low): Wenn der Jumper mit dem L-Anschluss verbunden ist, handelt es sich bei IN um einen Low-Pegel-Trigger; bei Verbindung mit dem H-Anschluss um einen High-Pegel-Trigger. 5. Schließeranschluss (NC): Normalerweise geschlossener Kontakt des Relais 6. Gemeinsamer Anschluss (COM): Gemeinsamer Kontakt des Relais 7. Normalerweise offen (NO): Normalerweise offener Kontakt des Relais Lieferumfang: 1 x Relaismodul
