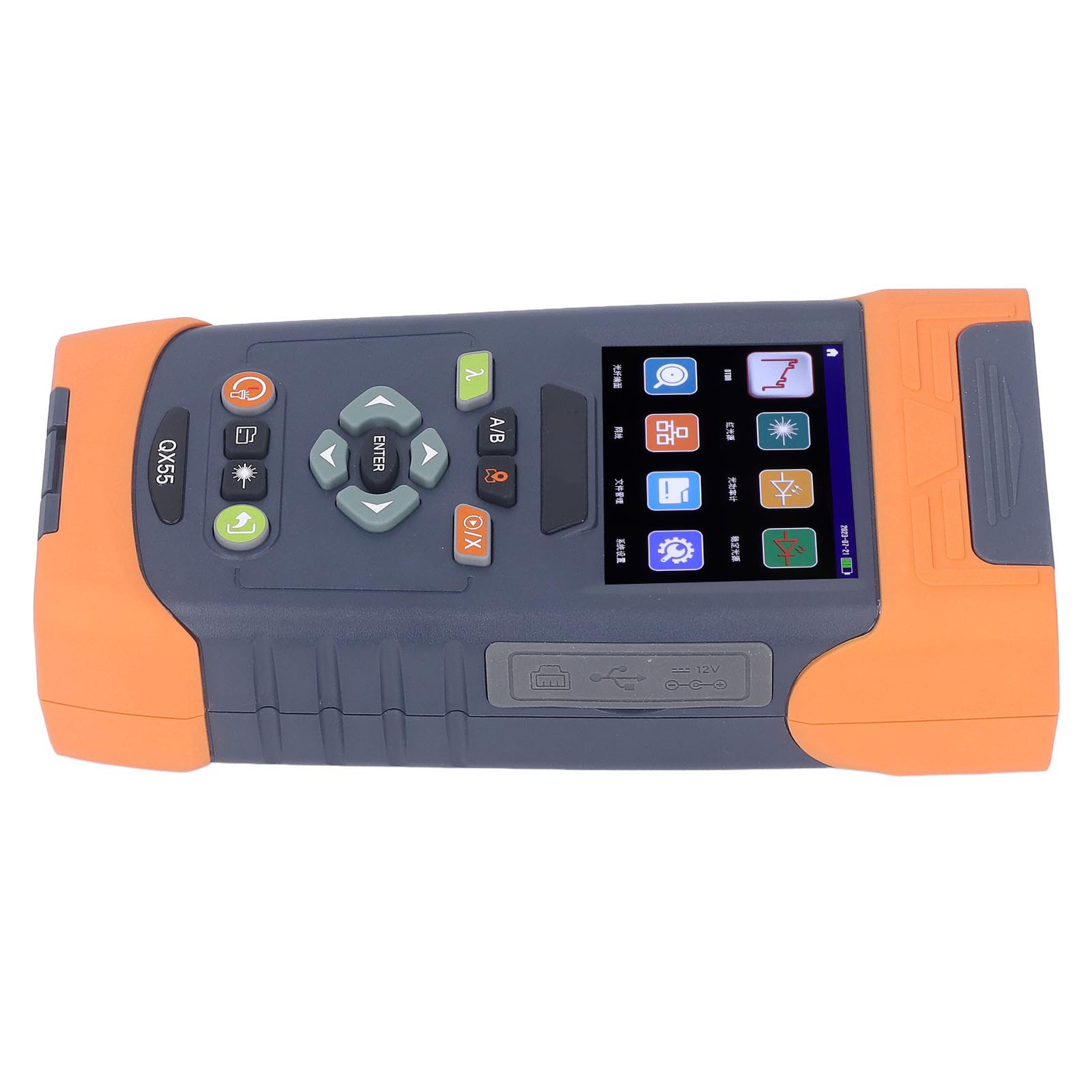

Otdr-tester Mit 3,5-zoll-lcd-bildschirm, Optischem Zeitbereichsreflektometer Und Optischem Leistungsmesser, Rj45-tester, 100–240 V, Eu-stecker

1. VIELSEITIGE FUNKTIONEN: Mit OTDR-Tester, Ereignisdiagramm, Leistungsmesser, Lichtquelle, VFL, Kabellängenmessgerät, Kabelverfolgungsgerät und RJ45-Sequenzer. 2. ANWENDUNGSBEREICH: Zur Bewertung des Aufbaus und der Wartung von FTTx- und Zugangsnetzen, zur Identifizierung von Faserbruchstellen, zur Kabellängenmessung und zur Berechnung der relativen optischen Leistungsdämpfung. 3. FARB-LCD-DISPLAY: Der OTDR-Tester verfügt über ein 3,5-Zoll-Farb-LCD-Display mit simultaner Zweiwellenlängenmessung und gleichzeitiger Anzeige beider Kurven. 4. MESSOBJEKTE: Geeignet für die Prüfung von OPM, SLS, VFL, FIP und RJ45 usw. Mit großem Messbereich und hoher Genauigkeit erfüllt er vielfältige Wartungsanforderungen. 5. Stromversorgung: Das optische Zeitbereichsreflektometer (OTDR) verfügt über einen integrierten 3000-mAh-Lithium-Akku für einen Langzeitbetrieb sowie über eine LED-Beleuchtung und eine Datenspeicherfunktion. Produkttyp: OTDR-Tester Modell: QX55-S Wellenlänge (nm): Singlemode 1310/1550 Dynamikbereich (dB): 32/30 Glasfaserschnittstelle: 1 Geeignete Glasfaser: SM (ITU-T G.652) Reichweite (km): 0,5, 1, 2, 5, 10, 20, 35, 50, 75, 100, 150, 200 Impulsbreite (ns): 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 10000, 20000 Ereignis-Blindbereich x1 (m): 1 Dämpfungs-Blindbereich x2 (m): 3,5 Abtastpunkte: Maximal 80000 Abtastauflösung: Minimal 0,04 m Genauigkeit der Entfernungsmessung: ±(0,75 m + Messabstand x 2 x 10⁻⁵ + Abtastpunktauflösung) Genauigkeit der Dämpfung: ±0,03 dB Genauigkeit der Reflexion: ±2 dB Optisches Leistungsmessmodul (integriert): Ja OPM-Wellenlänge: 800–1650 nm Messbereich: -70–6 dBm Messgenauigkeit: -10 dBm Modulationsfrequenz: CW, 270 Hz, 1 kHz, 2 kHz Lasersicherheitsstufe: Klasse 1M oder Klasse 1 Integrierte Glasfaserschnittstelle: OTDR-Optikanschluss Rotlichtquellenmodul (integrierte Funktion): Ja VFL-Wellenlänge (nm): 650 Ausgangsleistung: 10 mW Modulationsmodus: CW, CHOP (2 Hz) Lasersicherheitsstufe: Klasse 3R Integrierte Glasfaserschnittstelle: 2,5-mm-Universalstecker, FC SC ST Glasfaser-Endflächenerkennungsmodul (integrierte Funktion): Optional FIP-Vergrößerung: 250x Auflösung: ≥1,0 µm Kommunikationsschnittstelle: USB 2.0 Glasfaserschnittstelle: FC UPC, SC UPC, ST UPC CMOS-Größe: 1/3 Zoll Netzwerktestmodul (integrierte Funktion): Ja RJ45 Anwendbare Netzwerkkabel: CAT5, CAT6 Leitungslänge: 300 m Maximale Audioübertragungsdistanz: 300 m Glasfaserschnittstelle: SC UPC (optional für FC UPC, LC UPC) Bildschirm: 3,5-Zoll-Farb-LCD-Bildschirm (Auflösung: 640 x 480) Schnittstelle: Ladeschnittstelle x 1 x USB 2.0, 2 x RJ45 Betriebstemperatur: -10-50 °C (0-40 °C mit Netzteil, 0-35 °C beim Laden des Akkus) Lagertemperatur: -20-60 °C Höhe: 4000 m Luftfeuchtigkeit: 0-90 % rF (bei 20-90 % rF mit Netzteil, frostfrei) Stromversorgung: 100-240 V AC, 50/60 Hz (Netzteil) Akku: 1 x Lithium-Akku (3000 mAh) (eingebaut) LED-Licht: Lichtstärke > 15000 mcd Datenspeicherung: Speicher: > 1000 Testkurven Externer Speicher: USB 1 x Tragetasche 1 x OTDR-Gerät 1 x Ladegerät 1 x Tragegurt 1 x Benutzerhandbuch 1 x Glasfaserkopf
