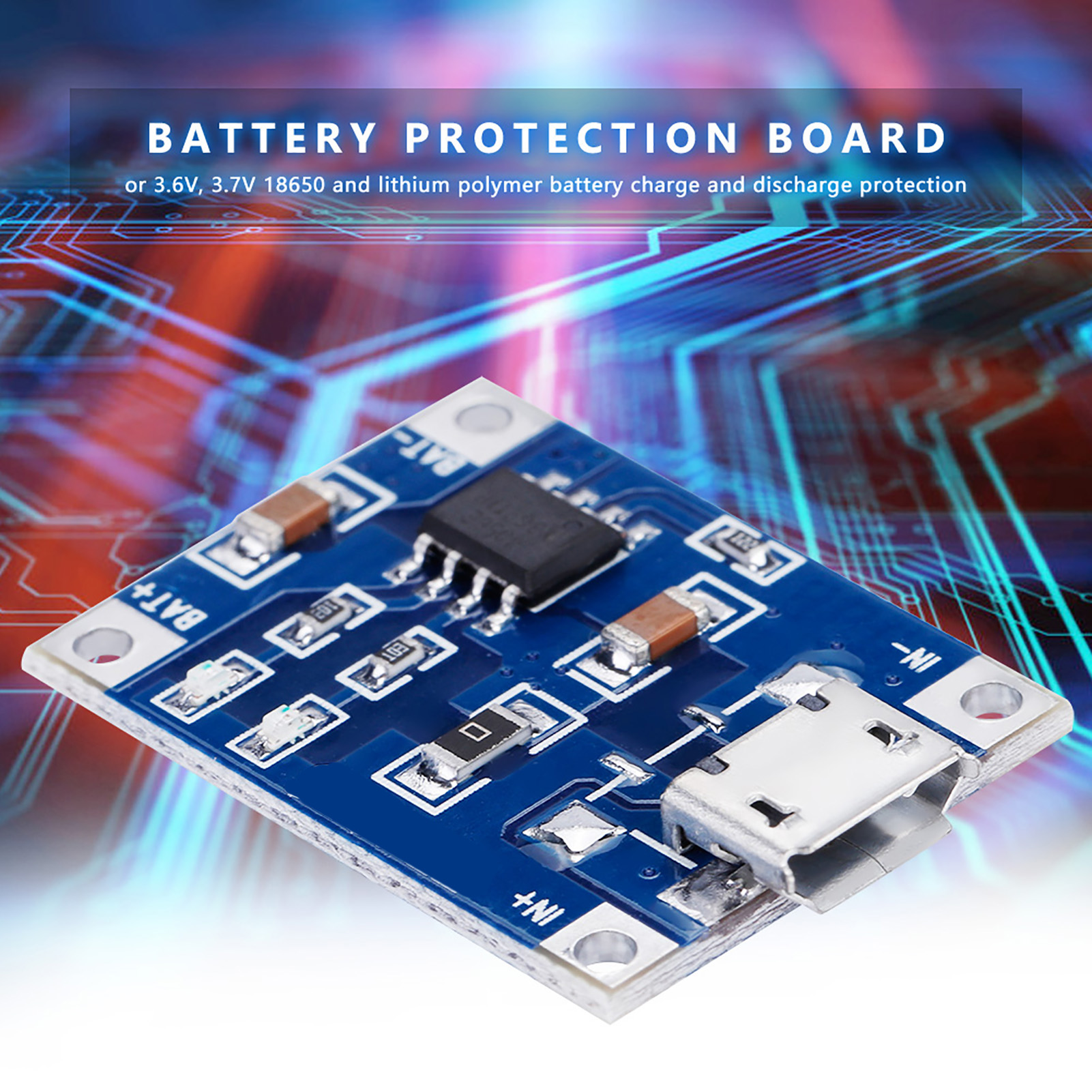

Packung Mit 10 Micro-usb-1a-lithium-akku-lademodulen Mit Schutz

Willkommen in unserem Shop! Entdecken Sie dieses brandneue, hochwertige Lithium-Akku-Lademodul. Es lädt einen einzelnen Lithium-Ionen-Akku oder mehrere Akkus parallel und wird über einen USB-Anschluss mit Strom versorgt. Ideal für DIY-Projekte und Elektronikreparaturen. Das Modul verfügt über einen Micro-USB-Anschluss zum direkten Anschluss an ein Handy-Ladegerät und vereinfacht so das Laden von Akkus. Es verfügt außerdem über Lötpunkte zur einfachen Integration in Ihre individuellen Projekte. Es bietet umfassenden Schutz vor Überladung, Tiefentladung und Überstrom für 3,6-V-, 3,7-V-, 18650- und Lithium-Polymer-Akkus. Technische Daten: - Eingangsspannung: 5 V - Ladeabschaltspannung: 4,2 V ±1 % - Maximaler Ladestrom: 1000 mA - Tiefentladeschutzspannung: 2,5 V - Überstromschutzstrom: 3 A - Abmessungen: 2,5 x 2 cm (1 x 0,8 Zoll) - Menge: 10 Stück - Gewicht: 27 g (ca. 1 Unze) Stromeinstellungstabelle: - RPROG (kΩ): 30 → IBAT (mA): 50 - RPROG (kΩ): 20 → IBAT (mA): 70 - RPROG (kΩ): 10 → IBAT (mA): 130 - RPROG (kΩ): 5 → IBAT (mA): 250 - RPROG (kΩ): 4 → IBAT (mA): 300 - RPROG (kΩ): 3 → IBAT (mA): 400 - RPROG (kΩ): 2 → IBAT (mA): 580 - RPROG (kΩ): 1,66 → IBAT (mA): 690 - RPROG (kΩ): 1,5 → IBAT (mA): 780 - RPROG (kΩ): 1,33 → IBAT (mA): 900 - RPROG (kΩ): 1,2 → IBAT (mA): 1000 Lieferumfang: - 10 Ladekarten Bedienungsanleitung: Beim ersten Anschluss an einen Akku kann es vorkommen, dass zwischen OUT+ und OUT- keine Ausgangsspannung anliegt. Aktivieren Sie in diesem Fall die Schutzschaltung durch Anschließen einer 5-V-Stromversorgung. Wenn der Akku von den Anschlüssen B+ und B- getrennt und anschließend wieder angeschlossen wird, muss die Schutzschaltung ebenfalls erneut aktiviert werden. Der Ausgangsstrom des Ladegeräts sollte für einen normalen Ladevorgang mindestens 1 A betragen. Der Micro-USB-Anschluss und die benachbarten Lötpunkte „+“ und „-“ sind die Stromversorgungseingänge (5 V). Verbinden Sie B+ mit dem Pluspol und B- mit dem Minuspol der Batterie. OUT+ und OUT- werden an die Last (z. B. eine Spannungsverstärkerplatine o. Ä.) angeschlossen. Verbinden Sie die Batterie mit B+ und B- und stecken Sie dann das Ladegerät in den Micro-USB-Anschluss: Eine rote LED zeigt den Ladevorgang an, eine grüne LED signalisiert, dass die Batterie vollständig geladen ist. Wichtige Hinweise: 1. Das Amperemeter zur Strommessung darf nur in Reihe mit dem 5-V-Eingang der Platine angeschlossen werden. 2. Der ideale Ladestrom beträgt das 0,37-Fache der Batteriekapazität. Beispiel: Bei einer 1000-mAh-Batterie sollte der Ladestrom 400 mA betragen. 3. Die Ladekabel dürfen nicht zu dünn oder zu lang sein, da dies zu einem hohen Widerstand führt. 4. Stellen Sie einen guten Kontakt zur Batterie sicher. Bei einer Eingangsspannung über 5 V (z. B. 5,2 V oder 5,5 V) kann der Ladestrom unter 1000 mA sinken, was normal ist. Hohe Spannungen führen zu einer Erwärmung des Chips, wodurch der Ladestrom automatisch reduziert wird, um Schäden zu vermeiden. Eine Chiptemperatur von bis zu 60 °C ist im Betrieb normal. 6. Verpolung am Ausgang (Batterie) beschädigt den Chip. Vorsicht!
