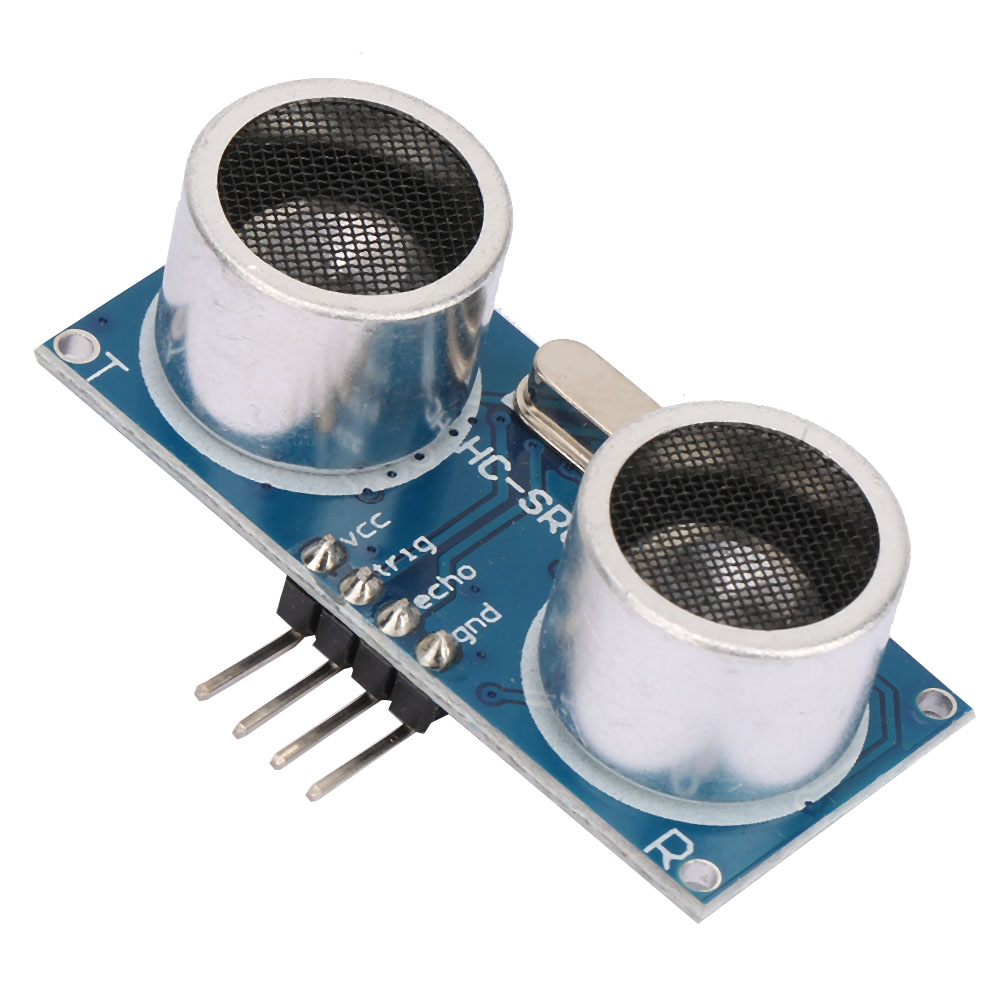

Packung Mit 5 Hc Sr04 Ultraschall-telemetriemodulen Für Arduino

1. Dieses Modul misst Entfernungen präzise mittels Ultraschalltechnologie. 2. Es ist vergleichbar mit ausländischen Ultraschall-Entfernungsmessern wie dem SRF05 und SRF0. 3. Hochpräzise Entfernungsmessung, extrem geringer Schattenbereich (2 cm). 4. Stabile Leistung und hohe Zuverlässigkeit. 5. Dieses Modul ist vollständig kompatibel mit dem Diebstahlsicherungsmodul GH-311. Eigenschaften: Dieses Modul misst Entfernungen präzise mittels Ultraschalltechnologie. Es ist vergleichbar mit ausländischen Ultraschall-Entfernungsmessern wie dem SRF05 und SRF0. 2. Hochpräzise Entfernungsmessung, extrem geringer Schattenbereich (2 cm). Stabile Leistung und hohe Zuverlässigkeit. Dieses Modul ist vollständig kompatibel mit dem Diebstahlsicherungsmodul GH-311. Spezifikationen: Betriebsspannung: 5 V DC; Ruhestrom: < 2 mA; Ausgangspegel: Hoch 5 V, Niedrig 0 V; Erfassungswinkel: ≤ 15°; Erfassungsbereich: 2 cm – 450 cm; Genauigkeit: 0,3 cm. Verdrahtung: VCC, Trig (Steueranschluss), Echo (Empfangsanschluss), Out (leer), GND. Funktionsprinzip des Moduls: 1. Auslösung durch I/O mittels einer mindestens 10 µs langen High-Pegel-Signalsequenz. 2. Das Modul sendet automatisch acht 40-kHz-Rechteckwellen aus und detektiert den Empfang des Rücksignals. 3. Nach der Rückkehr wird über I/O für die gesamte Dauer dieses High-Pegels ein High-Pegel ausgegeben, d. h. für die Zeit zwischen Aussendung und Empfang des Ultraschallsignals. Gemessene Entfernung = (Dauer des High-Pegels * Schallgeschwindigkeit (340 m/s) / 2). Lieferumfang: 5 Ultraschall-Telemetriemodule. Hinweise: 1. Stecken Sie das Modul vor dem Einschalten in den Stromkreis, um Fehlfunktionen durch High-Pegel zu vermeiden. Falls es sich nicht einstecken lässt, überprüfen Sie den Anschluss. 2. Der TRIP-Pin ist ein interner 10-kΩ-Pull-up-Widerstand. Verbinden Sie den TRIP-Pin über einen I/O-Port des Mikrocontrollers mit Masse und legen Sie ein Impulssignal von mindestens 10 µs an. 3. Der OUT-Pin ist der Schaltausgang, wenn das Modul als Diebstahlsicherungsmodul verwendet wird. Dieser Pin wird für das Distanzmessmodul nicht benötigt.
