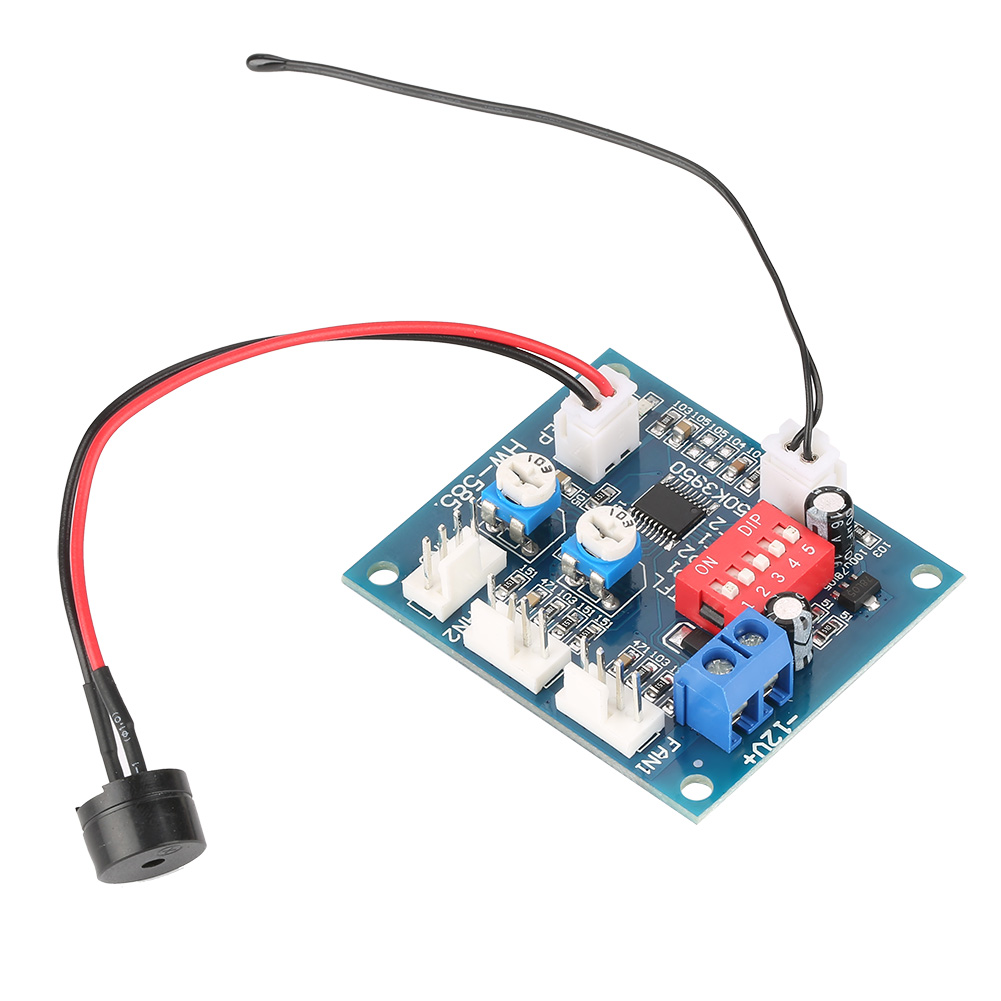

Pc-lüfter-pwm-drehzahlregler 12v Dc 4-draht-thermostatmodulregler

Willkommen in unserem Shop! Dieser 4-Draht-PWM-Lüftercontroller wurde für die präzise Temperatur- und Drehzahlregelung entwickelt. Er ist kompatibel mit allen standardmäßigen 4-Draht-Intel-Gehäuse- und CPU-Lüftern sowie mit Intel-CPU-Lüftern. Das Gerät vereint manuelle und automatische Drehzahlregelung. **Hauptmerkmale:** - Präzise Temperatur- und exakte Drehzahlregelung. - Steuert ausschließlich die Drehzahl von standardmäßigen 4-Draht-Lüftern (Gehäuse- und Intel-CPU-Lüfter). - Kombinierte manuelle und automatische Steuerungsfunktionen. - Bei Ausfall eines Lüfters an einem offenen Kanal gibt der Controller einen akustischen und optischen Alarm aus (mit integriertem Summer). Der Alarm erlischt automatisch, sobald der Lüfter wieder läuft. - Liegt die Temperatur unterhalb der Beschleunigungstemperatur, läuft der Lüfter mit minimaler Drehzahl. Wird die maximale Temperatur überschritten, arbeitet der Ausgang dauerhaft mit voller Drehzahl. **Technische Daten:** - Platinengröße: ca. 5,3 x 4,5 cm (2 x 1,7 Zoll). - Position der Befestigungslöcher: 44 x 37 mm (1,7 x 1,5 Zoll), Lochdurchmesser: 3 mm. - Betriebsspannung: 12 V DC. - Belastbarkeit der Schaltung: Maximalstrom von 4 A pro Ausgang, Gesamtstrom des Bus bis zu 9 A. - Ausgangsbereich: - Erster Kanal: 20 % bis 100 % oder 40 % bis 100 % (abhängig von der TFL-Position). - Zweiter Kanal: 10 % bis 100 %. - Dritter Kanal: 10 % bis 100 %. *Hinweis: Diese Bereiche gelten nur für PWM; die tatsächliche Auswirkung auf den Lüfter kann je nach Modell variieren.* - Temperatursensoreinstellungen: 50K B=3950. - Thermostat-Temperaturzonenfehler: typischerweise 3 bis 5 % (abhängig vom Sensor). - Lüfterabschaltalarmschwelle: 700 bis 800 U/min. - Gewicht: ca. 17 g (0,6 oz). **Beschreibung der Funktionsschalter** (Änderungen werden erst nach dem Einschalten wirksam): - TFL (Nr. 1): Legt den PWM-Kanal mit der niedrigsten Temperatur fest. Bei Aktivierung (EIN) beträgt die minimale PWM von FAN1 40 %; Im deaktivierten Zustand (AUS) beträgt der Wert 20 %. - TP1 und TP2 (Nummern 2 und 3): Steuern die Kanaltemperaturzonen wie folgt (abhängig vom verwendeten Sensor): - TP1 AUS, TP2 AUS: Beschleunigungstemperatur 35 °C, Maximaltemperatur 45 °C. - TP1 EIN, TP2 AUS: Beschleunigungstemperatur 40 °C, Maximaltemperatur 55 °C. - TP1 AUS, TP2 EIN: Beschleunigungstemperatur 50 °C, Maximaltemperatur 70 °C. - TP1 EIN, TP2 EIN: Beschleunigungstemperatur 60 °C, Maximaltemperatur 90 °C. **Wichtige Hinweise:** - Dieser Controller ist für Standard-Intel-Vierdraht-PWM-Lüfter ausgelegt (mehr als 97 % der Server können angesteuert werden). Es kann keine Lüfter mit zwei oder drei Drähten steuern und die Lüfter nicht vollständig abschalten. Die Schalter BF1 und BF2 (Nummern 4 und 5) entsprechen den Abschaltalarmfunktionen für Lüfter 1 und Lüfter 2. Bei Aktivierung (EIN) löst jeder Ausfall eines oder beider Lüfter einen akustischen (mit Summer) und optischen Alarm aus, der sich nach Wiederaufnahme der Rotation automatisch zurücksetzt. Nicht kompatibel mit: Delta FFR0612VHE, FFR0612DHE, Abmessungen 6038, nicht standardmäßige Lüfter mit umgekehrter Synchronisation (umgekehrte Drehzahlregelung). **Lieferumfang:** 1 x PWM-Lüfterdrehzahlregler, 1 x Summer, 1 x Temperaturfühler. Dieses Produkt ist ideal für ein effizientes und zuverlässiges Wärmemanagement Ihres Systems.
