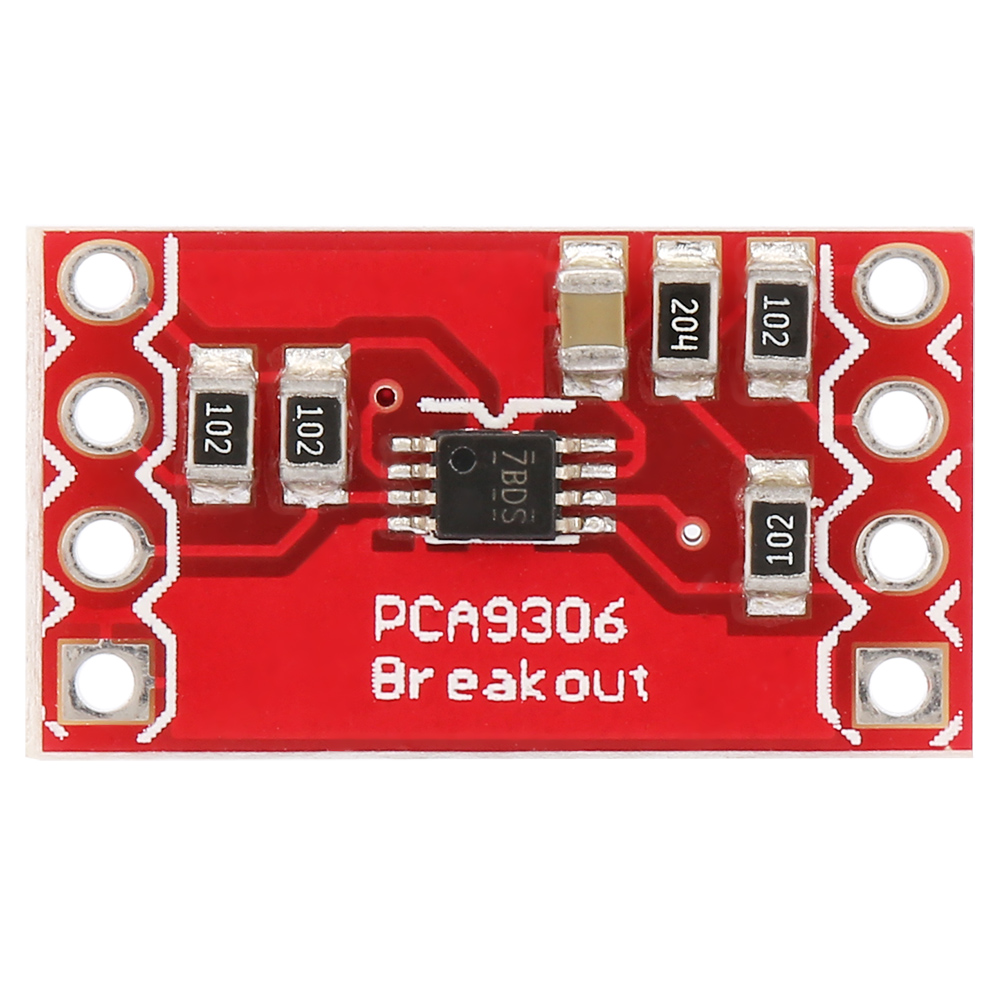

Pca9306 Duales Bidirektionales Spannungspegel-übersetzungsmodul

Willkommen in unserem Shop! Entdecken Sie unser Breakout-Board für den bidirektionalen Pegelwandler PCA9306. Dieses unverzichtbare Werkzeug ermöglicht die nahtlose Kommunikation zwischen elektronischen Bauteilen mit unterschiedlichen Signalspannungen, insbesondere an I²C- und SMBus-Bussen. Dieses Board integriert den PCA9306 IC, einen bidirektionalen Pegelwandler, der speziell für SDA- und SCL-Leitungen in gemischten I²C-Bus-Anwendungen entwickelt wurde. Es ist vollständig kompatibel mit I²C-Bussen in den Modi Standard, Fast und Fast-Mode Plus sowie mit SMBus. Ein Hauptmerkmal ist die sehr geringe maximale Laufzeitverzögerung von unter 1,5 ns. Dadurch eignet er sich ideal für die Verwendung mit schnellen I2C-Geräten und unterstützt Multi-Master-Konfigurationen ohne Signalverlust. Der PCA9306 zeichnet sich durch seine bidirektionale Spannungswandlung aus, ohne dass ein dedizierter Richtungspin erforderlich ist. Die Bedienung ist einfach: Legen Sie Ihre Referenzspannungen an die Low-Side (VREF1) und die High-Side (VREF2) an, verbinden Sie Ihre Ein-/Ausgänge und aktivieren Sie den Enable-Pin, um den Übersetzungskanal zu öffnen. Er unterstützt eine Vielzahl von Spannungswandlungskombinationen: – Zwischen 1,0 V (Vref1-Seite) und 1,8 V, 2,5 V, 3,3 V oder 5 V (Vbias-Seite). – Zwischen 1,2 V (Vref1-Seite) und 1,8 V, 2,5 V, 3,3 V oder 5 V (Vbias-Seite). – Zwischen 1,8 V (Vref1-Seite) und 3,3 V oder 5 V (Vbias-Seite). Zwischen 2,5 V (Vref1-Seite) und 5 V (Vbias-Seite). Zwischen 3,3 V (Vref1-Seite) und 5 V (Vbias-Seite). Im Betrieb arbeitet es im niedrigen Spannungsbereich von 1,0 V bis 3,6 V und im hohen Spannungsbereich von 1,8 V bis 5,5 V. Ein sehr niedriger Durchlasswiderstand von nur 3,5 Ω zwischen den Eingangs- und Ausgangsanschlüssen minimiert Signalverzerrungen und sorgt so für optimale Kommunikationsintegrität. **Produktspezifikationen:** - **Modell:** PCA9306 Entwicklungsboard - **Typ:** Level Translator Breakout - **Farbe:** Rot - **Lieferumfang:** 1 x PCA9306 Entwicklungsboard
