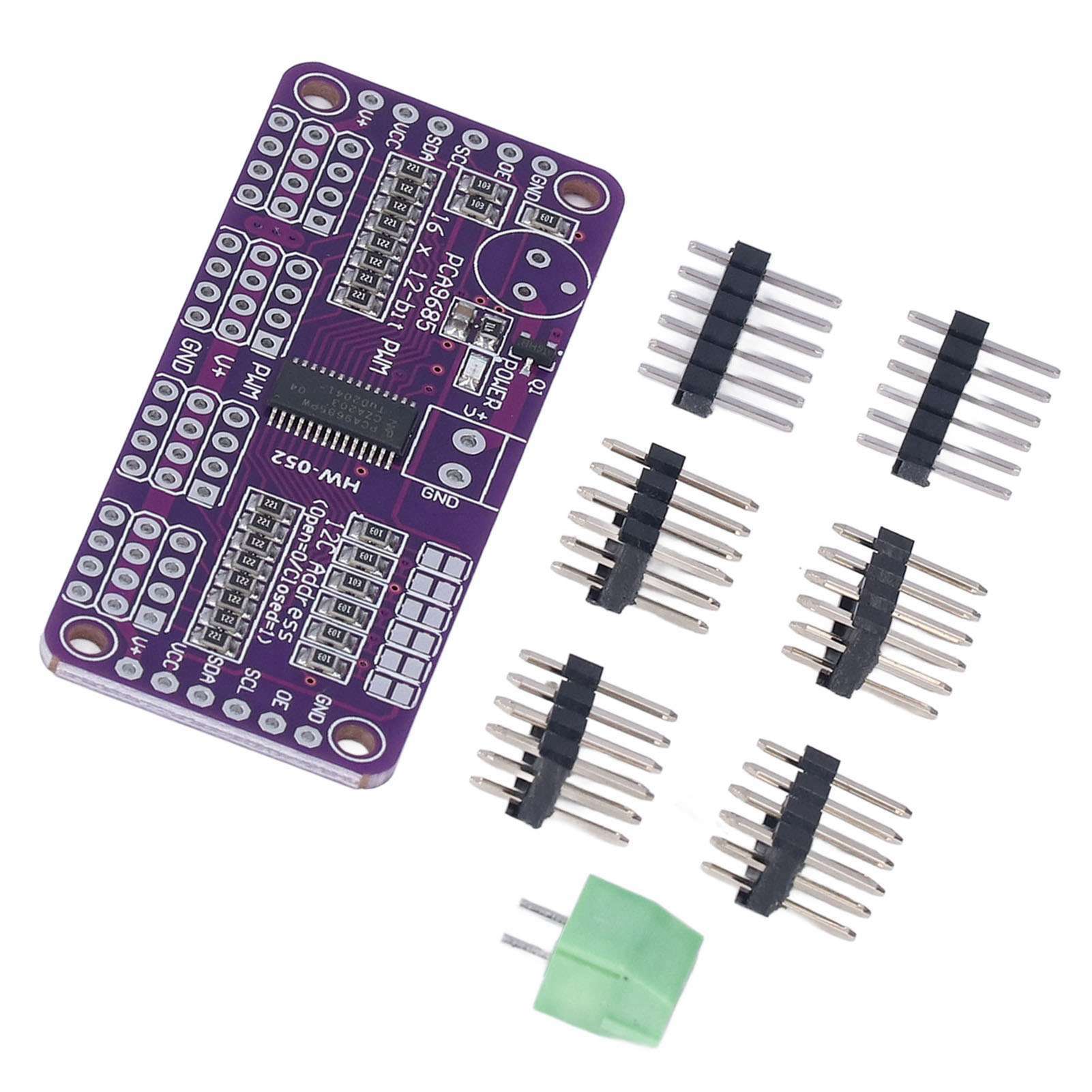

Pca9685 16-kanal 12-bit I2c Pwm Servo-steuermodul Für Diy-projekte

1. Vereinfachte Steuerung: Es müssen keine kontinuierlichen Signale zur Ansteuerung Ihres Mikrocontrollers gesendet werden; die Steuerung erfolgt frei. 2. Zuverlässiger Betrieb: Hot-Swap-fähig und mit geringem Standby-Stromverbrauch für einen stabileren und effizienteren Betrieb. 3. Einstellbare PWM: Die einstellbare PWM-Frequenz erreicht bis zu ca. 1,6 kHz und ermöglicht so eine einfache Abstimmung. 4. Stabile Ansteuerung: 5-V-kompatibel, sodass Sie die Steuerung über einen 3,3-V-Mikrocontroller vornehmen und Ausgänge bis zu 6 V sicher ansteuern können. 5. Einfache Installation: Die kompakten Abmessungen von 62 x 25 x 2 mm und das geringe Gewicht vereinfachen die Installation und sparen Zeit. Produkttyp: Servomotor-Controller. Material: Harz. Abmessungen: ca. 62 x 25 x 2 mm. Modell: PCA9685. Betriebsspannungsbereich: 2,3 V bis 5,5 V. Betriebstemperatur: -40 °C bis 85 °C. Anwendungen: 1. I2C Plus-kompatible Busschnittstelle im 1,1-MHz-Fast-Modus mit einer hohen Strombelastbarkeit von 30 mA an SDA zum Ansteuern von Bussen mit hoher Kapazität. 2. Jeder LED-Ausgang bietet 4096 linear programmierbare Helligkeitsstufen (12 Bit), von vollständig aus (Standard) bis zur maximalen Helligkeit. 3. 16 softwareprogrammierbare Push-Pull-Ausgänge im Open-Drain-Modus (Standard: Push-Pull) (Aufnahme: 25 mA, Abgabe: 10 mA bei 5 V), ohne Eingangsfunktion. 4. Der Ausgangszustand kann so programmiert werden, dass er sich beim Empfang einer Antwort oder eines Stopp-Befehls ändert, entweder simultan oder byteweise (Standard: Änderung beim Stopp-Befehl). 5. Ausgangsfreigabe-Pin (Low): Bei High-Pegel kann der LED-Ausgang auf 0, 1 oder hochohmig programmiert werden (hochohmig ist beim Einschalten standardmäßig aktiviert). 6. Sechs Hardware-Adresspins ermöglichen den Anschluss von bis zu 62 PCA9685-ICs an denselben I²C-Bus. 7. Die Ausgabefrequenz der LEDs (alle LEDs) liegt typischerweise zwischen 40 Hz und 1000 Hz (bei einem 25-MHz-Oszillator entspricht der Standardwert des Frequenzteilerregisters, 1 EH, einer Aktualisierungsrate von 200 Hz). 8.4 Softwareprogrammierbare I²C-Busadressen (eine LED-Gruppenadresse und drei LED-Untergruppenadressen) ermöglichen die gleichzeitige Adressierung von Gerätegruppen in beliebiger Kombination (z. B. ermöglicht ein Register für den allgemeinen Aufruf die gleichzeitige Adressierung aller PCA9634-Geräte am I²C-Bus, und ein zweites Register für drei verschiedene Adressen ermöglicht die gleichzeitige Adressierung eines Drittels der Geräte einer Gruppe am Bus). Das Aktivieren und Deaktivieren der I²C-Busadressen erfolgt per Software. 9. Die Software-Reset-Funktion (SWRST-Aufruf) ermöglicht das Zurücksetzen des Geräts über den I²C-Bus. 1 x Servomotortreiber, 6 x Steckverbinder, 1 x Anschlussbuchse
