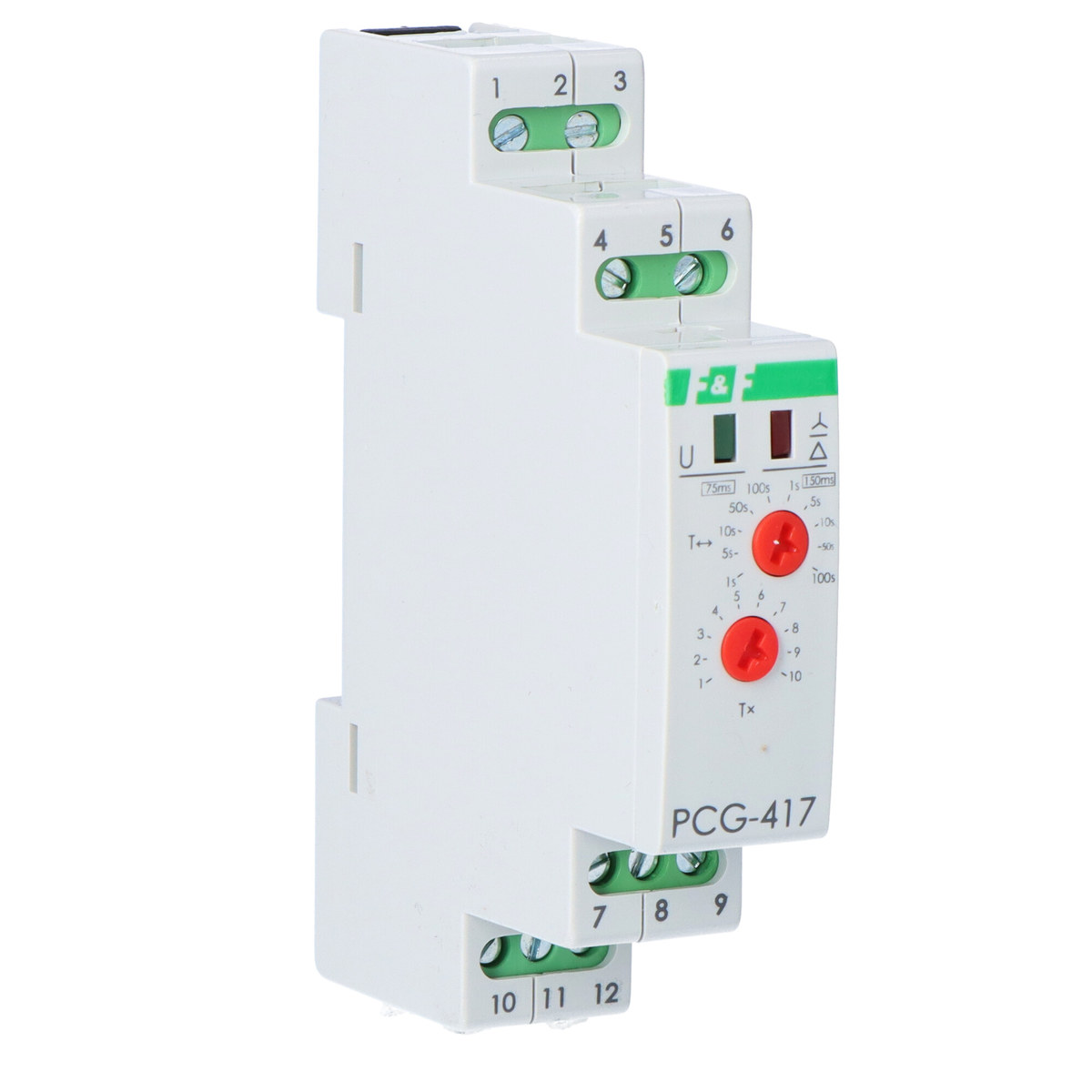

Pcg-417 Stern-dreieck-zeitschaltuhr, Kontakte: 1p, I=10a, 230vac Und 24v

Zur Steuerung eines Stern-Dreieck-Schützschaltsystems. Funktionsweise Die Steuerung verfügt über ein spezielles System aus zwei elektromagnetischen Relais, das das Risiko des gleichzeitigen Schaltens zweier Schütze ausschließt. Jedes Relais steuert einen entsprechenden Schütz. Beim Umschalten von Stern auf Dreieck trennt das erste Relais den Sternschütz, es erfolgt eine erzwungene Zeitunterbrechung, und anschließend schaltet das zweite Relais den Dreieckschütz. Nach dem Einschalten wird der Sternkontakt für die eingestellte Startzeit t1 in Position 7-9 geschaltet. Der Dreieckkontakt verbleibt in Position 10-11. Nach Ablauf der Startzeit t1 wird der Sternkontakt in Position 7-8 geschaltet (der Dreieckkontakt verbleibt in Position 10-11), und es erfolgt eine Schaltunterbrechung für die eingestellte Zeit t2. Nach Ablauf der Zeit t2 wird der Dreieckkontakt wieder eingeschaltet. wird in Position 10-12 geschaltet und bleibt in diesem Zustand, bis die Versorgungsspannung unterbrochen wird (der Sternkontakt bleibt in Position 7-8).
