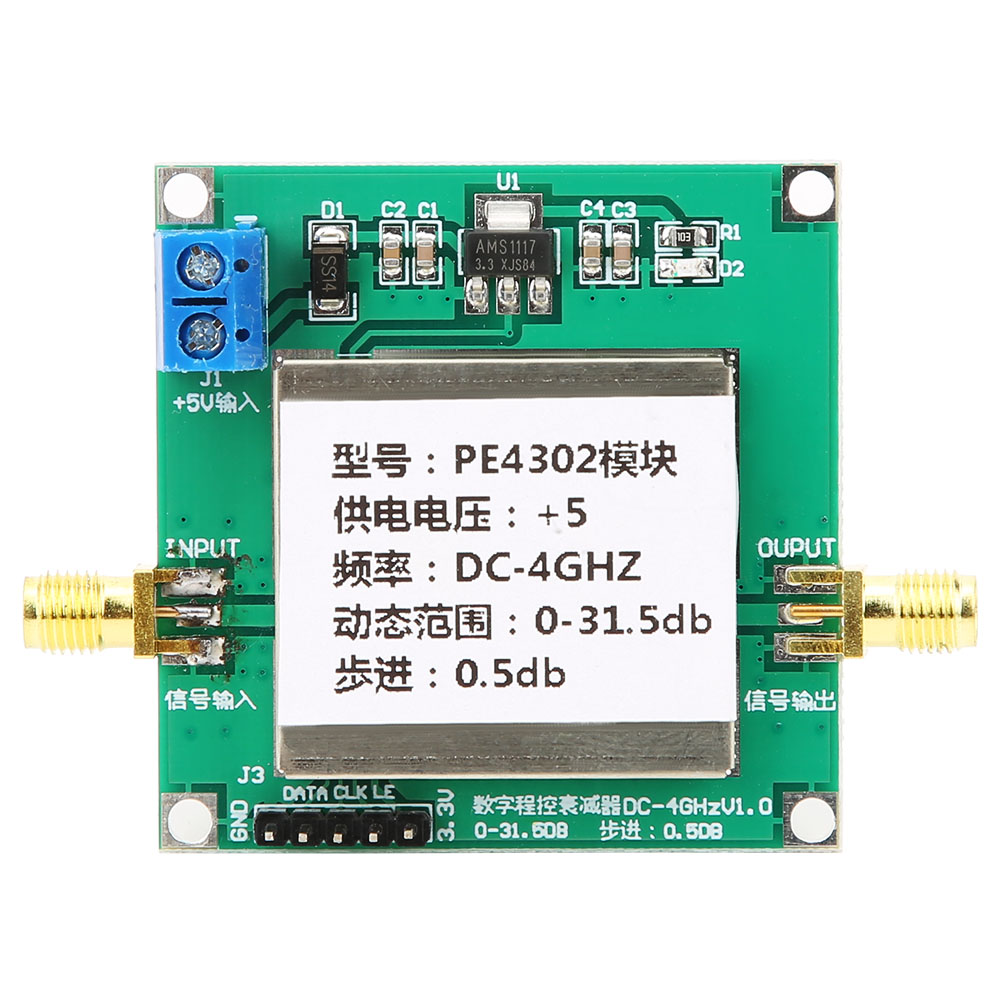

Pe4302 Digitales Hf-dämpfungsmodul Mit Hoher Linearität, 0,5 Db Rastermaß, Für Hf-anwendungen

Willkommen in unserem Shop! Wir präsentieren Ihnen das digitale HF-Dämpfungsmodul PE4302 – ein brandneues und hochwertiges Produkt. Dieses 6-Bit-Digital-Stepper-HF-Dämpfungsmodul zeichnet sich durch außergewöhnliche Linearität aus. Sein digitaler Dämpfungsbereich (DSA) reicht von 0,5 dB bis 31,5 dB in 0,5-dB-Schritten. Es arbeitet in einem breiten Frequenzband von DC bis 4000 MHz. Das Modul ist für eine Impedanz von 50 Ohm ausgelegt und verfügt über parallele und serielle CMOS-Steuerschnittstellen, die beide mit einer einfachen 3-Volt-Spannungsversorgung betrieben werden. Es gewährleistet eine hohe Dämpfungsgenauigkeit, die über den gesamten Frequenz- und Temperaturbereich stabil ist. Eine besondere Funktion ermöglicht es dem Benutzer, den anfänglichen Dämpfungszustand beim Start über die dedizierte Steuerschnittstelle auszuwählen. Für optimale Zuverlässigkeit und Langlebigkeit ist das Modul mit einem abgeschirmten Metallgehäuse ausgestattet, das hervorragenden Schutz vor Störungen bietet, sowie mit einer Verpolungsschutzdiode. **Wichtigste technische Daten:** * Versorgungsspannung: 5 V DC (typischer Strom 5 mA) * Programmierbarer Dämpfungsbereich: 0 bis 31,5 dB in 0,5-dB-Schritten * Eingangs- und Ausgangsimpedanz: 50 Ohm * Bandbreite: 1 MHz bis 4 GHz (Dämpfungswert frequenzabhängig; siehe S21-Kurven für Details) * Unterstützte Steuerschnittstellen: Parallel- und Seriellbetrieb mit Statuswahlfunktion beim Start. * Abgeschirmtes Metallgehäuse. **Konfiguration der verschiedenen Steuermodi:** 1. **Serieller Modus**: J5 und J7 trennen, J6 und J4 kurzschließen. Folgende Pins verwenden: GND, DATA, CLK, LE, 3,3 V. 2. **Parallelbetrieb (C0,5–C16)**: J4 und J7 trennen, J5 und J6 kurzschließen. 3. **Parallelbetrieb (PUP)**: J4 und J5 trennen, J7 und J6 kurzschließen. **Lieferumfang:** Sie erhalten **1 x digitales HF-Dämpfungsmodul PE4302**. Ideal für Ihre Test- und Messanwendungen, Kommunikationsanwendungen oder jedes HF-Projekt, das eine präzise Signaldämpfungssteuerung erfordert.
