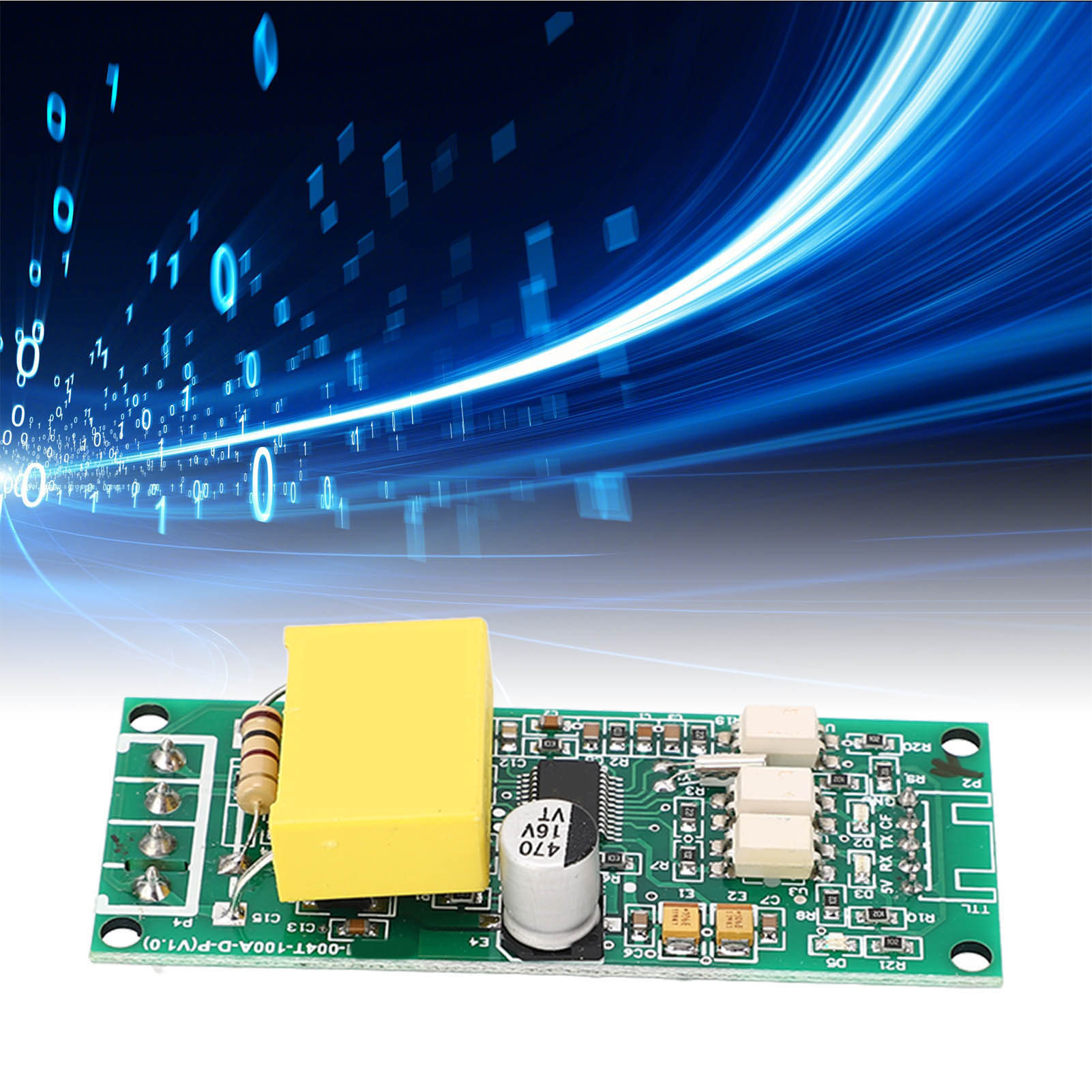

Peacefair, Hochpräzises Wechselstrom-kommunikationsvoltmeter Und -amperemeter, Leistungs- Und Frequenzkommunikationsmodul, Ttl-seriellschnittstelle

Willkommen in unserem Shop! Dieses Energiemessmodul ermöglicht die Messung von Stromstärke, Spannung, Wirkleistung, Leistungsfaktor und mehr und ist daher sehr praktisch. Das Protokoll der physikalischen Schicht verwendet eine UART-zu-TTL-Schnittstelle mit einer Baudrate von 9600, 8 Datenbits, 1 Stoppbit und ohne Prüfsumme. Die Anwendungsschicht nutzt das RTU-Protokoll zur Kommunikation und unterstützt die Funktionscodes 0x03 (Hold-Register lesen), 0x04 (Eingangsregister lesen), 0x006 (Einzelregister schreiben), 0x41 (Kalibrierung) und 0x42 (Power-Reset). Der Funktionscode 0x41 ist nur für die interne Verwendung bestimmt; die Adresse darf nur 0xF8 sein. Standardmäßig wird dem Funktionscode ein 16-stelliges Passwort (0x3721) angehängt. Der Adressbereich des Slaves liegt zwischen 0x01 und 0xF7, wobei die Adresse 0x00 als Broadcast-Adresse verwendet wird. Der Slave muss nicht auf den Master antworten. Adresse 0xF8 dient als universelle Adresse, ist für Umgebungen mit nur einem Slave reserviert und kann als Kalibrierungsadresse verwendet werden. Die CRC-Prüfung erfolgt im 16-Bit-Format (zwei Bytes) mit dem Generatorpolynom X16+X15+X2+1. Der für die Berechnung verwendete Polynomwert ist 0xA001. Der CRC-Prüfwert ergibt sich aus der Überprüfung aller Bytes im Datenrahmen, mit Ausnahme des CRC-Prüfwerts selbst. Artikeltyp: Energiezählermodul Material: Leiterplatte Spannungsmessbereich: 80–260 V Spannungsmessauflösung: 0,1 V Spannungsmessgenauigkeit: 0,5 % Strommessbereich: 0–100 A Anlaufstrom: 0,02 A Strommessauflösung: 0,001 A Strommessgenauigkeit: 0,5 % Wirkleistungsmessbereich: 0–23 kW Wirkleistungsanlauf: 0,4 W Wirkleistungsmessauflösung: 0,1 W Wirkleistungsanzeige: Anzeige mit einer Nachkommastelle bei Werten unter 1000 W, z. B. 999,9 W. Bei Leistungen ≥ 1000 W werden nur ganze Zahlen angezeigt, z. B. 1000 W. Leistungsfaktormessbereich: 0,00–1,00 Leistungsfaktormessauflösung: 0,01 Leistungsfaktormessgenauigkeit: 1 % Frequenzmessbereich: 45 Hz–65 Hz Frequenzmessauflösung: 0,1 Hz Frequenzmessgenauigkeit: 0,5 % Wirkenergiemessbereich: 0–9999,99 kWh Wirkenergiemessauflösung: 1 Wh Wirkenergiemessgenauigkeit: 0,5 % Wirkenergieanzeige: Bei Leistungen < 10 kWh wird die Einheit Wh angezeigt, wobei 1 kWh = 1000 Wh entspricht, z. B. 9999 Wh. Bei ≥ 10 kWh erfolgt die Anzeige in kWh, z. B. 9999,99 kWh. Energie-Reset: Software-Reset Überlastalarm: Der Wirkleistungsschwellenwert kann eingestellt werden. Wird dieser Schwellenwert überschritten, wird ein Alarm ausgelöst. Lieferumfang: 1 x Energiezählermodul 1 x Benutzerhandbuch 1 x Stromwandler
