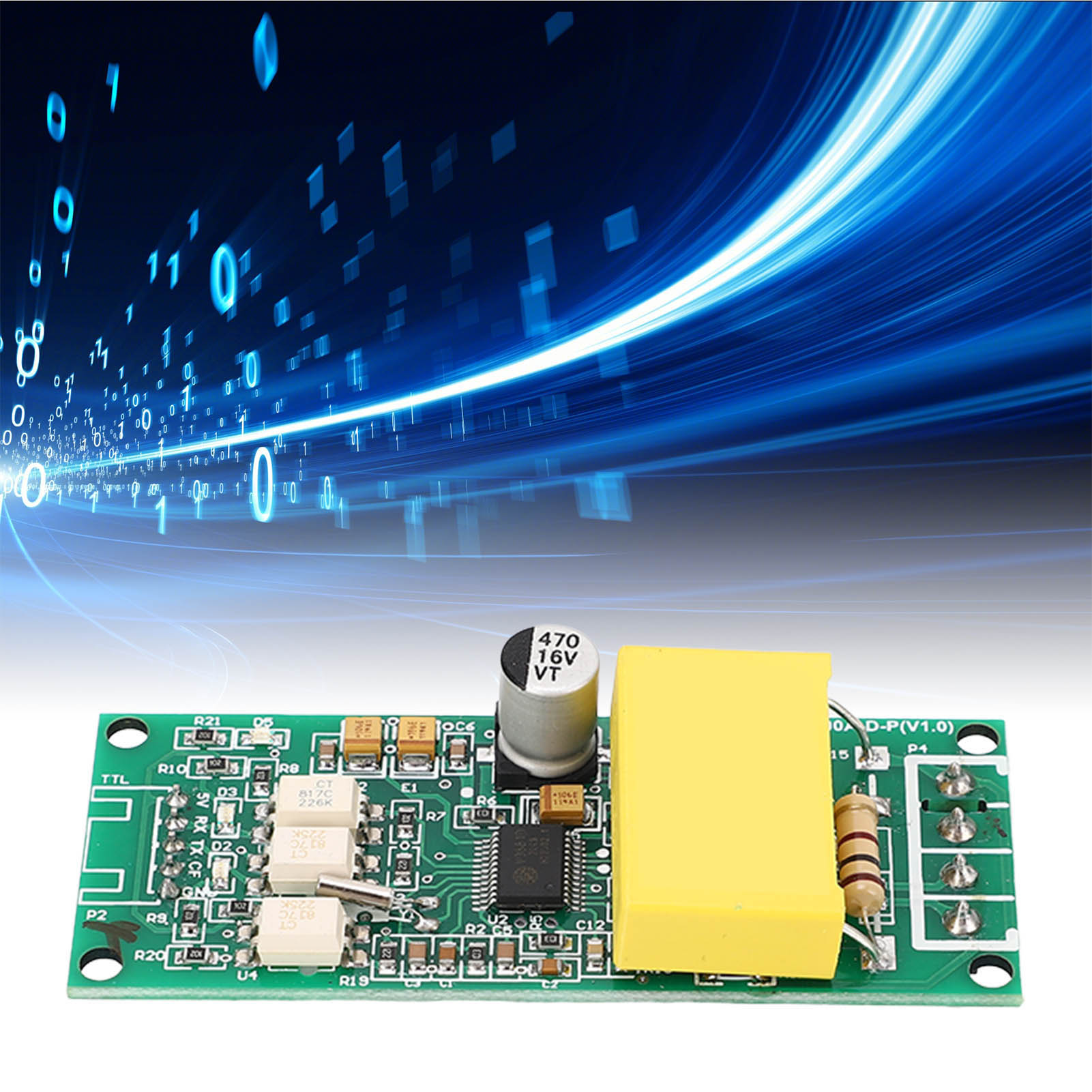

Peacefair Industriefrequenz-kommunikationsmodul, Hochpräzises Wechselspannungs- Und Strommessmodul, Ttl-seriellschnittstelle

Willkommen in unserem Shop! Hier ist ein leistungsstarkes Multifunktions-Messmodul, das für die präzise und zuverlässige Integration in Ihre elektrischen Systeme entwickelt wurde. Detaillierte technische Spezifikationen: - Produkttyp: Multifunktions-Messmodul - Material: Leiterplatte - Spannungsmessbereich: 80-260 V - Auflösung: 0,1 V - Messgenauigkeit: 0,5 % - Strommessbereich: 0-100 A - Anlaufstrom: 0,02 A - Stromauflösung: 0,001 A - Strommessgenauigkeit: 0,5 % - Wirkleistungsmessbereich: 0-23 kW - Anlaufleistung: 0,4 W - Leistungsauflösung: 0,1 W - **Leistungsanzeigeformat**: < 1000 W werden mit einer Dezimalstelle angezeigt (z. B. 999,9 W); ≥ 1000 W, zeigt nur ganze Zahlen an (z. B. 1000 W) - **Leistungsfaktor-Messbereich**: 0,00–1,00 - **Auflösung**: 0,01 - **Genauigkeit**: 1 % - **Frequenz-Messbereich**: 45 Hz–65 Hz - **Auflösung**: 0,1 Hz - **Genauigkeit**: 0,5 % - **Wirkenergie-Messbereich**: 0–9999,99 kWh - **Auflösung**: 1 Wh - **Genauigkeit**: 0,5 % - **Energieanzeigeformat**: < 10 kWh, Einheit Wh (1 kWh = 1000 Wh, z. B. 9999 Wh); ≥ 10 kWh, Anzeige in kWh (z. B. 9999,99 kWh) - **Energie-Reset**: Software-Reset - **Überlastalarm**: Einstellbarer Schwellenwert für die Wirkleistung; Alarm wird aktiviert, wenn die gemessene Leistung den definierten Schwellenwert überschreitet. **Version und Schnittstelle:** **PIN PULSE Version:** Erweiterte Version, optimiert für die Leiterplattenintegration, erleichtert Leistungsmessung und Fehlerkalibrierung. **Kommunikationsschnittstelle:** UART zu TTL-Physikalische Schicht, mit einer Baudrate von 9600, 8 Datenbits, 1 Stoppbit, keine Verifizierung. **Unterstützte Funktionscodes:** 0x03 (Hold-Register lesen), 0x04 (Eingangsregister lesen), 0x06 (Einzelregister schreiben), 0x41 (Kalibrierung), 0x42 (Leistungs-Reset). Code 0x41 ist nur für den internen Gebrauch bestimmt (nur Adresse 0xF8). **Master/Slave-Kommunikation:** Der Slave antwortet nicht auf den Master. Er verwendet die Adresse 0xF8 als universelle Adresse (nur für einen einzelnen Slave, kann als Kalibrierungsadresse verwendet werden). - **CRC-Prüfung**: 16-Bit-Format, belegt zwei Bytes, Generatorpolynom X16+X15+X2+1, Polynomwert für die Berechnung: 0xA001 **Lieferumfang:** - 1 x Testmodul - 1 x Benutzerhandbuch - 1 x Geschlossener Stromwandler (CCT) Dieses Modul eignet sich ideal zur präzisen Überwachung des Stromverbrauchs, zur Kalibrierung und zur Integration in automatisierte Systeme.
