Peacefair-leistungstest Mit Gehäuse Und Host-software – Ct100a-spule Im Geschlossenen Regelkreis

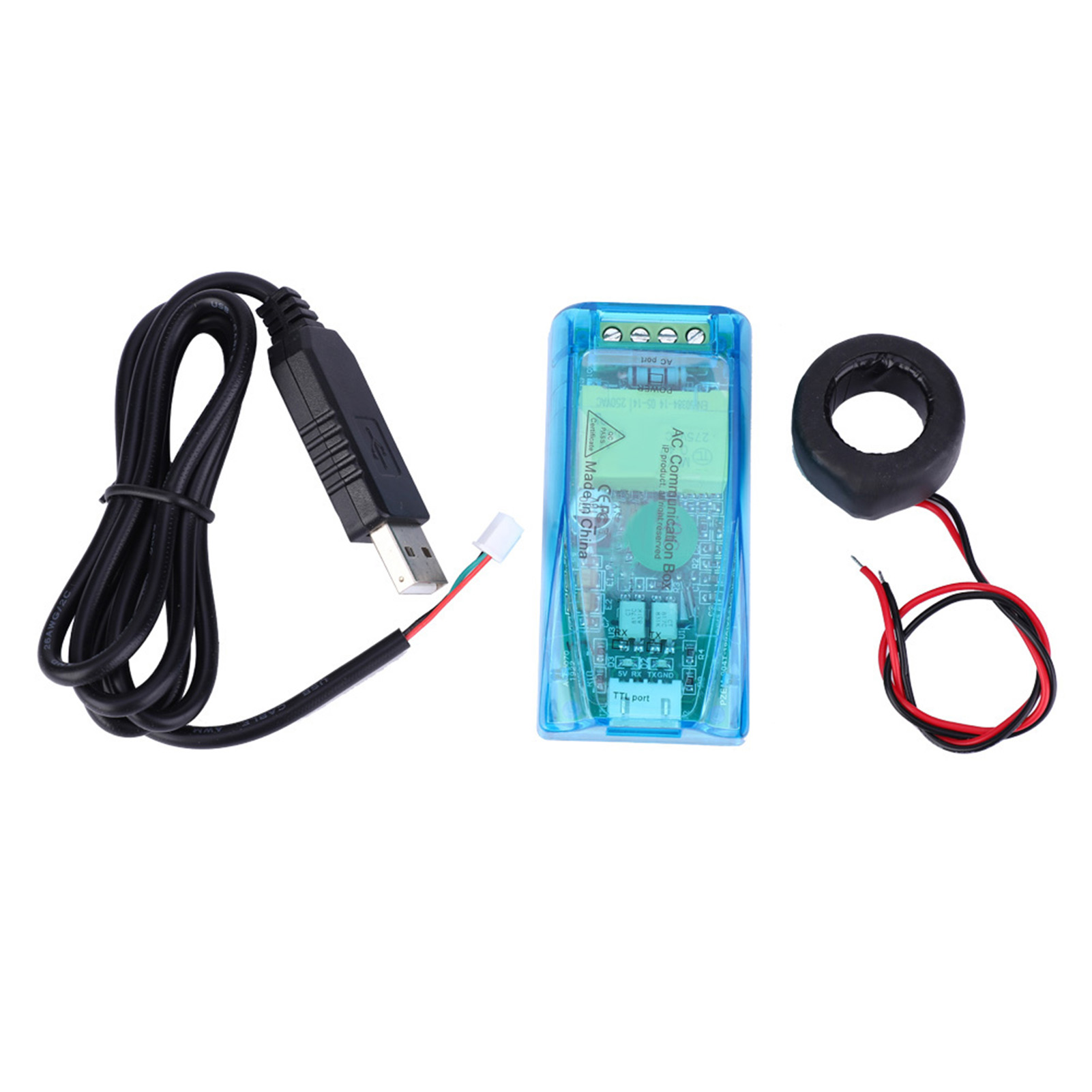

Willkommen in unserem Shop! Dieses Kommunikationsmodul für Wechselstromparameter dient primär der Messung von Wechselspannung, -strom, Wirkleistung, Frequenz, Leistungsfaktor und Wirkenergie. Es verfügt über keine Displayfunktion; die Daten werden über die TTL-Schnittstelle ausgelesen. Es ist mit dem Modbus-RTU-Standardprotokoll kompatibel und beinhaltet eine Host-Computer-Software. Das Set enthält ein TTL-zu-USB-Datenkabel und einen externen Stromwandler (CT). Dieses Modul ist mit Windows-Betriebssystemen kompatibel. **Technische Daten:** - **Spannung:** Messbereich AC 80-260 V, Auflösung 0,1 V, Genauigkeit 0,5 % - **Strom:** Messbereich 0-100 A, Auflösung 0,001 A, Genauigkeit 0,5 % - **Wirkleistung:** Messbereich 0-2,3 kW, minimale messbare Leistung 0,4 W, Auflösung 0,1 W - **Leistungsfaktor:** Messbereich 0,00-1,00, Auflösung 0,01, Genauigkeit 1 % - **Frequenz:** Bereich 45 Hz-65 Hz, Auflösung 0,1 Hz, Genauigkeit 0,5 % - **Wirkenergie:** Zählbereich 0-9999,99 kWh, Auflösung 1 Wh 0,5 % Genauigkeit **Kommunikationsprotokoll:** - **Physikalische Schicht:** UART-zu-TTL-Schnittstelle, 9600 Baud, 8 Datenbits, 1 Stoppbit, keine Parität. - **Anwendungsschicht:** Unterstützt das Modbus-RTU-Protokoll. Unterstützte Funktionscodes: 0x03 (Hold-Register lesen), 0x04 (Eingangsregister lesen), 0x06 (Einzelregister schreiben), 0x41 (Kalibrieren), 0x42 (Nullstromversorgung). Funktionscode 0x41 ist nur für den internen Gebrauch bestimmt (Adresse 0xF8) und verwendet ein standardmäßiges 16-Bit-Passwort (0x3721). Die Slave-Adresse liegt zwischen 0x01 und 0xF7; die Adresse 0x00 wird als Broadcast-Adresse verwendet (der Slave antwortet nicht). Die Adresse 0xF8 wird nur in einer Single-Slave-Umgebung als allgemeine Adresse verwendet. **Lesemessergebnisse:** Der Lesebefehl des Hosts (insgesamt 8 Bytes) lautet: Slave-Adresse + 0x04 + oberes Byte der Registeradresse + unteres Byte der Registeradresse + oberes Byte der Registernummer + unteres Byte der Registernummer + oberes Byte der CRC + unteres Byte der CRC. Die Slave-Antwort kann zwei Typen aufweisen: - **Korrekte Antwort:** Slave-Adresse + 0x04 + Anzahl der Bytes + Daten aus Register 1 (erst das obere, dann das untere Byte) + ... + CRC. - **Falsche Antwort:** Slave-Adresse + 0x84 + Ausnahmecode + CRC. Ausnahmecodes: 0x01 (ungültige Funktion), 0x02 (ungültige Adresse), 0x03 (ungültige Daten), 0x04 (Slave-Fehler) Fehler). **Messregistertabelle:** - **0x000:** Gemessener Spannungswert (1 LSB = 0,1 V) - **0x001:** Gemessener Stromwert, untere 16 Bit (1 LSB = 0,01 A) - **0x0002:** Gemessener Stromwert, obere 16 Bit (1 LSB = 0,01 A) - **0x0003:** Gemessener Leistungswert, untere 16 Bit (1 LSB = 0,1 W) - **0x0004:** Gemessener Leistungswert, obere 16 Bit (1 LSB = 0,1 W) - **0x0005:** Gemessener Energiewert, untere 16 Bit (1 LSB = 1 Wh) - **0x0006:** Gemessener Energiewert, obere 16 Bit (1 LSB = 1 Wh) - **0x0007:** Gemessener Frequenzwert (1 LSB = 0,1 Hz) - **0x0008:** Gemessener Leistungsfaktorwert (1 LSB = 0,01) - **0x0009:** Alarmstatus (0xFFFF = Alarm, 0x0000 = kein Alarm) Dieses Modul unterstützt außerdem das Lesen und Ändern von Slave-Parametern (Adresse und Alarmeinstellungen), die Nullstellung der Leistung und die Kalibrierung. **Lieferumfang:** - 1 x Kommunikationsmodul - 1 x Datenkabel - 1 x Stromwandler (CT) - 1 x Benutzerhandbuch
