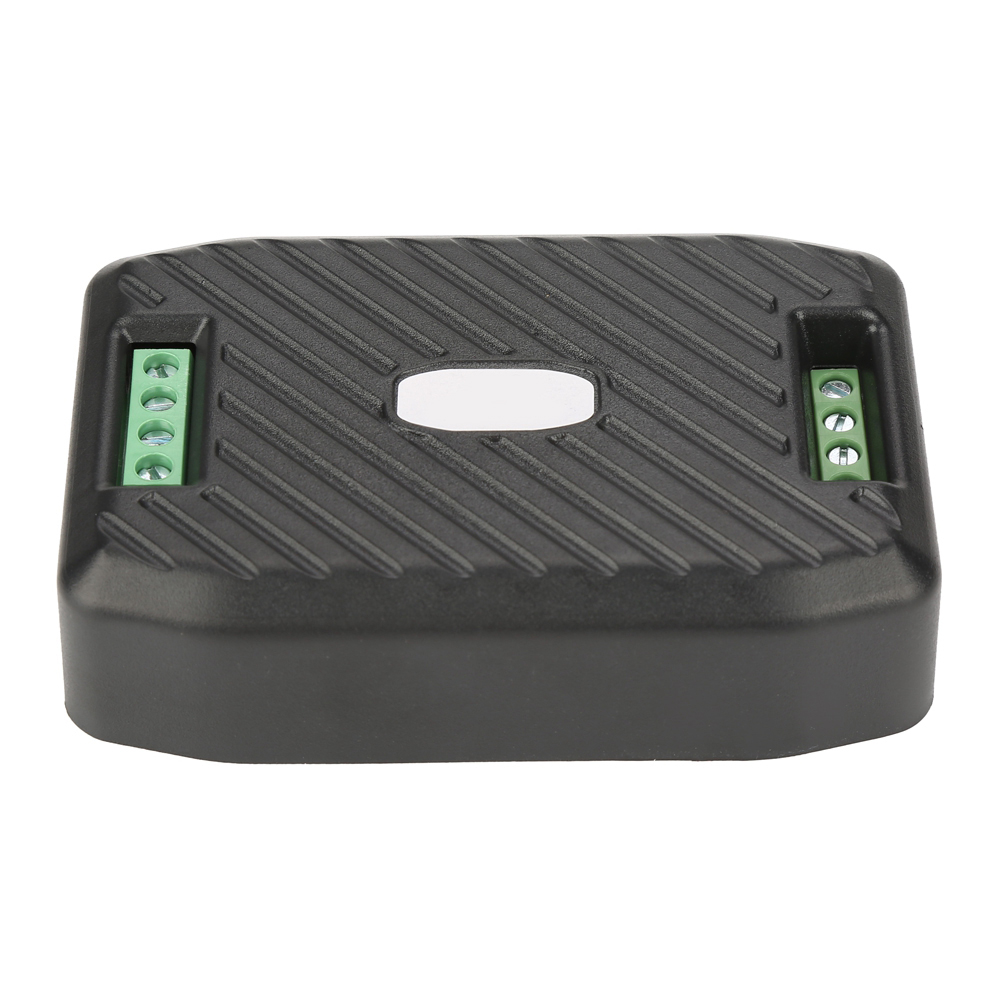

Peacefair Pzem-003 Gleichspannungs-, Strom-, Leistungs- Und Energieverbrauchsmessmodul Mit Kommunikationsfunktion (2)

Willkommen in unserem Shop! Dieses Modul ist primär für die Messung von Gleichspannung, Stromstärke, Wirkleistung, Frequenz und Energieverbrauch konzipiert. Es verfügt über keine Anzeigefunktion; Die Daten werden über die RS485-Schnittstelle ausgelesen. Merkmale: - Hauptsächlich zur Messung von Gleichspannung, Strom, Wirkleistung, Frequenz und Energieverbrauch. - Ausgestattet mit einem integrierten Shunt, liegt der Strommessbereich zwischen 0,01 und 10 A. - Die physikalische Schicht verwendet eine UART-zu-RS485-Kommunikationsschnittstelle mit einer Baudrate von 9600, 8 Datenbits, 2 Stoppbits und ohne Parität. - Die Anwendungsschicht verwendet das Modbus-RTU-Protokoll zur Kommunikation und unterstützt nur Funktionscodes wie 0x03, 0x04, 0x06, 0x41, 0x42 usw. - Der Spannungsschwellenwert kann eingestellt und in einen oberen und einen unteren Spannungsschwellenwert unterteilt werden; Wenn die gemessene Spannung den Schwellenwert überschreitet, wird ein Alarm ausgelöst. Technische Daten: Marke: PEACEFAIR Modell: PZEM-003 Spannung: - Messbereich: 0,05–300 V (bei einer Prüfspannung unter 7 V bitte den unabhängigen Stromversorgungsmodus verwenden) - Auflösung: 0,01 V - Messgenauigkeit: 1 % Strom: - Messbereich: 0,01–10 A - Auflösung: 0,01 A - Messgenauigkeit: 1 % Leistung: - Messbereich: 0,1–3 kW - Auflösung: 0,1 W - Messgenauigkeit: 1 % Energie Verbrauch: - Messbereich: 0–9999 kWh - Auflösung: 1 Wh - Messgenauigkeit: 1 % - Energierückstellung: per Software Überspannungsalarm: - Standard-Hochspannungsschwelle: 300 V - Standard-Niederspannungsschwelle: 7 V Kommunikationsschnittstelle: RS485-Schnittstelle Betriebstemperatur: -20 bis 60 °C Produktgröße: ca. 9 × 6 × 2,3 cm / 3,5 × 2,4 × 0,9 Zoll Gewicht: ca. 72 g bis 92 g / 2,5 oz bis 3,2 oz Messdetails und Auflösungen: - Spannungswert: 1 LSB entspricht 0,01 V - Aktueller Wert: 1 LSB entspricht 0,01 A - Leistungswert (16 Bit niedrig): 1 LSB entspricht 0,1 W - Leistungswert (16 Bit hoch): 1 LSB entspricht 0,1 W - Energiewert (16 Bit niedrig): 1 LSB entspricht 1 Wh - Energiewert (16 Bit hoch): 1 LSB entspricht 1 Wh - Hochspannungsalarmstatus: 0xFFFF für Alarm, 0x0000 für keinen Alarm - Niederspannungsalarmstatus: 0xFFFF für Alarm, 0x0000 für keinen Alarm Registeradressen: - 0x0000: Hochspannungsalarmschwelle (5–350 V), Fehler 300 V, 1 LSB entspricht 0,01 V - 0x0001: Niedrigspannungsalarmschwelle (1–350 V), Fehler 7 V, 1 LSB entspricht 0,01 V - 0x0002: ModbusRTU-Adresse, Bereich von 0x0001 bis 0x00F7 Optionales Kit: - #1: 1 x DC-Verbrauchsmesser - #2: 1 x DC-Verbrauchsmesser, 1 x RS485-zu-USB-Kabel Hinweis: - Die RS485-Schnittstelle ist ein passiver Ausgang. Sie benötigt eine externe 5-V-Stromversorgung mit einer Stromstärke von mindestens 100 mA. Bei einer Eingangsspannung unter 7 V muss eine separate 5-V-Betriebsspannung über den USB-Anschluss bereitgestellt werden. Verwenden Sie den USB-Anschluss Ihres PCs nicht als separate Stromversorgung, da dies Ihren PC beschädigen kann.
