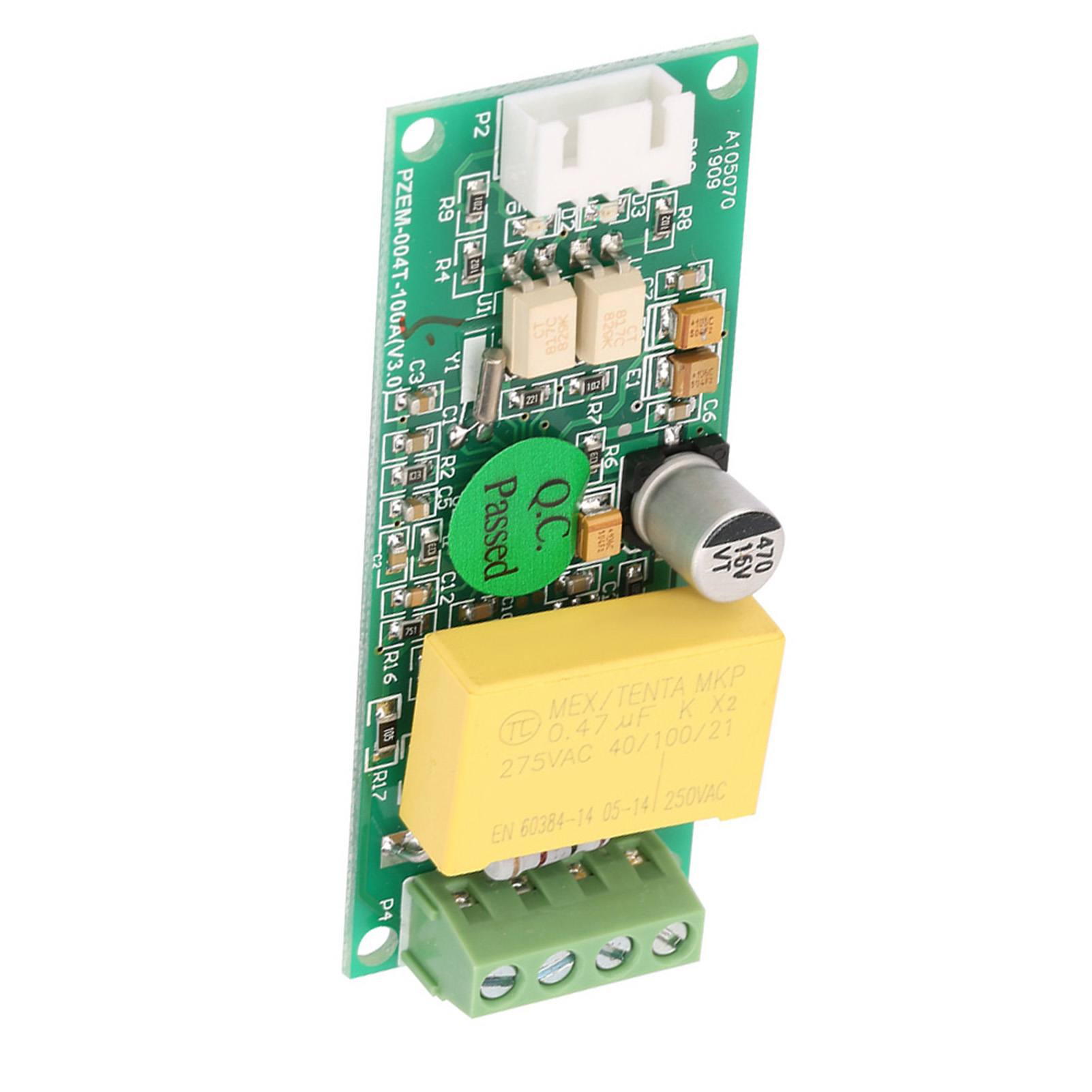

Peacefair Pzem-004t Ca 100 A Multifunktionales Leistungsmessgerät Und Monitor

Willkommen in unserem Shop! Dieses elektrische Überwachungsmodul dient zur Messung von Leistung, Energie, Spannung und Stromstärke mit Anzeige auf einem PC oder anderen Endgeräten. Es eignet sich ideal zum Testen von Hochleistungsgeräten und ermöglicht gleichzeitig die intuitive Beobachtung des kumulativen Prozesses bei Tests mit geringer Last (bis zu 100 W). **Hauptmerkmale:** - Misst Spannung (V), Stromstärke (A), durchschnittliche Leistung (kW) und Energie (kWh). - Energierücksetzung über eine spezielle Taste: 5 Sekunden lang gedrückt halten, loslassen und zur Bestätigung der Rücksetzung erneut drücken. - Datenspeicherung bei Stromausfall (die kumulierten Energiedaten vor dem Ausfall bleiben erhalten). - Kommunikation über eine serielle TTL-Schnittstelle, kompatibel mit verschiedenen TTL-Adaptern zur Anbindung an unterschiedliche Endgeräte (USB, RS232 usw.). - Anzeige auf einem PC über herunterladbare Software; Für andere Anschlüsse ist eine kundenspezifische Programmierung erforderlich. **Technische Daten:** - Betriebsspannung: 80 bis 260 V AC - Prüfspannung: 80 bis 260 V AC - Nennleistung: 100 A / 22000 W - Betriebsfrequenz: 45-65 Hz - Messgenauigkeit: 1,0 - Abmessungen der Platine: 7,3 x 3 x 2,3 cm (2,87 x 1,18 x 0,9 Zoll) **Anzeigeformate:** 1. **Leistungsmessbereich:** 0 bis 22 kW - 0 bis 10 kW: Format 0,000 bis 9,999 - 10 bis 22 kW: Format 10,00 bis 22,00 2. **Energiemessbereich:** 0 bis 9999 kWh - 0 bis 10 kWh: Format 0,000 bis 9,999 - 10 bis 100 kWh: Format 10,00 bis 99,99 - 1000 bis 1000 kWh: Format 100,0 bis 999,9 - 1000 bis 9999 kWh und darüber: Format 1000 bis 9999 3. **Spannungsmessbereich:** 80 bis 260 V AC (Anzeigeformat: 110,0 bis 220,0) 4. **Strommessbereich:** 0 bis 100 A (Anzeigeformat: 00,00 bis 99,99) **Funktionen:** 1. Messung von Spannung, Stromstärke, mittlerer Leistung und Energie. 2. Energierückstellung per Knopfdruck. 3. Datenspeicherung bei Stromausfall. 4. Anzeige auf dem PC (Spannung, Stromstärke, mittlere Leistung, Energie). 5. Serielle Schnittstelle (TTL) zum Auslesen und Einstellen von Parametern über einen USB-Adapter. **Anzeigeschnittstelle:** - Anzeige über PC oder andere Terminals (für Letzteres ist eine individuelle Programmierung erforderlich). Die einzelnen Parameter werden wie folgt angezeigt: 1. Spannung (V): Misst und zeigt die Netzspannung an. 2. Stromstärke (A): Misst und zeigt den Laststrom (ab 10 mA) an. Dieses Modul ist für Geräte mit hoher Leistung ausgelegt; für eine Genauigkeit im mA-Bereich wird es nicht empfohlen. 3. Energie (kWh): Misst und zeigt den kumulierten Verbrauch an. Die kleinste Einheit ist 0,001 kWh (beginnend bei 1 Wh), wodurch der kumulative Verlauf bei geringen Lasten (bis zu 100 W) beobachtet werden kann. 4. Leistung (kW): Misst und zeigt die Lastleistung an. Der kleinste getestete Wert ist 0,001 kW (1 W); dieses Modul wird für Leistungsmessungen unter 1 W nicht empfohlen. **Serielle Kommunikation:** Das Modul verfügt über eine serielle TTL-Datenschnittstelle. Sie können Parameter über die serielle Schnittstelle lesen und einstellen. Für die Kommunikation mit einem USB- oder RS232-Gerät (z. B. einem Computer) ist ein TTL-Adapter erforderlich. Hier sind die Kommunikationsprotokolle: - **Spannung lesen:** Senden Sie `B0 C0 A8 01 01 00 1A`, Antwort `A0 00 E6 02 00 00 88` (Beispiel: Spannung von 230,2 V). - **Stromstärke lesen:** Senden Sie `B1 C0 A8 01 01 00 1B`, Antwort `A1 00 11 20 00 00 D2` (Beispiel: Stromstärke von 17,32 A). - **Durchschnittsleistung lesen:** Senden Sie `B2 C0 A8 01 01 00 1C`, Antwort `A2 08 98 00 00 00 42` (Beispiel: Leistung von 2200 W). - **Energie lesen:** Senden Sie `B3 C0 A8 01 01 00 1D`, Antwort `A3 01 86 9F 00 00 C9` (Beispiel: Energie von 99999 Wh). - **Moduladresse festlegen:** Senden Sie `B4 C0 A8 01 01 00 1E`, Antwort `A4 00 00 00 00 00 A4` (Adresse auf 192.168.1.1 gesetzt). - **Leistungsalarmschwelle festlegen:** Senden Sie `B5 C0 A8 01 01 14 33`, Antwort `A5 00 00 00 00 00 A5` (Schwellenwert auf 20 kW gesetzt). **Protokollerklärung:** - Die Daten werden hexadezimal dargestellt. Das letzte Byte jedes Befehls oder jeder Antwort ist die Prüfsumme (kumulierte Summe). Beispielsweise ist die Prüfsumme für den Spannungsmessbefehl `B0 + C0 + A8 + 01 + 01 + 00 = 21E` `1E` (die letzten beiden Ziffern). Um die Spannung zu messen, geben die Antwortdaten `00 E6 02` an, dass `00 E6` (230 dezimal) den ganzzahligen Anteil und `02` (2 dezimal) den Dezimalanteil darstellt, also 230,2 V. Um den Strom zu messen, geben die Antwortdaten `11 20` an, dass `11` (17 dezimal) den ganzzahligen Anteil und `20` (32 dezimal) den Dezimalanteil darstellt, also 17,32 A. Um die Leistung zu messen, geben die Antwortdaten `08 98` (2200 dezimal) die Leistung in Watt an. Um den Energiewert abzulesen, stellen die Antwortdaten `01 86 9F` (99999 dezimal) die kumulierte Energie in Wattstunden dar. **Kommunikationshinweise:** 1. Schließen Sie die Hardware gemäß dem mitgelieferten Schaltplan an. 2. Wählen Sie nach dem Anschließen den Kommunikations
