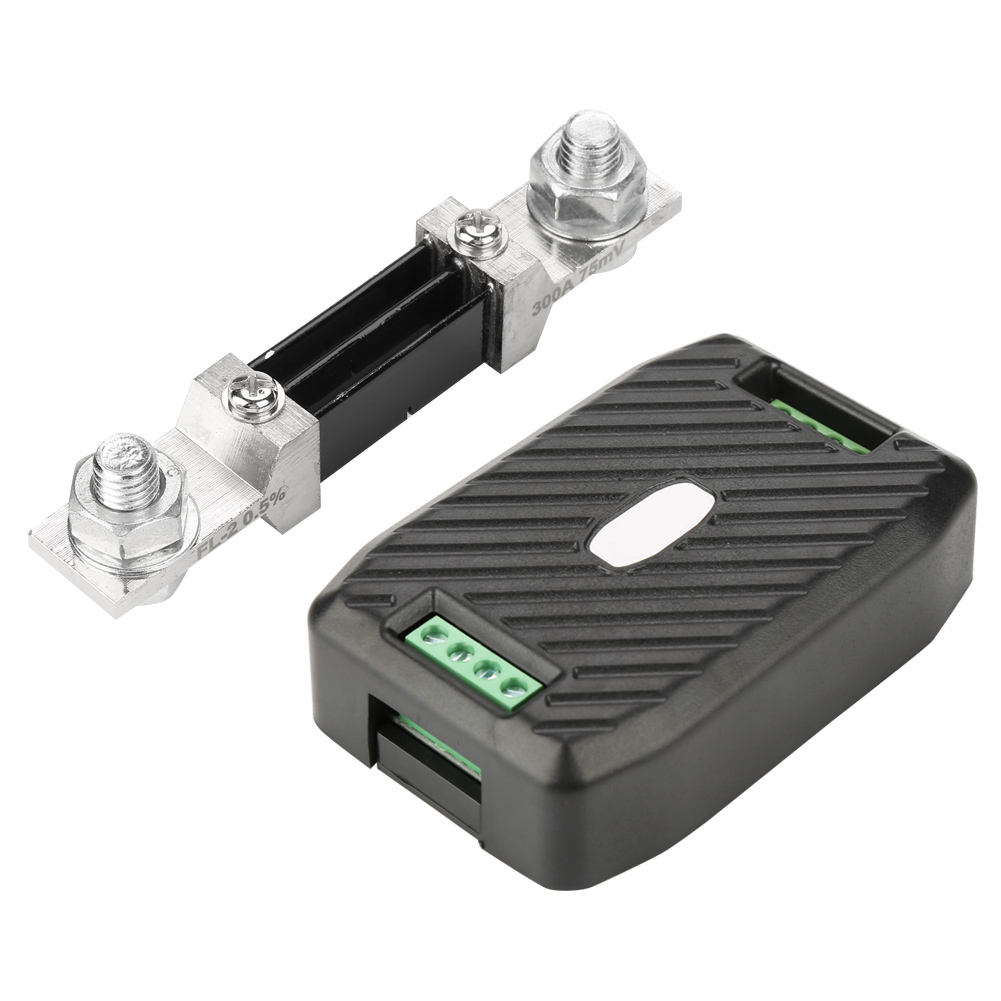

Peacefair Pzem-017 Gleichspannungs-strom-leistungs-energie-messmodul Mit Kommunikationsfunktion (6)

Willkommen in unserem Shop! Dieses Leistungsaufnahmemessmodul ist primär für die Messung von Gleichspannung, Stromstärke, Wirkleistung, Frequenz und Energieverbrauch konzipiert. Es verfügt über keine Anzeigefunktion; Alle Daten werden über die RS485-Schnittstelle ausgelesen. Hauptmerkmale: - Misst Gleichspannung, Strom, Wirkleistung, Frequenz und Energieverbrauch. - Der Strommessbereich beträgt 50 A, 100 A, 200 A oder 300 A, abhängig von der Spezifikation des externen Shunts. - Zehn verschiedene Kits sind erhältlich, um unterschiedlichen Anforderungen gerecht zu werden. - Die physikalische Schicht verwendet eine UART-zu-RS485-Kommunikationsschnittstelle mit einer Baudrate von 9600, 8 Datenbits, 2 Stoppbits und ohne Parität. - Die Anwendungsschicht verwendet das Modbus-RTU-Protokoll und unterstützt Funktionscodes wie 0x03, 0x04, 0x06, 0x41, 0x42 usw. - Spannungsschwellenwerte (hoch und niedrig) können definiert werden; Ein Alarm wird ausgelöst, wenn die gemessene Spannung diese Schwellenwerte überschreitet. Technische Daten: - Marke: PEACEFAIR - Modell: PZEM-017 - Spannung: - Messbereich: 0,05–300 V (bei einer Prüfspannung unter 7 V bitte den unabhängigen Stromversorgungsmodus verwenden) - Auflösung: 0,01 V - Messgenauigkeit: 1 % - Strom: - Messbereich: 0,02–300 A (kompatibel mit 50-A-, 100-A-, 200-A- und 300-A-Shunts) - Auflösung: 0,01 A - Messgenauigkeit: 1 % - Leistung: - Messbereich: 0,2–90 kW - Auflösung: 0,1 W - Messgenauigkeit: 1 % - Energieverbrauch: - Messbereich: 0–9999 kWh - Auflösung: 1 Wh - Messgenauigkeit: 1 % - Energierückstellung: per Software - Überspannungsalarm: - Standard-Hochspannungsschwelle: 300 V - Standard-Niederspannungsschwelle: 7 V - Kommunikationsschnittstelle: RS485 - Betriebstemperatur: -20 bis 60 °C - Produktabmessungen: ca. 9 × 6 × 2,3 cm / 3,5 × 2,4 × 0,9 Zoll - Gewicht: ca. 77 g bis 287 g / 2,7 oz bis 10,1 oz Registeradressen (gelesen): - 0x0000: Spannungswert (1 LSB = 0,01 V) - 0x0001: Stromwert (1 LSB = 0,01 A) - 0x0002: Leistungswert (16 niedrigwertige Bits) (1 LSB = 0,1 W) - 0x0003: Leistungswert (16 hochwertige Bits) (1 LSB = 0,1 W) - 0x0004: Energiewert (16 niedrigwertige Bits) (1 LSB = 1 Wh) - 0x0005: Energiewert (16 hochwertige Bits) (1 LSB = 1 Wh) - 0x0006: Hochspannungsalarmstatus (0xFFFF = Alarm, 0x0000 = Kein Alarm) - 0x0007: Status des Niederspannungsalarms (0xFFFF = Alarm, 0x0000 = kein Alarm) Registeradressen (Schreiben): - 0x0000: Hochspannungsalarmschwelle (5~350V, Fehler 300V, 1 LSB = 0,01V) - 0x0001: Niederspannungsalarmschwelle (1~350V, Fehler 7V, 1 LSB = 0,01V) - 0x0002: Modbus-RTU-Adresse (Bereich 0x0001~0x00F7) - 0x0003: Strombereich (0x0000: 100A, 0x0001: 50A, 0x0002: 200A, 0x0003: 300A) Optionale Kits erhältlich: - Nr. 1: 1 x Gleichstromverbrauchsmesser - Nr. 2: 1 x Gleichstromverbrauchsmesser, 1 x RS485-zu-USB-Kabel - Nr. 3: 1 x Gleichstromverbrauchsmesser, 1 x 50A-Shunt - Nr. 4: 1 x Gleichstromverbrauchsmesser, 1 x 100A-Shunt - Nr. 5: 1 x Gleichstromverbrauchsmesser, 1 x 200A-Shunt - Nr. 6: 1 x Gleichstromverbrauchsmesser, 1 x 300A-Shunt - Nr. 7: 1 x Gleichstromverbrauchsmesser, 1 x RS485-zu-USB-Kabel, 1 x 50A-Shunt - Nr. 8: 1 x Gleichstromverbrauchsmesser, 1 x RS485-zu-USB-Kabel USB-Kabel, 1 x 100-A-Shunt - #9: 1 x Gleichstromverbrauchsmesser, 1 x RS485-zu-USB-Kabel, 1 x 200-A-Shunt - #10: 1 x Gleichstromverbrauchsmesser, 1 x RS485-zu-USB-Kabel, 1 x 300-A-Shunt Wichtige Hinweise: - Die RS485-Schnittstelle ist ein passiver Ausgang. Sie benötigt ein externes 5-V-Netzteil mit einem Strom von mehr als 100 mA. Wenn die Eingangsspannung unter 7 V liegt, muss eine separate 5-V-Stromversorgung über den USB-Anschluss bereitgestellt werden. Verwenden Sie den USB-Anschluss Ihres Computers nicht als separate Stromquelle; dies kann Ihren Computer beschädigen.
