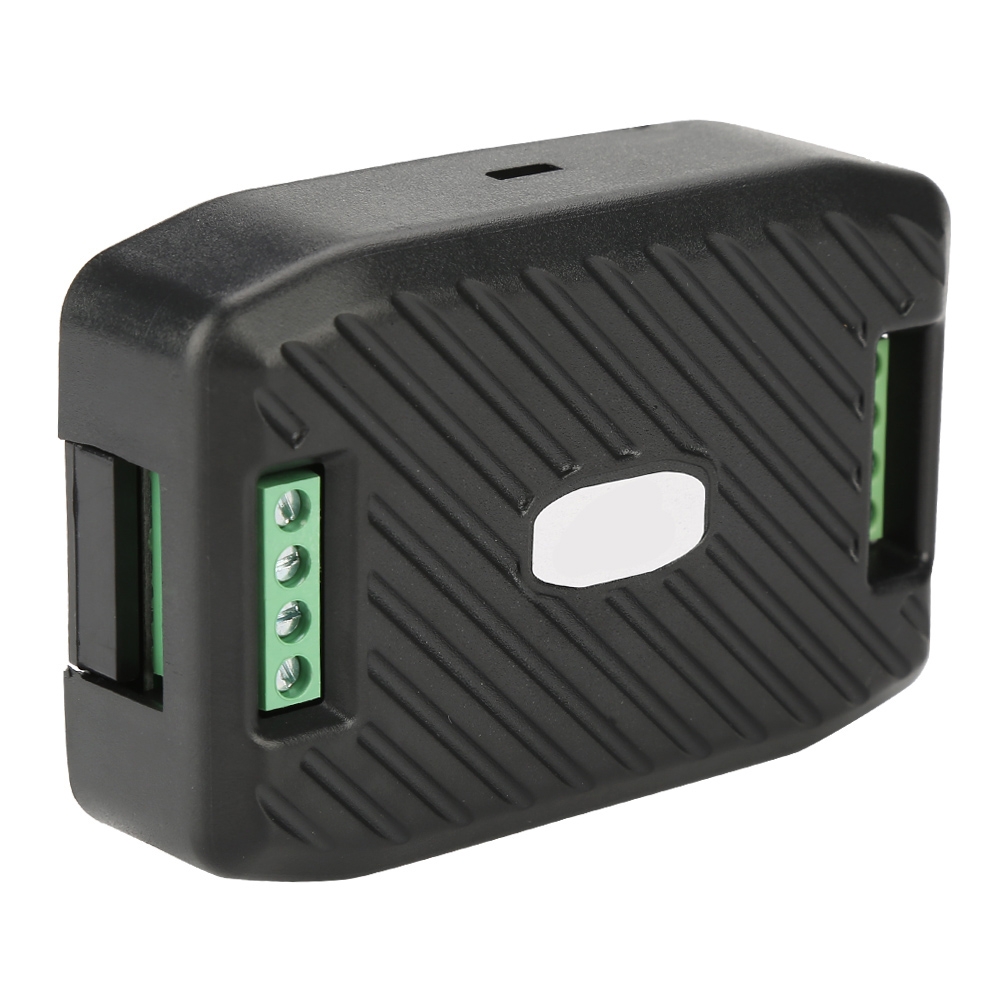

Peacefair Pzem-017 Gleichspannungs-, Strom-, Leistungs-, Energie- Und Verbrauchsmesser Mit Kommunikationsmodul (4)

Willkommen in unserem Shop! Dieses Leistungsaufnahmemessmodul ist primär für die Messung von Gleichspannung, Stromstärke, Wirkleistung, Frequenz und Energieverbrauch konzipiert. Es verfügt über keine Anzeigefunktion; Die Daten werden über die RS485-Schnittstelle ausgelesen. Hauptmerkmale: - Misst Gleichspannung, Strom, Wirkleistung, Frequenz und Energieverbrauch. - Der Strommessbereich beträgt 50 A, 100 A, 200 A oder 300 A, abhängig von der Spezifikation des externen Shunts. - 10 verschiedene Kits sind für unterschiedliche Anforderungen erhältlich. - Die physikalische Schicht verwendet eine UART-zu-RS485-Kommunikationsschnittstelle mit einer Baudrate von 9600, 8 Datenbits, 2 Stoppbits und ohne Parität. - Die Anwendungsschicht verwendet das Modbus-RTU-Protokoll zur Kommunikation und unterstützt die Funktionscodes 0x03, 0x04, 0x06, 0x41, 0x42 usw. - Einstellbare Spannungsschwellenwerte (hoch und niedrig) mit Alarm bei Überschreitung des gemessenen Spannungswerts. Schwellenwerte. Technische Daten: - Marke: PEACEFAIR - Modell: PZEM-017 - Spannung: - Messbereich: 0,05–300 V (bei einer Prüfspannung unter 7 V ist ein separates Netzteil erforderlich) - Auflösung: 0,01 V - Messgenauigkeit: 1 % - Strom: - Messbereich: 0,02–300 A (kompatibel mit 50-A-, 100-A-, 200-A- und 300-A-Shunts) - Auflösung: 0,01 A - Messgenauigkeit: 1 % - Leistung: - Messbereich: 0,2–90 kW - Auflösung: 0,1 W - Messgenauigkeit: 1 % - Energieverbrauch: - Messbereich: 0–9999 kWh - Auflösung: 1 Wh - Messgenauigkeit: 1 % - Energierückstellung: per Software - Überspannungsalarm: - Standard-Hochspannungsschwelle: 300 V - Standard-Niederspannungsschwelle: 7 V - Kommunikationsschnittstelle: RS485 - Betriebstemperatur: -20 bis 60 °C - Produktgröße: ca. 9 x 6 x 2,3 cm - Gewicht: ca. 77 g bis 287 g Registeradressen (gelesen): - 0x0000: Spannungswert (1 LSB = 0,01 V) - 0x0001: Stromwert (1 LSB = 0,01 A) - 0x0002: Leistungswert, niedrigste Bits (1 LSB = 0,1 W) - 0x0003: Leistungswert, höchste Bits (1 LSB = 0,1 W) - 0x0004: Energiewert, niedrigste Bits (1 LSB = 1 Wh) - 0x0005: Energiewert, höchste Bits (1 LSB = 1 Wh) - 0x0006: Hochspannungsalarmstatus (0xFFFF = Alarm, 0x0000 = kein Alarm) - 0x0007: Niederspannungsalarmstatus (0xFFFF = Alarm, 0x0000 = kein Alarm) Registeradressen (Schreiben): - 0x0000: Hochspannungsalarmschwelle (5–350 V, Fehler 300 V, 1 LSB = 0,01 V) - 0x0001: Niederspannungsalarmschwelle (1–350 V, Fehler 7 V, 1 LSB = 0,01 V) - 0x0002: Modbus-RTU-Adresse (Bereich 0x0001–0x00F7) - 0x0003: Strombereich (0x0000 = 100 A, 0x0001 = 50 A, 0x0002 = 200 A, 0x0003 = 300 A) Optionale Kits verfügbar: - #1: 1 x Gleichstromzähler - #2: 1 x Gleichstromzähler, 1 x RS485-zu-USB-Kabel - #3: 1 x Gleichstromzähler, 1 x 50-A-Shunt - #4: 1 x Gleichstromzähler, 1 x 100-A-Shunt - #5: 1 x Gleichstromzähler, 1 x 200-A-Shunt - #6: 1 x Gleichstromzähler, 1 x 300-A-Shunt - #7: 1 x Gleichstromzähler, 1 x RS485-zu-USB-Kabel, 1 x 50-A-Shunt - #8: 1 x Gleichstromzähler, 1 x RS485-zu-USB-Kabel, 1 x 100-A-Shunt - #9: 1 x Gleichstromverbrauchsmesser, 1 x RS485-zu-USB-Kabel, 1 x 200-A-Shunt - #10: 1 x Gleichstromverbrauchsmesser, 1 x RS485-zu-USB-Kabel, 1 x 300-A-Shunt Wichtige Hinweise: - Die RS485-Schnittstelle ist ein passiver Ausgang. Sie benötigt ein externes 5-V-Netzteil mit einem Strom von mehr als 100 mA. Wenn die Eingangsspannung unter 7 V liegt, muss eine separate 5-V-Stromversorgung über den USB-Anschluss bereitgestellt werden. Verwenden Sie den USB-Anschluss Ihres Computers nicht als separate Stromversorgung; dies kann Ihren PC beschädigen.
