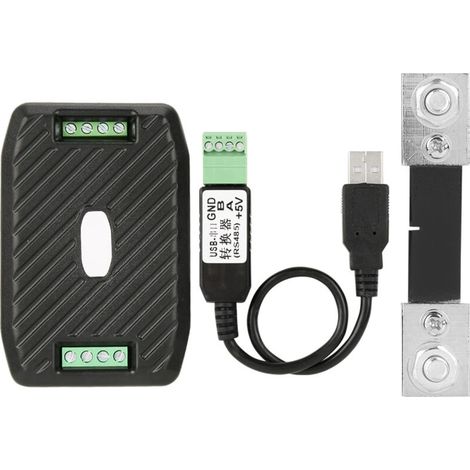

Peacefair Pzem-017 Kommunikationsmodul Für Gleichstrom-energieverbrauchszähler (8)

Allgemeine Beschreibung Das PEACEFAIR PZEM-017 Energiezähler-Kommunikationsmodul dient zur Messung von Gleichspannung, Stromstärke, Wirkleistung, Frequenz und Energieverbrauch. Es ist in 10 verschiedenen Kits erhältlich, um unterschiedlichen Anforderungen gerecht zu werden. Dieses Modul verwendet eine UART-zu-RS485-Kommunikationsschnittstelle mit einer Baudrate von 9600 und ermöglicht so die Kommunikation über das Modbus-RTU-Protokoll. Technische Daten Marke: PEACEFAIR Modell: PZEM-017 Messspannung: 0,05–300 V Spannungsauflösung: 0,01 V, Messgenauigkeit der Spannung: 1 % Messstrom: 0,02–300 A (mit 50-A-, 100-A-, 200-A- und 300-A-Shunts) Stromauflösung: 0,01 A, Strommessgenauigkeit: 1 % Messleistung: 0,2–90 kW Leistungsauflösung: 0,1 W, Leistungsmessgenauigkeit: 1 %, Energieverbrauch: 0–9999 kWh Energieverbrauchsauflösung: 1 Wh, Energieverbrauchsmessgenauigkeit: 1 %, Überspannungsalarm: Standard-Hochspannungsschwelle: 300 V, Standard-Niederspannungsschwelle: 7 V Betriebstemperatur: -20 bis 60 °C Produktgröße: 6 × 2,3 cm (3,5 × 2,4 × 0,9 Zoll) Gewicht: 77 g bis 287 g (2,7 oz bis 10,1 oz) Kompatibilität und Zubehör Kit 1: 1 × DC-Leistungsmesser-Kit #2: 1 x DC-Leistungsmesser, 1 x RS485-zu-USB-Kabel Kit #3: 1 x DC-Leistungsmesser, 1 x 50-A-Shunt Kit #4: Kit #5: 1 x DC-Verbrauchsmesser, 1 x 100-A-Shunt Kit #6: 1 x DC-Verbrauchsmesser, 1 x 200-A-Shunt Kit #7: 1 x DC-Verbrauchsmesser, 1 x RS485-zu-USB-Kabel, 1 x 50-A-Shunt Kit #8: 1 x DC-Verbrauchsmesser, 1 x RS485-zu-USB-Kabel, 1 x 100-A-Shunt Kit #9: 1 x DC-Verbrauchsmesser, 1 x RS485-zu-USB-Kabel, 1 x 200-A-Shunt Kit #10: 1 x DC-Verbrauchsmesser, 1 x RS485-zu-USB-Kabel, 1 x 300-A-Shunt Installation Für die Installation wird ein externes 5-V-Netzteil benötigt, dessen Leistung größer als … sein muss. 100 mA. Bei einer Eingangsspannung unter 7 V muss eine separate Betriebsspannung von 5 V über den USB-Anschluss bereitgestellt werden. Verwenden Sie den USB-Anschluss Ihres PCs nicht als Stromquelle, da dies Ihren Computer beschädigen kann. Anwendung: Das Modul dient zur Messung verschiedener elektrischer Parameter. Die Daten werden über die RS485-Schnittstelle ausgelesen. Der Spannungsschwellenwert kann so eingestellt werden, dass ein Alarm ausgelöst wird, sobald die gemessene Spannung die festgelegten Grenzwerte überschreitet.
