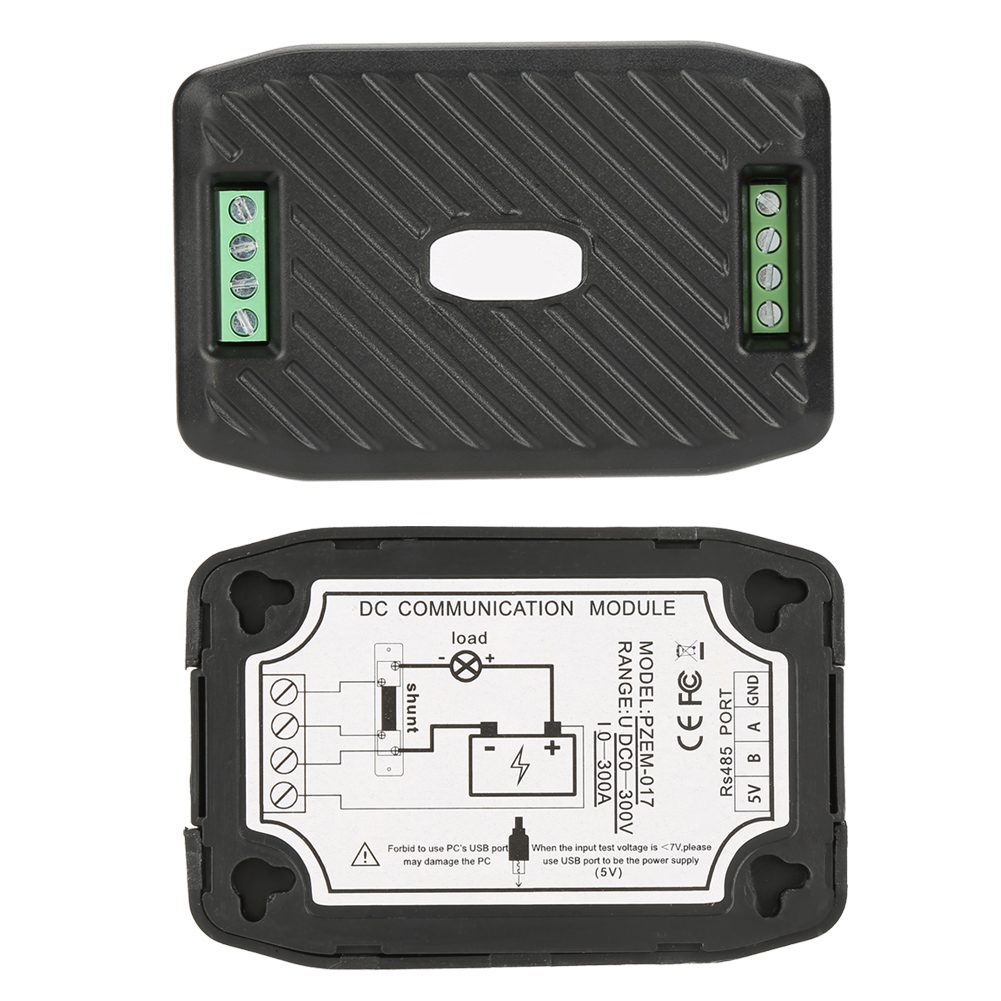

Peacefair Pzem-017 Spannungs-, Strom-, Leistungs- Und Energieverbrauchsmesser Dc-kommunikationsmodul (2)

Willkommen in unserem Shop! Dieses Modul ist primär für die Messung von Gleichspannung, Stromstärke, Wirkleistung, Frequenz und Energieverbrauch konzipiert. Es verfügt über keine Anzeigefunktion; Die Daten werden über die RS485-Schnittstelle ausgelesen. Funktionen: - Misst Gleichspannung, Strom, Wirkleistung, Frequenz und Energieverbrauch. - Der Strommessbereich beträgt 50 A, 100 A, 200 A oder 300 A, abhängig von der Spezifikation des externen Shunts. - 10 verschiedene Kits sind erhältlich, um Ihren unterschiedlichen Anforderungen gerecht zu werden. - Die physikalische Schicht verwendet eine UART-zu-RS485-Kommunikationsschnittstelle mit einer Baudrate von 9600, 8 Datenbits, 2 Stoppbits und ohne Parität. - Die Anwendungsschicht verwendet das Modbus-RTU-Protokoll für die Kommunikation und unterstützt Funktionscodes wie 0x03, 0x04, 0x06, 0x41, 0x42 usw. - Der Spannungsschwellenwert kann angepasst und in hohe und niedrige Spannungsschwellenwerte unterteilt werden; Wenn die gemessene Spannung den Schwellenwert überschreitet, wird ein Alarm ausgelöst. Spezifikationen: - Marke: PEACEFAIR - Modell: PZEM-017 - Spannung: - Messbereich: 0,05–300 V (bei einer Prüfspannung unter 7 V bitte den unabhängigen Stromversorgungsmodus verwenden) - Auflösung: 0,01 V - Messgenauigkeit: 1 % - Strom: - Messbereich: 0,02–300 A (kompatibel mit 50-A-, 100-A-, 200-A- und 300-A-Shunts) - Auflösung: 0,01 A - Messgenauigkeit: 1 % - Leistung: - Messbereich: 0,2–90 kW - Auflösung: 0,1 W - Messgenauigkeit: 1 % - Energieverbrauch: - Messbereich: 0–9999 kWh - Auflösung: 1 Wh - Messgenauigkeit: 1 % - Energierückstellung: per Software - Überspannungsalarm: - Standard-Hochspannungsschwelle: 300 V - Standard-Niederspannungsschwelle: 7 V - Kommunikationsschnittstelle: RS485 - Betriebstemperatur: -20 bis 60 °C - Produktgröße: ca. 9 × 6 × 2,3 cm / 3,5 × 2,4 × 0,9 Zoll - Gewicht: ca. 77 g bis 287 g / 2,7 oz ~ 10,1 oz Registertabelle (Lesen): - 0x0000: Spannungswert (1 LSB entspricht 0,01 V) - 0x0001: Stromwert (1 LSB entspricht 0,01 A) - 0x0002: Leistungswert (16 niedrigwertige Bits) (1 LSB entspricht 0,1 W) - 0x0003: Leistungswert (16 hochwertige Bits) - 0x0004: Energiewert (16 niedrigwertige Bits) (1 LSB entspricht 1 Wh) - 0x0005: Energiewert (16 hochwertige Bits) - 0x0006: Status der Überspannungsalarmierung (0xFFFF = Alarm, 0x0000 = kein Alarm) - 0x0007: Unterspannungsalarmstatus (0xFFFF = Alarm, 0x0000 = kein Alarm) Registertabelle (Schreiben): - 0x0000: Überspannungsalarmschwelle (5~350V, Standard 300V) (1 LSB entspricht 0,01V) - 0x0001: Unterspannungsalarmschwelle (1~350V, Standard 7V) (1 LSB entspricht 0,01V) - 0x0002: Modbus-RTU-Adresse (Bereich: 0x0001~0x00F7) - 0x0003: Strombereich (0x0000: 100A, 0x0001: 50A, 0x0002: 200A, 0x0003: 300A) Verfügbare Kits: - #1: 1 x DC-Verbrauchsmesser - #2: 1 x DC-Verbrauchsmesser, 1 x RS485-zu-USB-Kabel - #3: 1 x DC-Verbrauchsmesser, 1 x 50A-Shunt - #4: 1 x DC-Verbrauchsmesser, 1 x 100A-Shunt - #5: 1 x DC-Verbrauchsmesser, 1 x 200A-Shunt - #6: 1 x DC-Verbrauchsmesser, 1 x 300A-Shunt - #7: 1 x DC-Verbrauchsmesser, 1 x RS485-zu-USB-Kabel, 1 x 50A-Shunt - #8: 1 x DC-Verbrauchsmesser, 1 x RS485 #9: 1 x Gleichstromverbrauchsmesser, 1 x RS485-zu-USB-Kabel, 1 x 200-A-Shunt - #10: 1 x Gleichstromverbrauchsmesser, 1 x RS485-zu-USB-Kabel, 1 x 300-A-Shunt Hinweise: - Die RS485-Schnittstelle ist ein passiver Ausgang. Ein externes 5-V-Netzteil mit einem Strom von mehr als 100 mA ist erforderlich. Wenn die Eingangsspannung weniger als 7 V beträgt, muss eine separate 5-V-Stromversorgung über den USB-Anschluss bereitgestellt werden. Verwenden Sie den USB-Anschluss Ihres PCs nicht als separate Stromversorgung, da dies Ihren Computer beschädigen kann.
