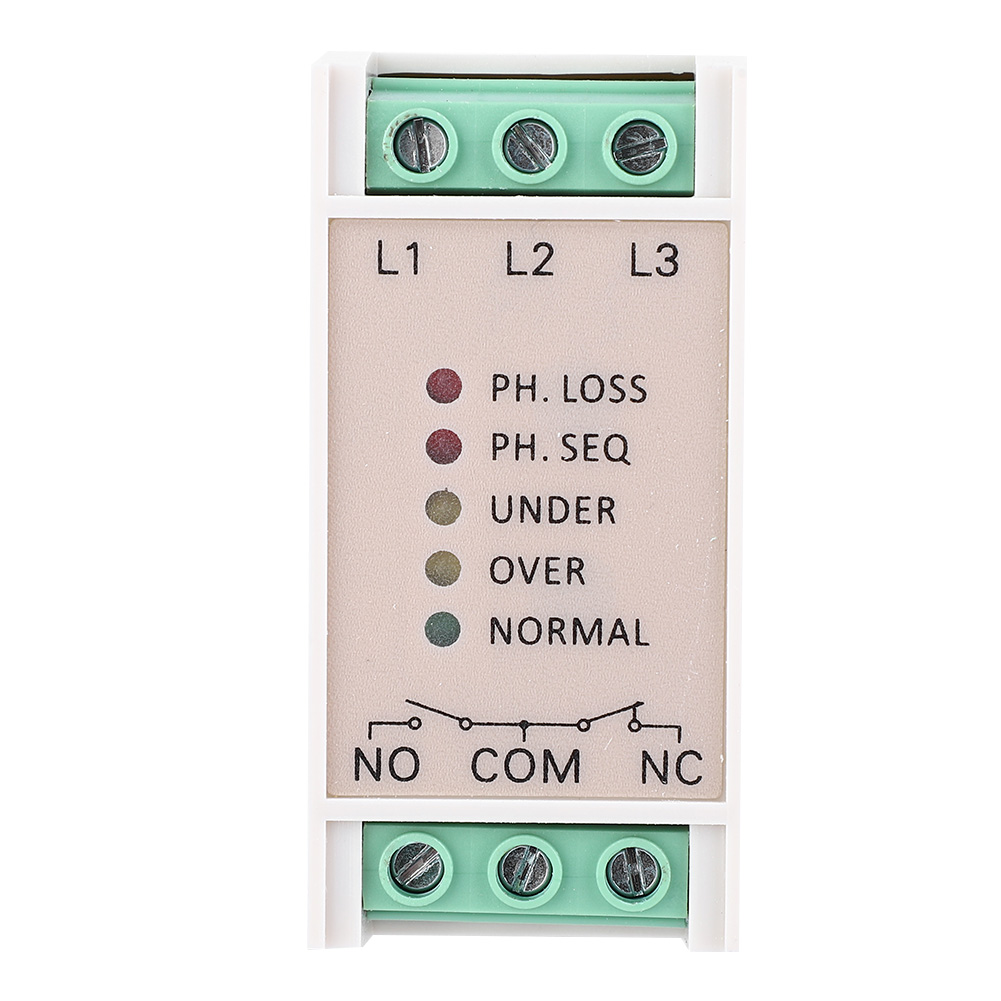

Phasenfolgeschutz Und Spannungsüberwachung 380–415 V Ac Für Drehstromnetze

Willkommen in unserem Shop! Der multifunktionale Spannungs- und Phasenfolgeschutz TVR2000-4, auch bekannt als Dreiphasen-Leistungsmonitor, Phasenfolgeschutz und Über- und Unterspannungsschutz, ist primär für die Erkennung verschiedener Fehler in dreiphasigen 50/60-Hz-Industrienetzen mit Nennspannungen unter 460 V, wie z. B. 220 V, 380 V, 440 V und 460 V, konzipiert. Es bietet Relais-Schutz gegen Überspannung, Unterspannung, Phasenausfall, Phasenumkehr (Phasenfolge) und dreiphasige Spannungsunsymmetrie der Eingangsstromversorgung. Hauptmerkmale: - Breites Anwendungsspektrum: Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, zentrale Klimaanlagen, elektrische Schaltschränke, Schaltanlagen, Kräne usw. - Essentieller Schutz zur Aufrechterhaltung der normalen Betriebsspannung für Geräte im industriellen Betrieb. - Klare Anzeige durch 5 Kontrollleuchten: Normalbetrieb, Phasenausfall (dreiphasige Unsymmetrie), Phasenumkehr, Überspannung, Unterspannung. - Phasenausfallschutz: Löst nach 2 Sekunden Verzögerung aus, wenn eine Phase fehlt, unabhängig davon, ob die Leitung in Betrieb ist oder nicht. - Phasenumkehrschutz: Schutzmaßnahme gegen eine falsche Verbindung der Phasenfolge L1, L2, L3 mit einer Reaktionsverzögerung von 2 Sekunden. - Schutz vor Spannungsunsymmetrie: Löst aus bei 2 Sekunden Verzögerung, wenn die dreiphasige Unsymmetrie 10 % überschreitet, zum Schutz der Leitungssicherheit. - Überspannungsschutz: Aktiviert, wenn die Spannung der geschützten Leitung den Sollwert überschreitet. Verzögerung: 3 bis 8 Sekunden. Wiederherstellungsspannung: 6 bis 20 V AC. - Unterspannungsschutz: Aktiviert, wenn die Spannung der geschützten Leitung unter dem Sollwert liegt. Verzögerung: 3 bis 8 Sekunden. Wiederherstellungsspannung: 3 bis 20 V AC. - Komfortable Installation: Sockel für DIN-Schiene, kompatibel mit HT35-Schiene. Zwei M4-Schraublöcher für die direkte, separate Montage. Spezifikationen: - Zustand: 100 % neu - Typ: Schutzrelais - Abmessungen: ca. 68 x 30 x 76 mm / 2,7 x 1,2 x 3 Zoll - Hauptstromkreis: * Nennspannung: 415 V AC * Anschlussdrähte: Isolierter Kupferdraht mit einem Querschnitt von 1,0 bis 2,5 mm². Ein massiver Kupferdraht kann direkt in die Klemme eingeführt werden. Für ein Kabel muss eine Nadelendklemme hinzugefügt werden, um eine zuverlässige Verbindung zu gewährleisten. - Hilfsschaltung: 1) Ein Öffnerkontakt und ein Schließerkontakt, elektrisch untrennbar. 2) Nutzungskategorie: AC15, DC13 3) Kontaktbelastbarkeit: 250 VAC 2,5 A / 30 VDC 1,5 A - Konventioneller thermischer Strom: 5 A - Spannungsschutzbereich (für Modell 2000): Überspannungsschutz +15 %, Unterspannungsschutz -15 %. Lieferumfang: - 1 x Schutzrelais - 1 x Bedienungsanleitung Wichtiger Hinweis: Dieser Schutz überwacht lediglich die Spannung und deren Phasenfolge; er kann für Motoren verschiedener Typen eingesetzt werden. Die Probenahme muss auf der Versorgungsseite des Dreiphasennetzes erfolgen. Sie darf NICHT auf der Ausgangsseite eines Frequenzumrichters installiert werden.
