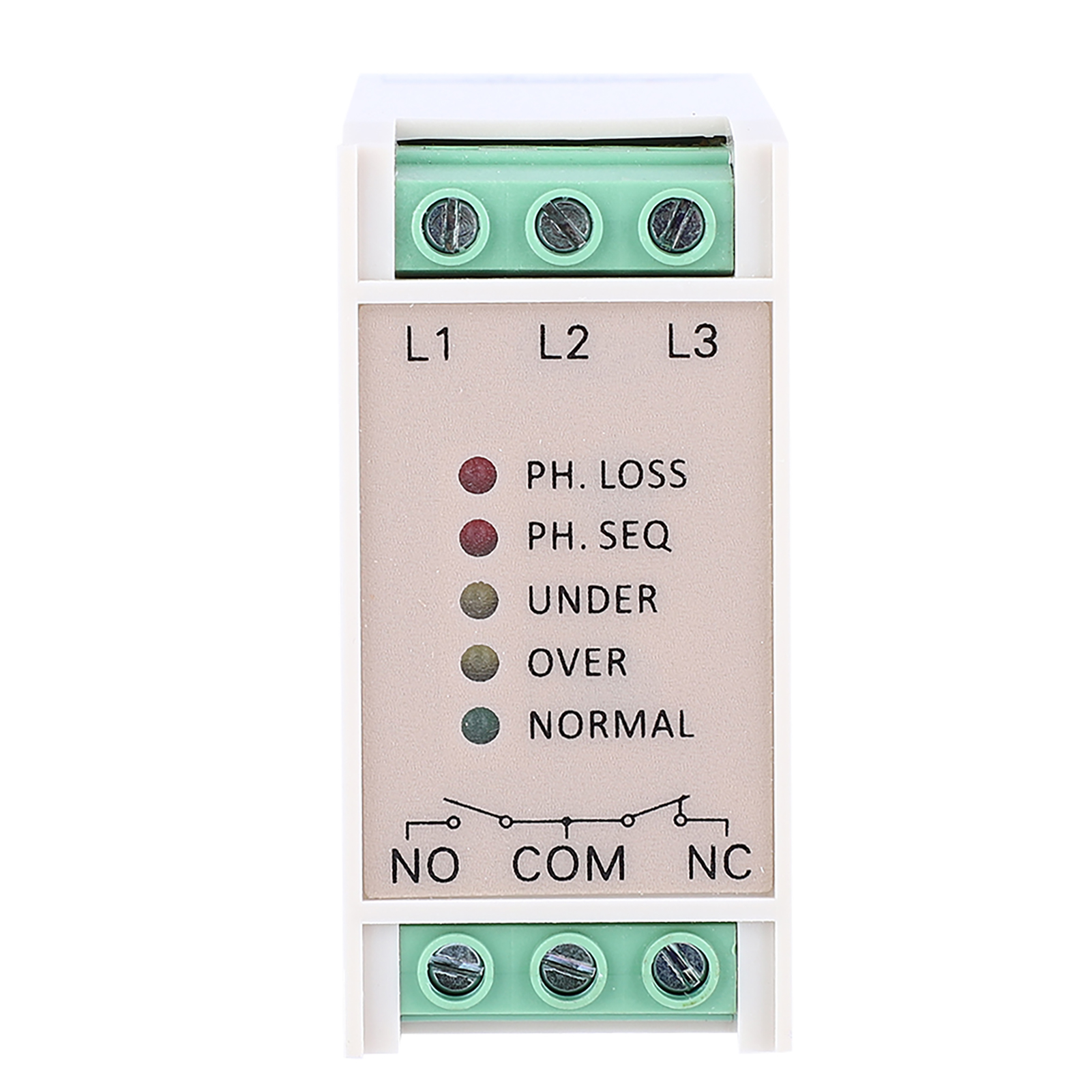

Phasenfolgeüberwachungsrelais Für 440-v-drehstromversorgung Mit Über- Und Unterspannungsschutz

1. Weit verbreitet in Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, Klimaanlagen, Schaltschränken, elektrischen Verteilerkästen, Kränen usw. 2. Unverzichtbarer Schutz für die normale Betriebsspannung von Wartungsgeräten während des Betriebs von Industriemaschinen. 3. Installation: Der Schutzschalter verfügt über eine Schienenbasis mit zwei M-Bohrungen. 4. Er kann direkt oder auf einer HT3-Schiene montiert werden. 5. Überspannungsschutz: Bei Überschreitung des eingestellten Überspannungswerts löst der Schutzschalter nach einer Verzögerung von 3 bis 8 Sekunden aus und stellt die Spannung auf 6–20 V AC wieder her. 6. Unterspannungsschutz: Fällt die Unterspannung unter den eingestellten Wert, löst der Schutzschalter nach einer Verzögerung von 3 bis 8 Sekunden aus und stellt die Spannung auf 3–20 V AC wieder her. Der Multifunktions-Spannungs- und Phasenfolgeschutz TVR2000-3 ist auch als Dreiphasen-Leistungsmonitor, Phasenfolgeschutz und Über- und Unterspannungsschutz bekannt. Es wird primär für 50/60-Hz-Drehstromnetze mit einer Nennspannung unter 460 V (220 V, 380 V, 440 V, 460 V und andere Spannungspegel) eingesetzt und erkennt verschiedene Fehler. Es bietet relaisbasierten Schutz gegen Überspannung, Unterspannung, Phasenausfall, Phasenumkehr und dreiphasige Spannungsunsymmetrien. Merkmale: 1. Weit verbreitet in Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, Klimaanlagen, Schaltschränken, elektrischen Verteilerfeldern, Kränen usw. 2. Es schützt Klimaanlagenkompressoren, überwacht die Stromversorgung von Aufzügen, schützt vor Phasenausfall in Pumpen und Phasenumkehr usw. 3. Es ist ein essentielles Schutzgerät zur Aufrechterhaltung der normalen Betriebsspannung von Wartungsgeräten in Industrieanlagen. 4. Installationsmethode: Der Sockel des Schutzschalters ist schienengeführt und verfügt über zwei M-Befestigungslöcher. 5. Es kann direkt oder auf einer HT3-Schiene montiert werden. Kontrollleuchten: Fünf Kontrollleuchten zeigen den Status des Schutzschalters an: Normalbetrieb, Phasenausfall (dreiphasige Unsymmetrie), Phasenumkehr, Überspannung und Unterspannung. 6. Phasenausfallschutz: Bei einem Phasenausfall auf der geschützten Leitung löst der Schutzschalter nach einer Verzögerung von 2 Sekunden aus, unabhängig davon, ob die Leitung in Betrieb ist oder nicht. 7. Phasenumkehrschutz: Dieses Gerät verhindert die Umkehrung der dreiphasigen Phasenfolge L1, L2, L3. Die Auslösung erfolgt nach einer Verzögerung von 2 Sekunden. 8. Schutz vor Spannungsunsymmetrie: Dieses Gerät schützt die Leitung vor dreiphasigen Spannungsunsymmetrien, die ihren Betrieb beeinträchtigen könnten. Wenn die dreiphasige Unsymmetrie 10 % (100 %) überschreitet, löst der Schutzschalter nach einer Verzögerung von 2 Sekunden aus. 9. Überspannungsschutz: Wenn die Spannung der geschützten Leitung den eingestellten Wert überschreitet, beträgt die Verzögerung 3 bis 8 Sekunden und die Wiederherstellungsspannung 6 bis 20 V AC. 10. Unterspannungsschutz: Liegt die geschützte Netzspannung unter dem eingestellten Wert, beträgt die Verzögerung 3 bis 8 Sekunden und die Wiederherstellungsspannung 3 bis 20 V AC. Spezifikationen: Zustand: 100 % neu. Produkttyp: Schutzrelais. Abmessungen: ca. 68 x 30 x 76 mm. Hauptstromkreis: Nennspannung: 440 V AC. Hauptstromkreisverdrahtung: Isolierter Kupferdraht mit einem Querschnitt von 1,0 bis 2,5 mm². Ein einzelner Kupferdraht kann direkt in die Klemme eingeführt werden. Bei Verwendung einer Zuleitung muss eine Kabelschuhklemme für eine zuverlässige Verbindung angebracht werden. Hilfsstromkreis: 1) Ein Öffner- und ein Schließerkontakt, elektrisch untrennbar. 2) Nutzungskategorie: AC15, DC13 3) Kontaktbelastbarkeit: 250 V AC 3 A, 30 V DC 1,5 A Konventioneller thermischer Strom: 5 A Überspannungsschutzbereich: 2000 V – Überspannungsschutz (+15 %), Unterspannungsschutz (-15 %) Lieferumfang: 1 Schutzrelais, 1 Bedienungsanleitung Hinweise: 1. Dieses Schutzrelais schützt ausschließlich vor Überspannungen und Phasenumkehr und ist für Motoren unterschiedlicher Nennleistung geeignet. 2. Dieses Produkt wird üblicherweise auf der Versorgungsseite eines Drehstromnetzes installiert und darf nicht auf der Ausgangsseite eines Frequenzumrichters montiert werden.
