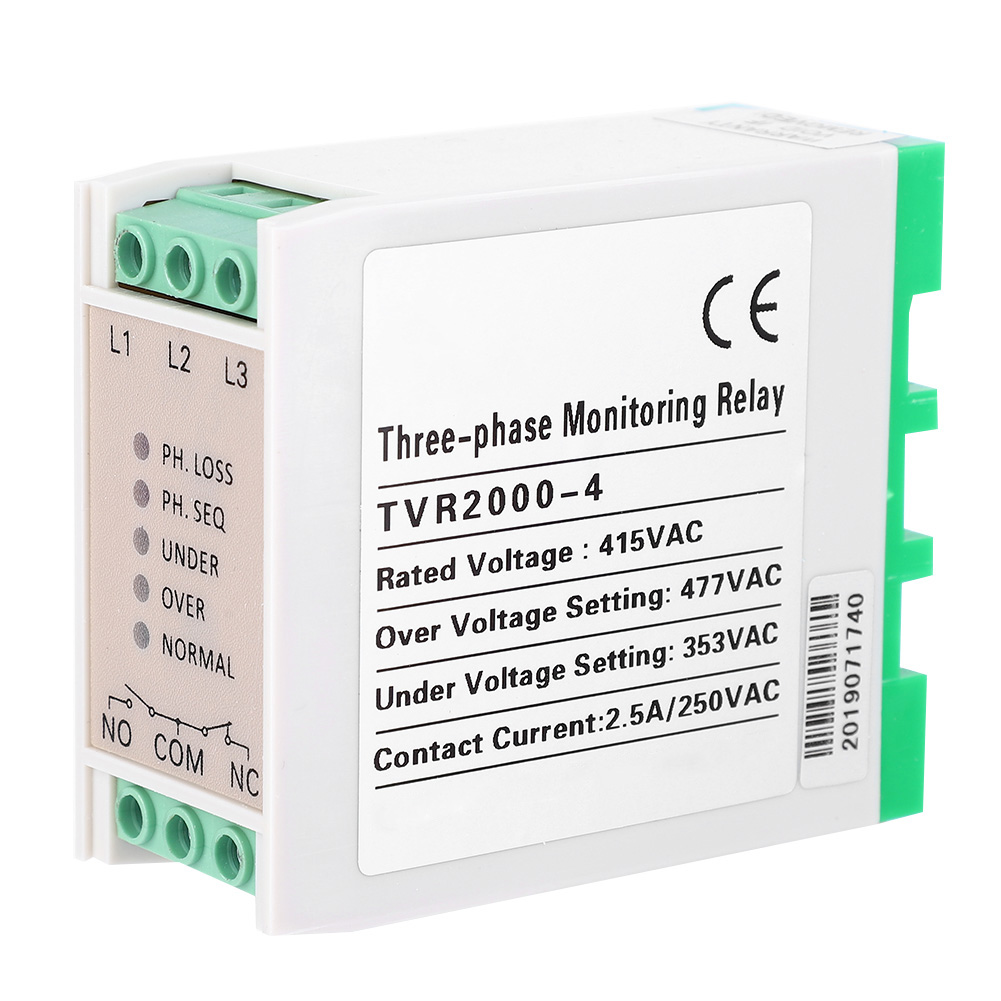

Phasenfolgeüberwachungsrelais Mit Über- Und Unterspannungsschutz, 415 V Ac Drehstromversorgung

1. Weit verbreitet in Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, Klimaanlagen, Schaltschränken, elektrischen Verteilerfeldern, Kränen usw. 2. Unverzichtbarer Schutz der normalen Betriebsspannung von Wartungsgeräten während des Betriebs von Industriemaschinen. 3. Statusanzeigen: 5 LEDs zeigen den Stromkreisstatus an: Normalbetrieb, Phasenfehler (dreiphasige Unsymmetrie), Phasenumkehr, Überspannung und Unterspannung. 4. Überspannungsschutz: Bei Überschreitung des eingestellten Werts beträgt die Wiederherstellungszeit 3 bis 8 Sekunden und die Rückspannung 6 bis 20 V AC. 5. Unterspannungsschutz: Bei Unterspannung unterhalb des eingestellten Werts beträgt die Wiederherstellungszeit 3 bis 8 Sekunden und die Rückspannung 3 bis 20 V AC. Der Multifunktions-Spannungs- und Phasenfolgeschutz TVR2000-4 ist auch als Dreiphasen-Leistungsmonitor, Phasenfolgeschutz und Über- und Unterspannungsschutz bekannt. Es wird primär für 50/60-Hz-Drehstromnetze mit einer Nennspannung unter 460 V (220 V, 380 V, 440 V, 460 V und andere Spannungspegel) eingesetzt und erkennt verschiedene Fehler. Es bietet relaisbasierten Schutz gegen Überspannung, Unterspannung, Phasenausfall, Phasenumkehr und dreiphasige Spannungsunsymmetrien. Merkmale: 1. Weit verbreitet in Luftkompressoren, Elektromotoren, Verteilerkästen, Wasserpumpen, Ölpumpen, Klimaanlagen, Schaltschränken, elektrischen Verteilerfeldern, Kränen usw. 2. Es schützt Klimaanlagenkompressoren, überwacht die Stromversorgung von Aufzügen, schützt vor Phasenausfall in Pumpen und Phasenumkehr usw. 3. Es ist ein essentielles Schutzgerät zur Aufrechterhaltung der normalen Betriebsspannung von Wartungsgeräten in Industrieanlagen. 4. Installationsmethode: Der Sockel des Schutzschalters ist schienengeführt und verfügt über zwei M-Befestigungslöcher. 5. Es kann direkt oder auf einer HT3-Schiene montiert werden. Kontrollleuchten: Fünf Kontrollleuchten zeigen den Status des Schutzschalters an: Normalbetrieb, Phasenausfall (dreiphasige Unsymmetrie), Phasenumkehr, Überspannung und Unterspannung. 6. Phasenausfallschutz: Bei einem Phasenausfall auf der geschützten Leitung löst der Schutzschalter nach einer Verzögerung von 2 Sekunden aus, unabhängig davon, ob die Leitung in Betrieb ist oder nicht. 7. Phasenumkehrschutz: Dieses Gerät verhindert die Umkehrung der dreiphasigen Phasenfolge L1, L2, L3. Die Auslösung erfolgt nach einer Verzögerung von 2 Sekunden. 8. Schutz vor Spannungsunsymmetrie: Dieses Gerät schützt die Leitung vor dreiphasigen Spannungsunsymmetrien, die ihren Betrieb beeinträchtigen könnten. Wenn die dreiphasige Unsymmetrie 10 % (100 %) überschreitet, löst der Schutzschalter nach einer Verzögerung von 2 Sekunden aus. 9. Überspannungsschutz: Wenn die Spannung der geschützten Leitung den eingestellten Wert überschreitet, beträgt die Verzögerung 3 bis 8 Sekunden und die Wiederherstellungsspannung 6 bis 20 V AC. 10. Unterspannungsschutz: Liegt die geschützte Netzspannung unter dem eingestellten Wert, beträgt die Verzögerung 3 bis 8 Sekunden und die Wiederherstellungsspannung 3 bis 20 V AC. Spezifikationen: Zustand: 100 % neu. Produkttyp: Schutzrelais. Abmessungen: ca. 68 x 30 x 76 mm. Hauptstromkreis: Nennspannung: 415 V AC. Hauptstromkreisverdrahtung: Isolierter Kupferdraht mit einem Querschnitt von 1,0 bis 2,5 mm². Ein einzelner Kupferdraht kann direkt in die Klemme eingeführt werden. Bei Verwendung einer Zuleitung muss eine Kabelschuhklemme angebracht werden, um eine zuverlässige Verbindung zu gewährleisten. Hilfsstromkreis: 1) Ein Öffner- und ein Schließerkontakt, elektrisch untrennbar. 2) Nutzungskategorie: AC15, DC13 3) Kontaktbelastbarkeit: 250 V AC 2,5 A, 30 V DC 1,5 A Konventioneller thermischer Strom: 5 A Überspannungsschutzbereich: 2000 V – Überspannungsschutz (+15 %), Unterspannungsschutz (-15 %) Lieferumfang: 1 Schutzrelais, 1 Bedienungsanleitung. Hinweise: 1. Dieses Schutzgerät schützt ausschließlich vor Überspannung und Phasenvertauschung; es kann mit Motoren unterschiedlicher Nennleistung verwendet werden. 2. Dieses Produkt wird üblicherweise auf der Versorgungsseite eines Drehstromnetzes installiert und darf nicht auf der Ausgangsseite eines Frequenzumrichters installiert werden.
